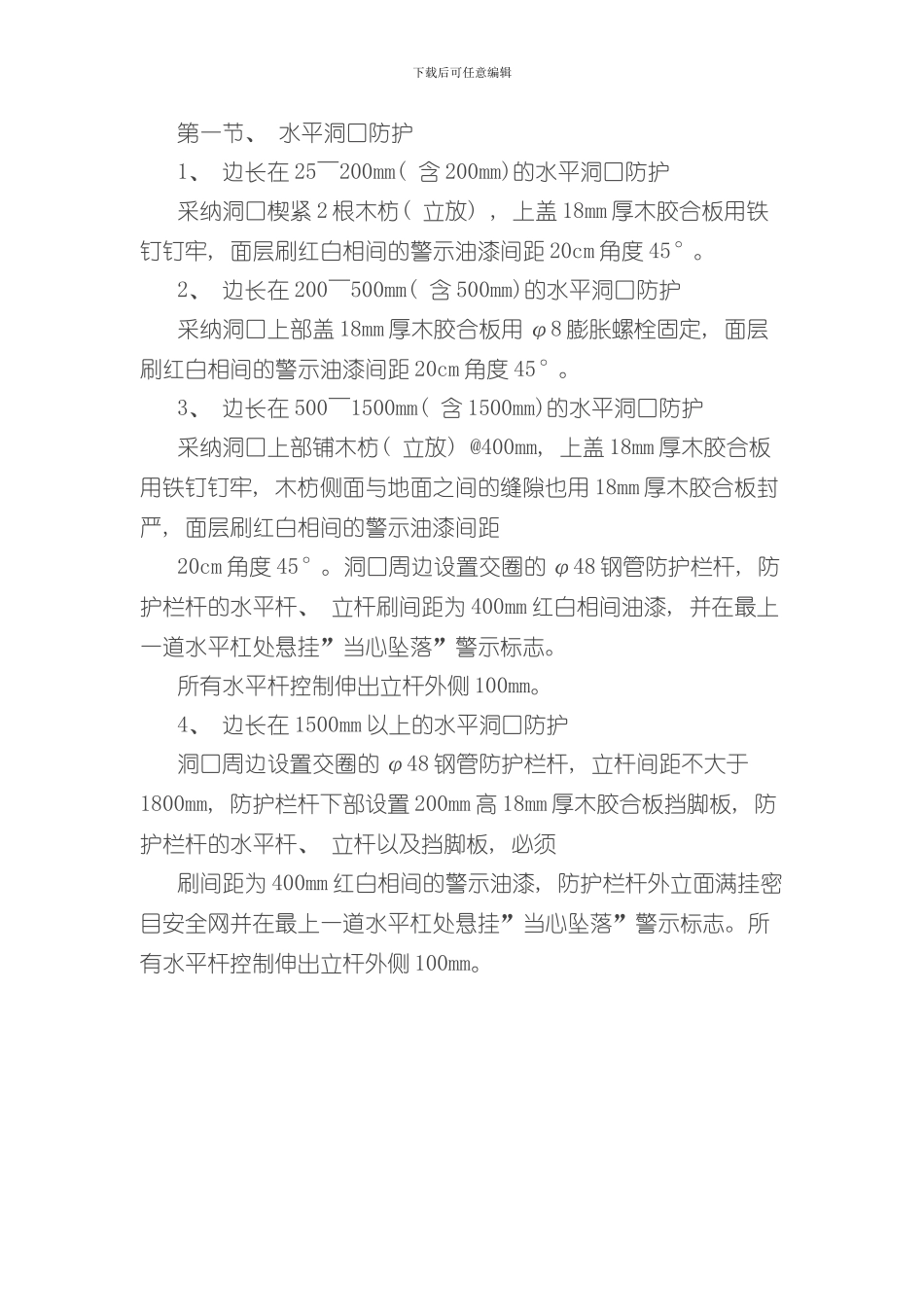

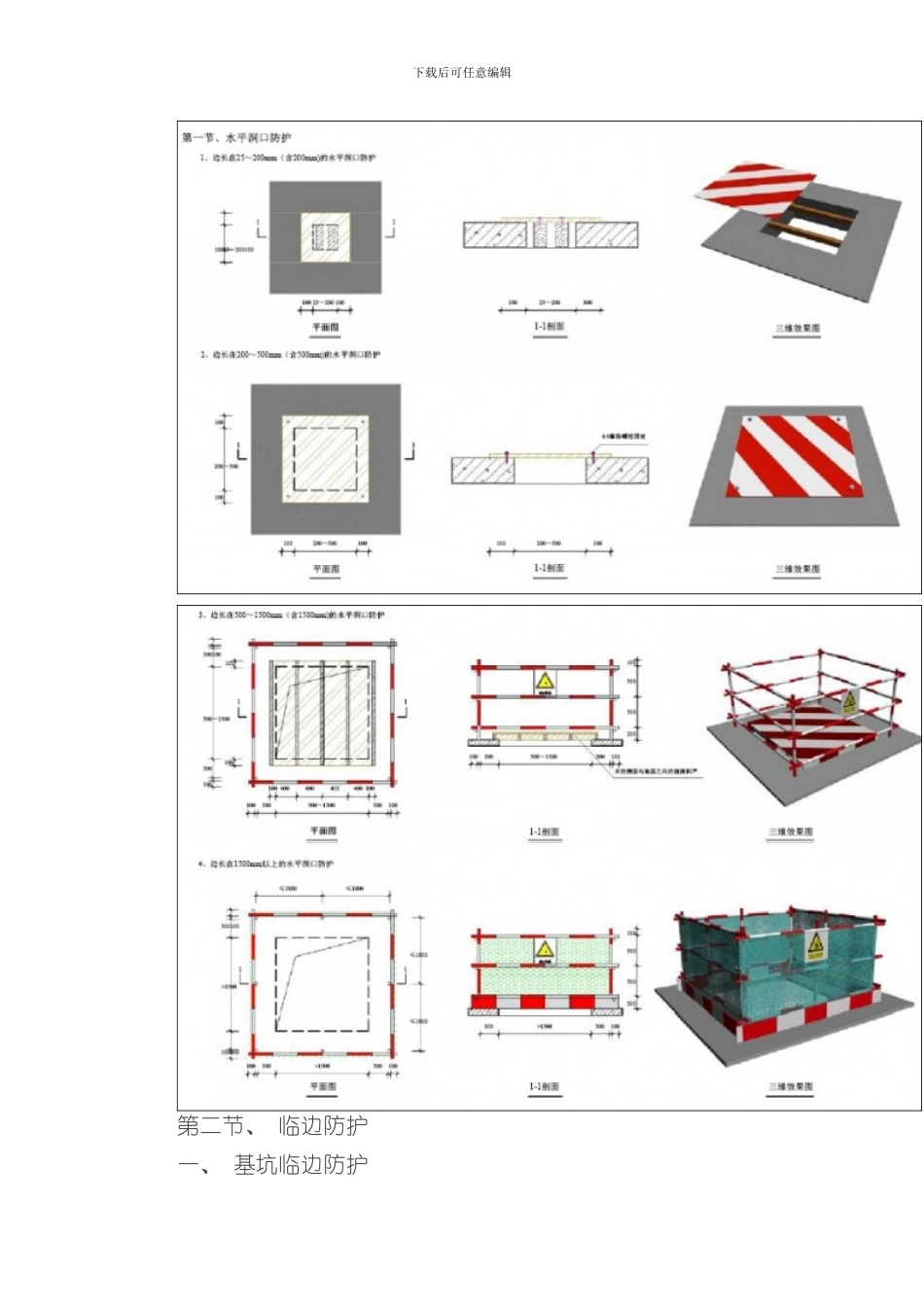

下载后可任意编辑第一节、 水平洞口防护1、 边长在 25～200mm( 含 200mm)的水平洞口防护采纳洞口楔紧 2 根木枋( 立放) , 上盖 18mm 厚木胶合板用铁钉钉牢, 面层刷红白相间的警示油漆间距 20cm 角度 45°。2、 边长在 200～500mm( 含 500mm)的水平洞口防护采纳洞口上部盖 18mm 厚木胶合板用 φ8 膨胀螺栓固定, 面层刷红白相间的警示油漆间距 20cm 角度 45°。3、 边长在 500～1500mm( 含 1500mm)的水平洞口防护采纳洞口上部铺木枋( 立放) @400mm, 上盖 18mm 厚木胶合板用铁钉钉牢, 木枋侧面与地面之间的缝隙也用 18mm 厚木胶合板封严, 面层刷红白相间的警示油漆间距20cm 角度 45°。洞口周边设置交圈的 φ48 钢管防护栏杆, 防护栏杆的水平杆、 立杆刷间距为 400mm 红白相间油漆, 并在最上一道水平杠处悬挂”当心坠落”警示标志。所有水平杆控制伸出立杆外侧 100mm。4、 边长在 1500mm 以上的水平洞口防护洞口周边设置交圈的 φ48 钢管防护栏杆, 立杆间距不大于1800mm, 防护栏杆下部设置 200mm 高 18mm 厚木胶合板挡脚板, 防护栏杆的水平杆、 立杆以及挡脚板, 必须刷间距为 400mm 红白相间的警示油漆, 防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂”当心坠落”警示标志。所有水平杆控制伸出立杆外侧 100mm。下载后可任意编辑第二节、 临边防护一、 基坑临边防护下载后可任意编辑1、 基坑开挖深度超过 mm 时,必须搭设基坑临边防护栏杆。基坑临边防护栏杆采纳钢管搭设, 设置三道水平杆, 立杆间距不大于 1800mm, 立杆打入地面以下深度≥700mm( 若基坑顶面有混凝土压顶梁则预埋 1φ18 钢筋, 深度≥500mm、 外露 150mm, 与立杆焊接) , 防护栏杆下部设置200mm 高 18mm 厚木胶合板挡脚板, 防护栏杆的水平杆、 立杆以及挡脚板, 必须刷间距为 400mm 的红白相间的警示油漆。所有水平杆控制伸出立杆外侧 100mm; 2、 防护栏杆靠基坑侧满挂密目安全网, 在醒目处悬挂”当心坠落”安全警示标志, 并设置夜间警示灯; 3、 基坑排水沟设置在防护栏杆外侧, 实行有组织排水。二、 楼梯临边防护1、 楼梯及休息平台临边采纳 φ48 钢管搭设防护栏杆, 水平杆二道( 需要挂设安全网的位置为三道水平杆) ; 2、 防护栏杆的水平杆、 立杆必须刷间距为 400mm 红白相间的警示油漆, 所有水平杆控制伸出立杆外侧 100mm; 3、 防护栏杆立杆固定方式:...
