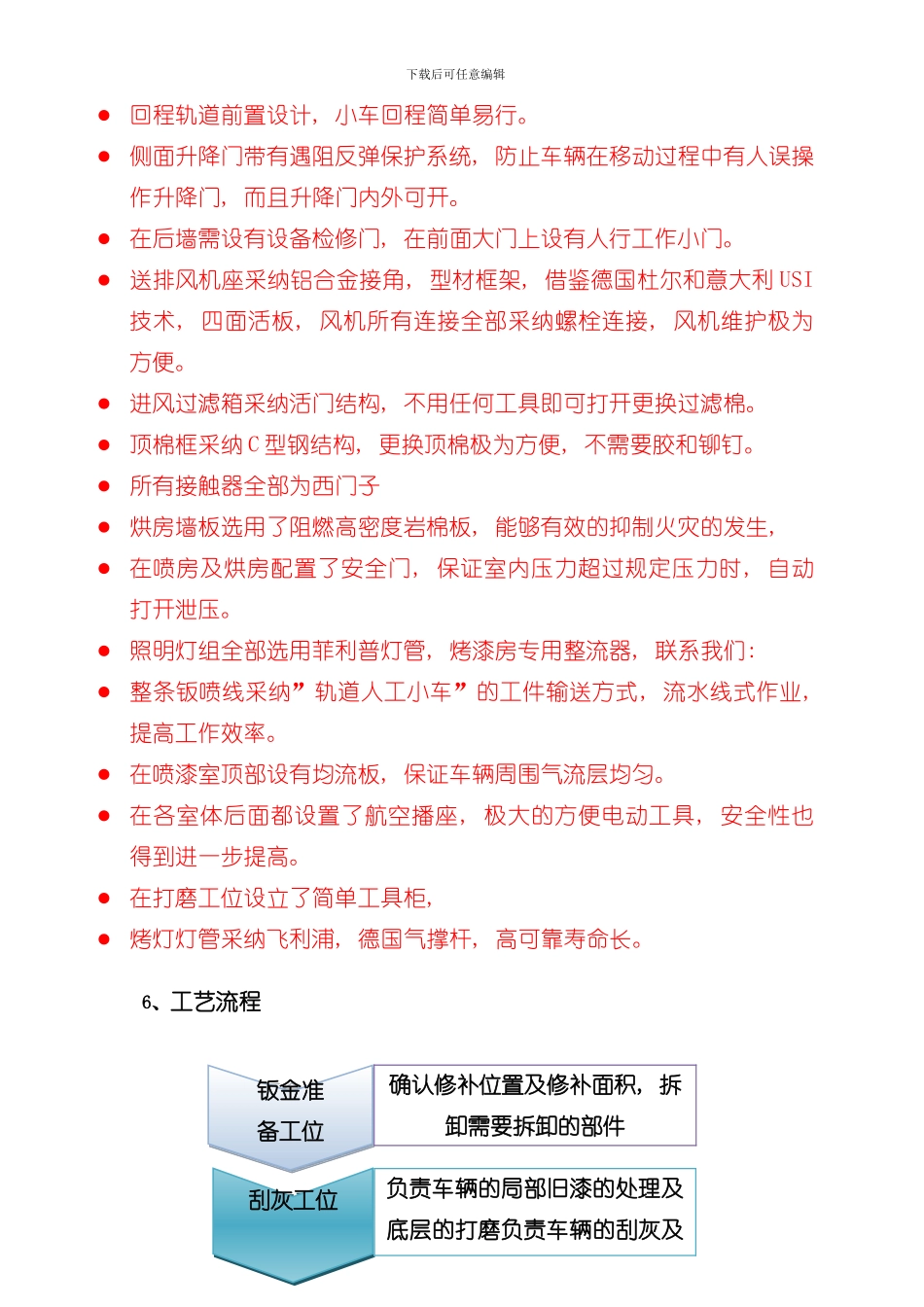

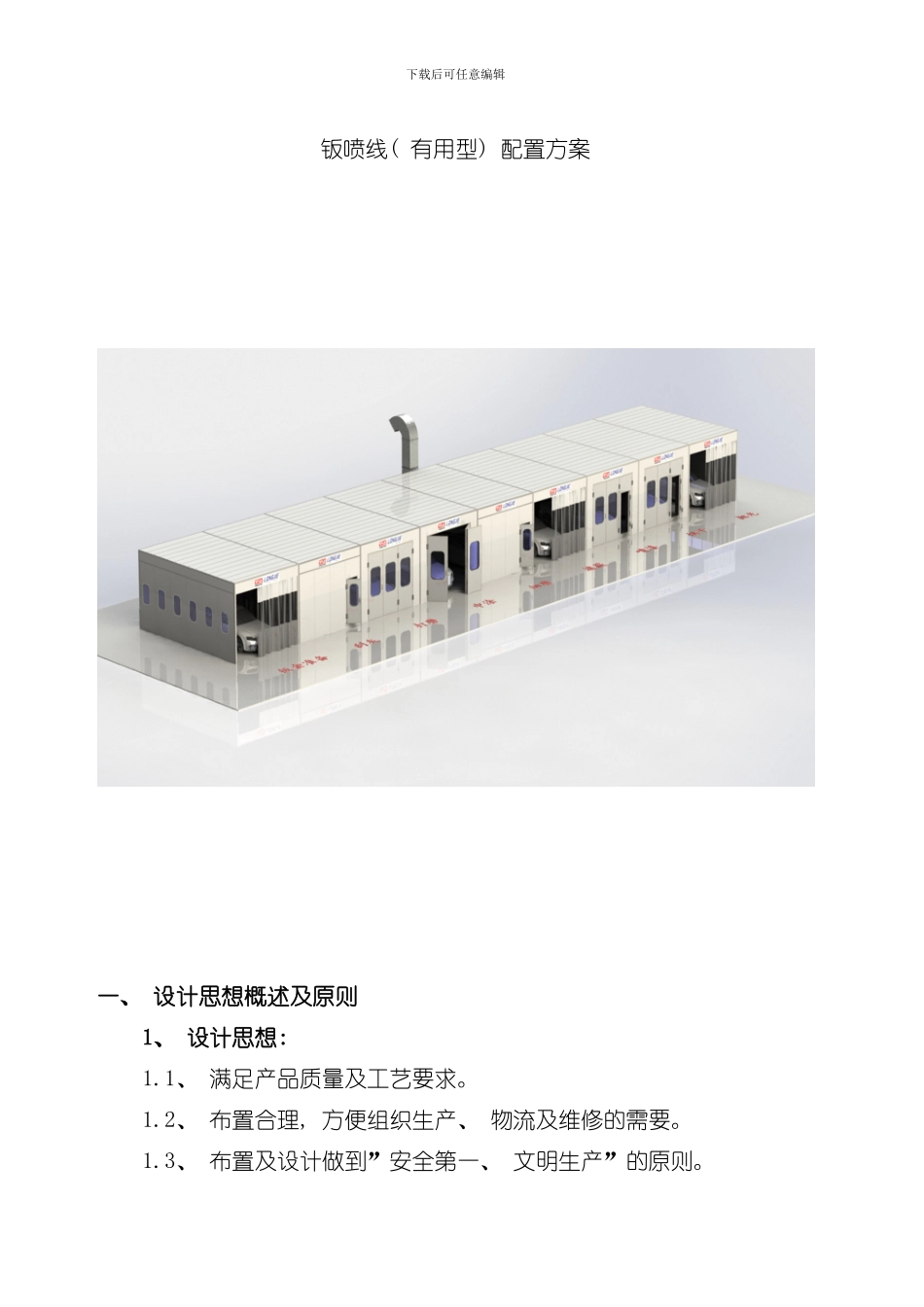

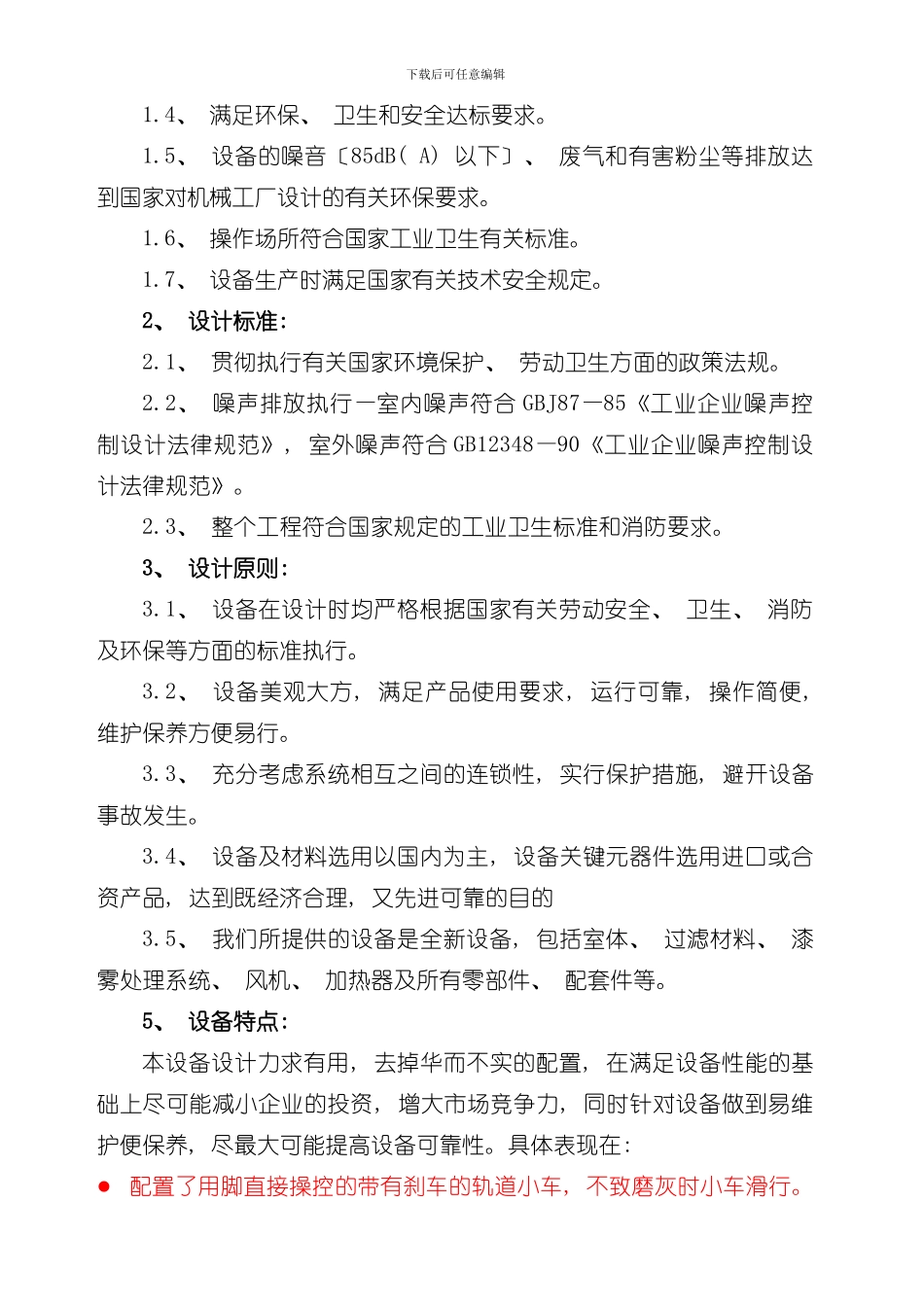

下载后可任意编辑钣喷线( 有用型) 配置方案 一、 设计思想概述及原则1、 设计思想: 1.1、 满足产品质量及工艺要求。1.2、 布置合理, 方便组织生产、 物流及维修的需要。1.3、 布置及设计做到”安全第一、 文明生产”的原则。下载后可任意编辑1.4、 满足环保、 卫生和安全达标要求。1.5、 设备的噪音〔85dB( A) 以下〕、 废气和有害粉尘等排放达到国家对机械工厂设计的有关环保要求。1.6、 操作场所符合国家工业卫生有关标准。1.7、 设备生产时满足国家有关技术安全规定。2、 设计标准: 2.1、 贯彻执行有关国家环境保护、 劳动卫生方面的政策法规。2.2、 噪声排放执行—室内噪声符合 GBJ87—85《工业企业噪声控制设计法律规范》, 室外噪声符合 GB12348—90《工业企业噪声控制设计法律规范》。2.3、 整个工程符合国家规定的工业卫生标准和消防要求。3、 设计原则: 3.1、 设备在设计时均严格根据国家有关劳动安全、 卫生、 消防及环保等方面的标准执行。3.2、 设备美观大方, 满足产品使用要求, 运行可靠, 操作简便, 维护保养方便易行。3.3、 充分考虑系统相互之间的连锁性, 实行保护措施, 避开设备事故发生。3.4、 设备及材料选用以国内为主, 设备关键元器件选用进口或合资产品, 达到既经济合理, 又先进可靠的目的3.5、 我们所提供的设备是全新设备, 包括室体、 过滤材料、 漆雾处理系统、 风机、 加热器及所有零部件、 配套件等。5、 设备特点: 本设备设计力求有用, 去掉华而不实的配置, 在满足设备性能的基础上尽可能减小企业的投资, 增大市场竞争力, 同时针对设备做到易维护便保养, 尽最大可能提高设备可靠性。具体表现在:配置了用脚直接操控的带有刹车的轨道小车, 不致磨灰时小车滑行。下载后可任意编辑回程轨道前置设计, 小车回程简单易行。侧面升降门带有遇阻反弹保护系统, 防止车辆在移动过程中有人误操作升降门, 而且升降门内外可开。在后墙需设有设备检修门, 在前面大门上设有人行工作小门。送排风机座采纳铝合金接角, 型材框架, 借鉴德国杜尔和意大利 USI技术, 四面活板, 风机所有连接全部采纳螺栓连接, 风机维护极为方便。进风过滤箱采纳活门结构, 不用任何工具即可打开更换过滤棉。顶棉框采纳 C 型钢结构, 更换顶棉极为方便, 不需要胶和铆钉。所有接触器全部为西门子烘房墙板选用了阻燃高密度岩棉板, 能够有效的抑制火灾的发生, 在喷...
