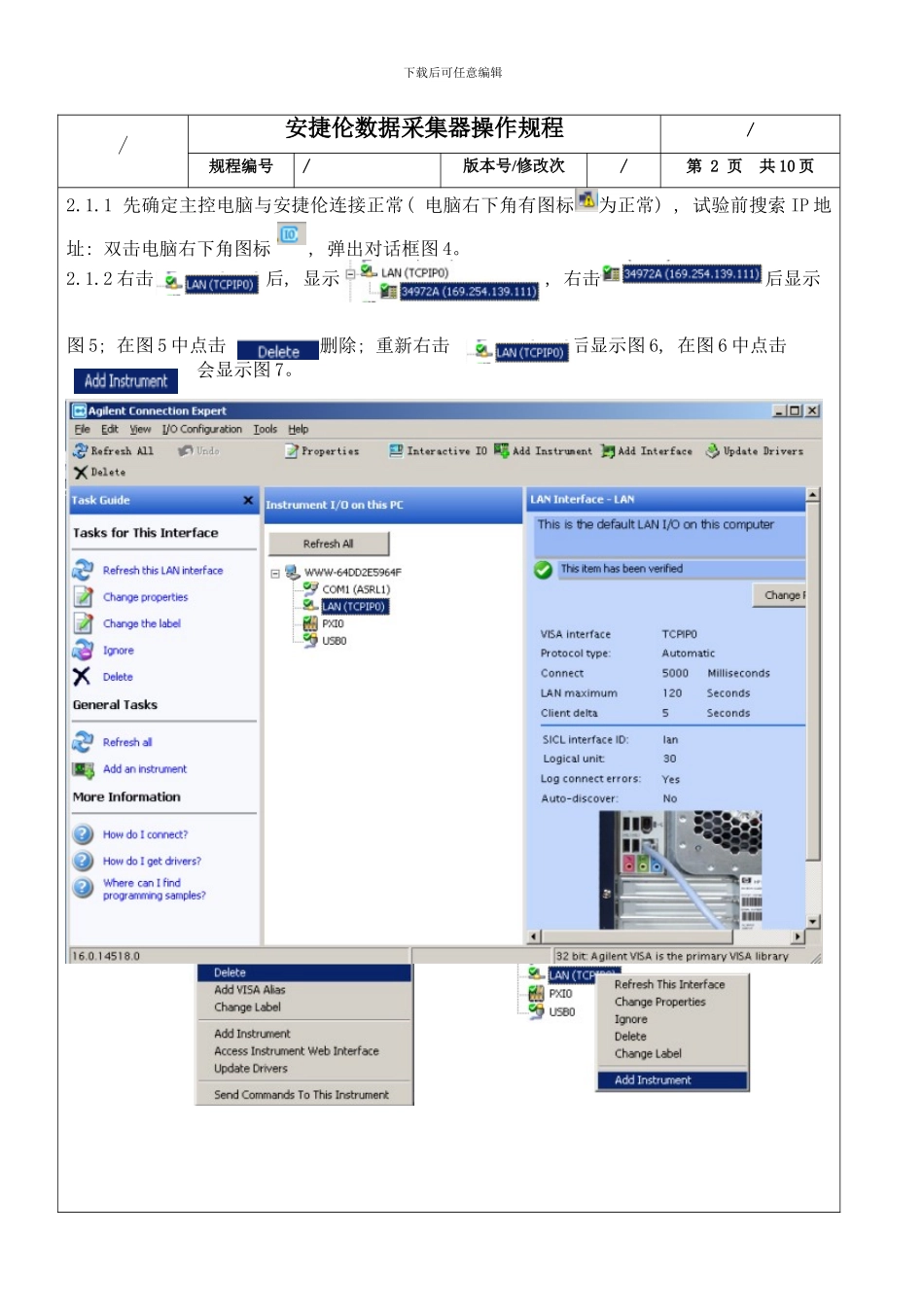

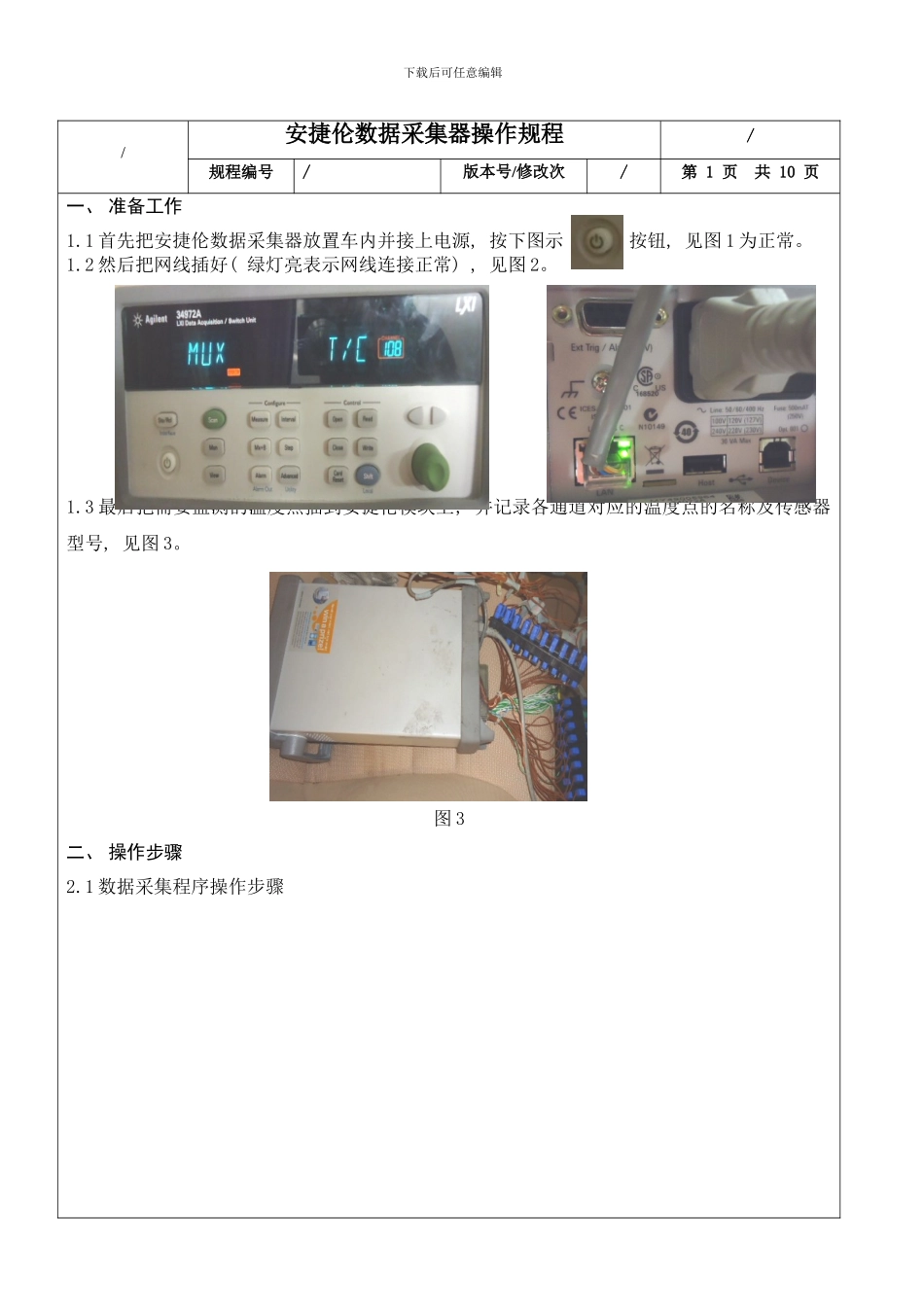

下载后可任意编辑 /安捷伦数据采集器操作规程/规程编号/版本号/修改次/第 1 页 共 10 页一、 准备工作1.1 首先把安捷伦数据采集器放置车内并接上电源, 按下图示 按钮, 见图 1 为正常。1.2 然后把网线插好( 绿灯亮表示网线连接正常) , 见图 2。图 1 图 21.3 最后把需要监测的温度点插到安捷伦模块上, 并记录各通道对应的温度点的名称及传感器型号, 见图 3。图 3二、 操作步骤2.1 数据采集程序操作步骤 下载后可任意编辑/安捷伦数据采集器操作规程/规程编号/版本号/修改次/第 2 页 共 10 页2.1.1 先确定主控电脑与安捷伦连接正常( 电脑右下角有图标为正常) , 试验前搜索 IP 地址: 双击电脑右下角图标 , 弹出对话框图 4。2.1.2 右击 后, 显示 , 右击后显示图 5; 在图 5 中点击 删除; 重新右击 后显示图 6, 在图 6 中点击会显示图 7。 对图 4图 5 图 6下载后可任意编辑/安捷伦数据采集器操作规程/规程编号/版本号/修改次/第 3 页 共 10 页下载后可任意编辑2.1.3 点击图 7 中 后弹出对话框图 8, 在图 8 下空白处打钩, 然后点击后把此对话框最小化或关闭。备注: 假如点击 后未弹出图 8 对话框, 那么重复以上 2.1.1 至2.1.3 步骤。图 7图 8下载后可任意编辑/安捷伦数据采集器操作规程/规程编号/版本号/修改次/第 4 页 共 10 页2.1.4 以上操作完毕后, 双击桌面图标 , 进入操作主界面, 具体见图 9。2.1.5 单击 弹出对话框图 10, 选择 。2.1.6 点击 弹出对话框图 11,单击 弹出对话框图 12, 在 空白处打钩, 单击 即可。图 9图 10 图 11图 12下载后可任意编辑/安捷伦数据采集器操作规程/规程编号/版本号/修改次/第 5 页 共 10 页下载后可任意编辑2.1.7 设备连接成功后单击 , ( 根据 1.3 中记录的传感器对应的通道) 在 下方的方格处选择相应的通道打钩, 在 下方对相应的通道进行命名并在 下方处选择此通道对应传感器的类型, 具体见图 13。2.1.8 试 验 过 程 中 如 需 要 在 采 集 软 件 上 实 时 监 测 空 调 高 低 压 压 力 , 在 图 13 界 面 上 ( 界面) , 选择三个模块中对应模块的 21、 22 通道, 在 下方格处打钩, 填写 数值, 例如: 当前采纳的压力传感器高压为增益为 2500, 偏移为-10, 低压增益为 625, 偏移为-2.5。2.1.9 在图 15 下方, 可看到采集间...
