安规设计注意事项

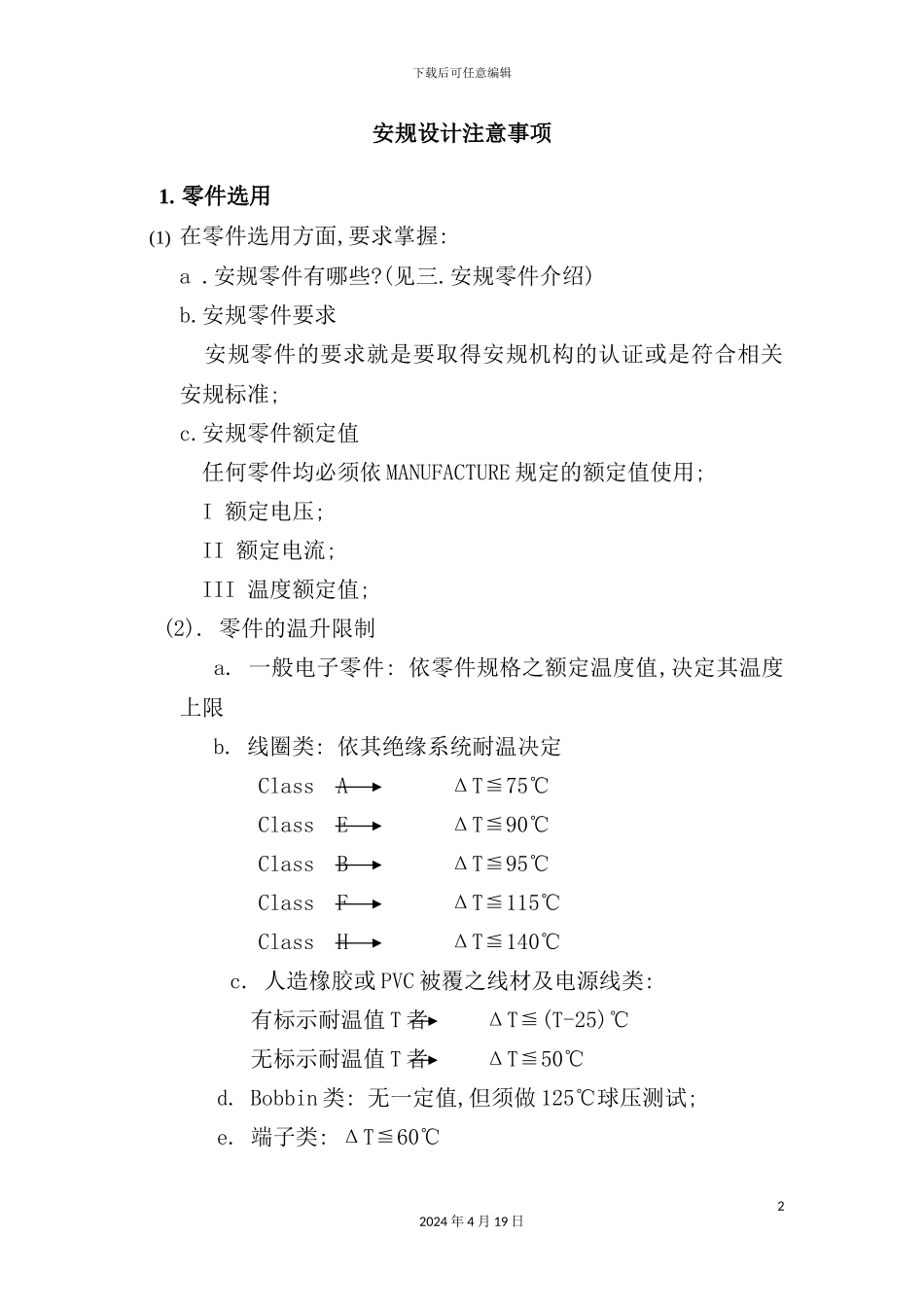

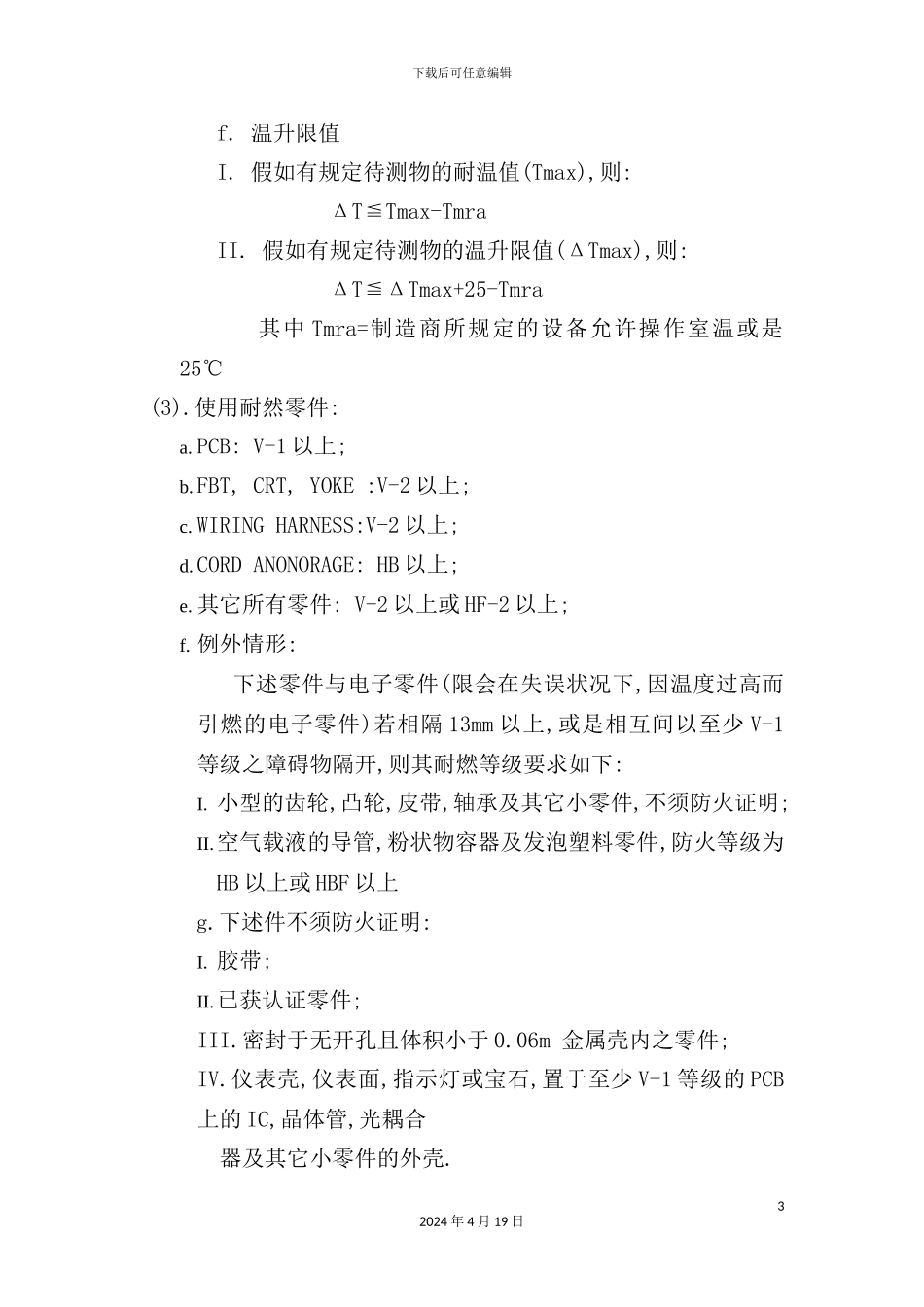

下载后可任意编辑安规设计注意事项12024 年 4 月 19 日下载后可任意编辑安规设计注意事项1. 零件选用(1) 在零件选用方面,要求掌握:a .安规零件有哪些?(见三.安规零件介绍)b.安规零件要求 安规零件的要求就是要取得安规机构的认证或是符合相关安规标准;c.安规零件额定值 任何零件均必须依 MANUFACTURE 规定的额定值使用; I 额定电压; II 额定电流; III 温度额定值; (2). 零件的温升限制 a. 一般电子零件: 依零件规格之额定温度值,决定其温度上限 b. 线圈类: 依其绝缘系统耐温决定 Class A ΔT≦75℃ Class E ΔT≦90℃ Class B ΔT≦95℃ Class F ΔT≦115℃ Class H ΔT≦140℃ c. 人造橡胶或 PVC 被覆之线材及电源线类: 有标示耐温值 T 者 ΔT≦(T-25)℃ 无标示耐温值 T 者 ΔT≦50℃d. Bobbin 类: 无一定值,但须做 125℃球压测试;e. 端子类: ΔT≦60℃22024 年 4 月 19 日下载后可任意编辑f. 温升限值I. 假如有规定待测物的耐温值(Tmax),则: ΔT≦Tmax-TmraII. 假如有规定待测物的温升限值(ΔTmax),则: ΔT≦ΔTmax+25-Tmra 其中 Tmra=制造商所规定的设备允许操作室温或是25℃(3).使用耐然零件:a. PCB: V-1 以上;b. FBT, CRT, YOKE :V-2 以上;c. WIRING HARNESS:V-2 以上;d. CORD ANONORAGE: HB 以上;e. 其它所有零件: V-2 以上或 HF-2 以上;f. 例外情形: 下述零件与电子零件(限会在失误状况下,因温度过高而引燃的电子零件)若相隔 13mm 以上,或是相互间以至少 V-1等级之障碍物隔开,则其耐燃等级要求如下:I. 小型的齿轮,凸轮,皮带,轴承及其它小零件,不须防火证明;II.空气载液的导管,粉状物容器及发泡塑料零件,防火等级为HB 以上或 HBF 以上 g.下述件不须防火证明:I. 胶带;II.已获认证零件;III.密封于无开孔且体积小于 0.06m 金属壳内之零件;IV.仪表壳,仪表面,指示灯或宝石,置于至少 V-1 等级的 PCB上的 IC,晶体管,光耦合 器及其它小零件的外壳.32024 年 4 月 19 日下载后可任意编辑2. 整体配置(1) 安全距离(沿面距离和空间距离)假如知道了工作电压及绝缘等级,就可决定所需之安全距离. 表一: 绝缘等级及各式绝缘适用情形 绝缘等级 适用情形 操作型(OPERAATIONAL INSULATION)介于两不同电压之零件间介于ELV(SELV)及接地导电零件间基本型(BASIC INSULATLON)介于具危险电压零件及接地导电零件间介于具危险电压零件及依...
