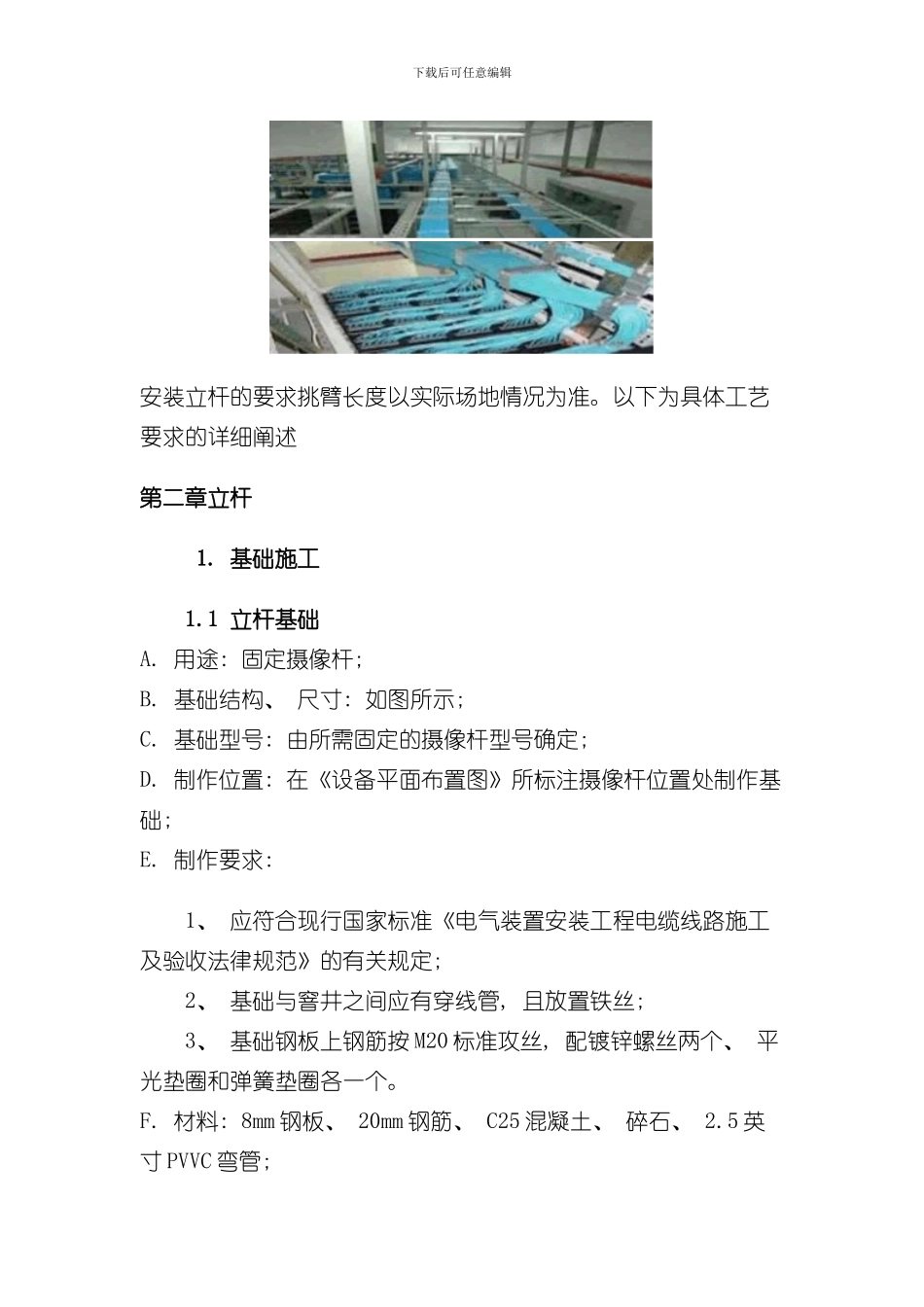

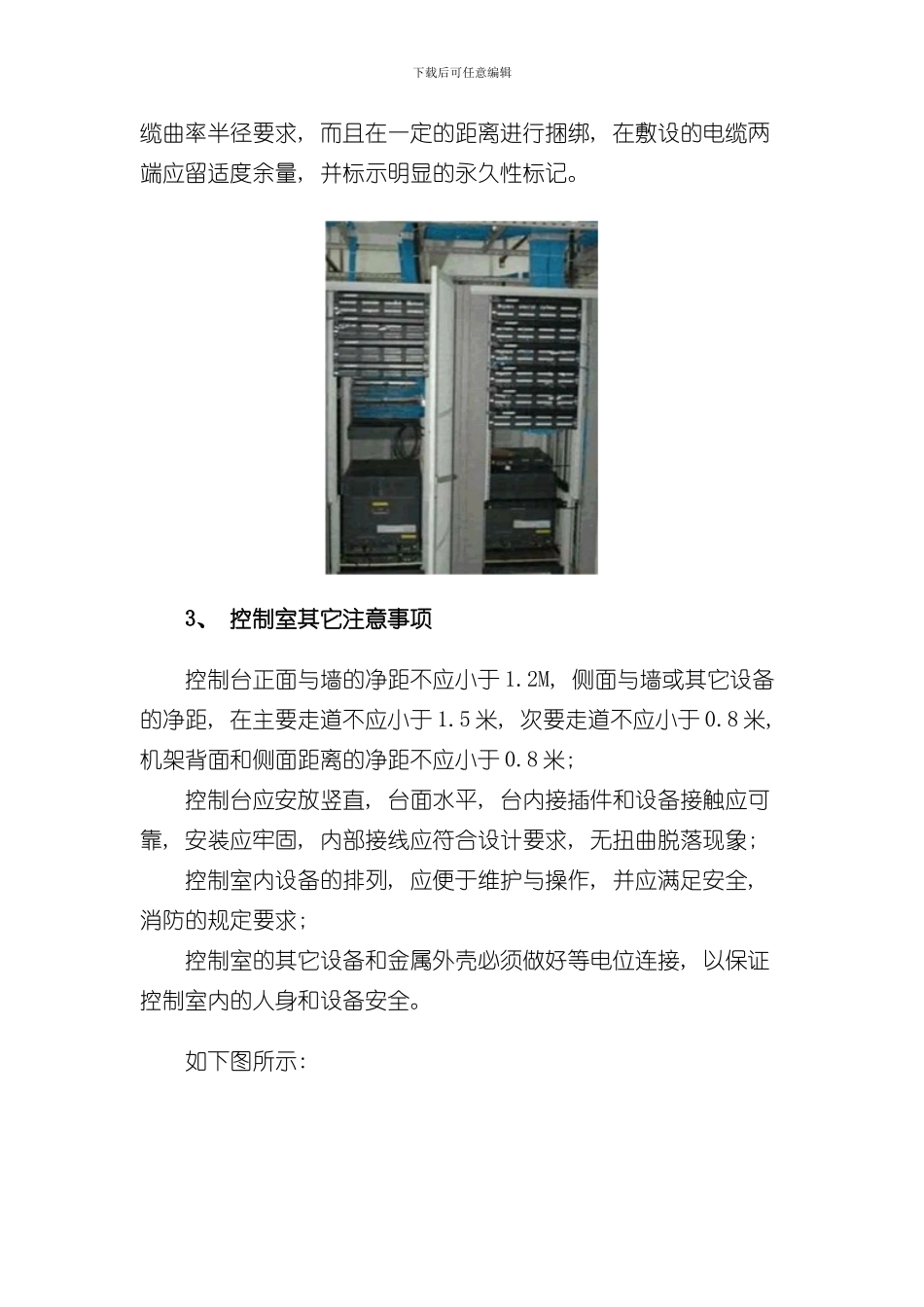

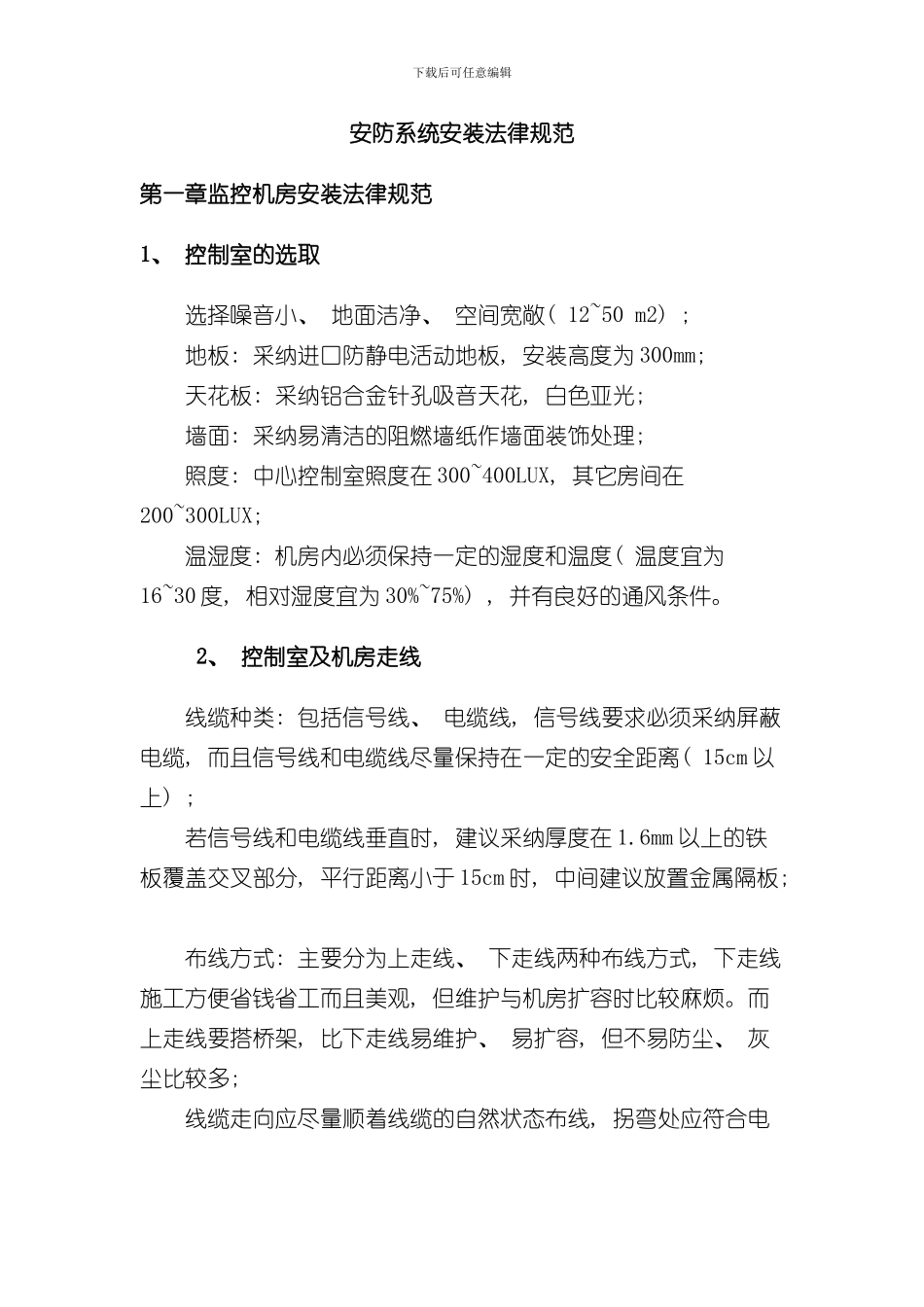

下载后可任意编辑安防系统安装法律规范第一章监控机房安装法律规范1、 控制室的选取 选择噪音小、 地面洁净、 空间宽敞( 12~50 m2) ; 地板: 采纳进口防静电活动地板, 安装高度为 300mm; 天花板: 采纳铝合金针孔吸音天花, 白色亚光; 墙面: 采纳易清洁的阻燃墙纸作墙面装饰处理; 照度: 中心控制室照度在 300~400LUX, 其它房间在200~300LUX; 温湿度: 机房内必须保持一定的湿度和温度( 温度宜为16~30 度, 相对湿度宜为 30%~75%) , 并有良好的通风条件。 2、 控制室及机房走线 线缆种类: 包括信号线、 电缆线, 信号线要求必须采纳屏蔽电缆, 而且信号线和电缆线尽量保持在一定的安全距离( 15cm 以上) ; 若信号线和电缆线垂直时, 建议采纳厚度在 1.6mm 以上的铁板覆盖交叉部分, 平行距离小于 15cm 时, 中间建议放置金属隔板; 布线方式: 主要分为上走线、 下走线两种布线方式, 下走线施工方便省钱省工而且美观, 但维护与机房扩容时比较麻烦。而上走线要搭桥架, 比下走线易维护、 易扩容, 但不易防尘、 灰尘比较多; 线缆走向应尽量顺着线缆的自然状态布线, 拐弯处应符合电下载后可任意编辑缆曲率半径要求, 而且在一定的距离进行捆绑, 在敷设的电缆两端应留适度余量, 并标示明显的永久性标记。 3、 控制室其它注意事项 控制台正面与墙的净距不应小于 1.2M, 侧面与墙或其它设备的净距, 在主要走道不应小于 1.5 米, 次要走道不应小于 0.8 米, 机架背面和侧面距离的净距不应小于 0.8 米; 控制台应安放竖直, 台面水平, 台内接插件和设备接触应可靠, 安装应牢固, 内部接线应符合设计要求, 无扭曲脱落现象; 控制室内设备的排列, 应便于维护与操作, 并应满足安全, 消防的规定要求; 控制室的其它设备和金属外壳必须做好等电位连接, 以保证控制室内的人身和设备安全。 如下图所示: 下载后可任意编辑安装立杆的要求挑臂长度以实际场地情况为准。以下为具体工艺要求的详细阐述第二章立杆 1. 基础施工 1.1 立杆基础A. 用途: 固定摄像杆; B. 基础结构、 尺寸: 如图所示; C. 基础型号: 由所需固定的摄像杆型号确定; D. 制作位置: 在《设备平面布置图》所标注摄像杆位置处制作基础; E. 制作要求: 1、 应符合现行国家标准《电气装置安装工程电缆线路施工及验收法律规范》的有关规定; 2、 基础与窨井之间应有穿线管, 且放置铁丝; 3、 基础钢板上钢筋按 M2...
