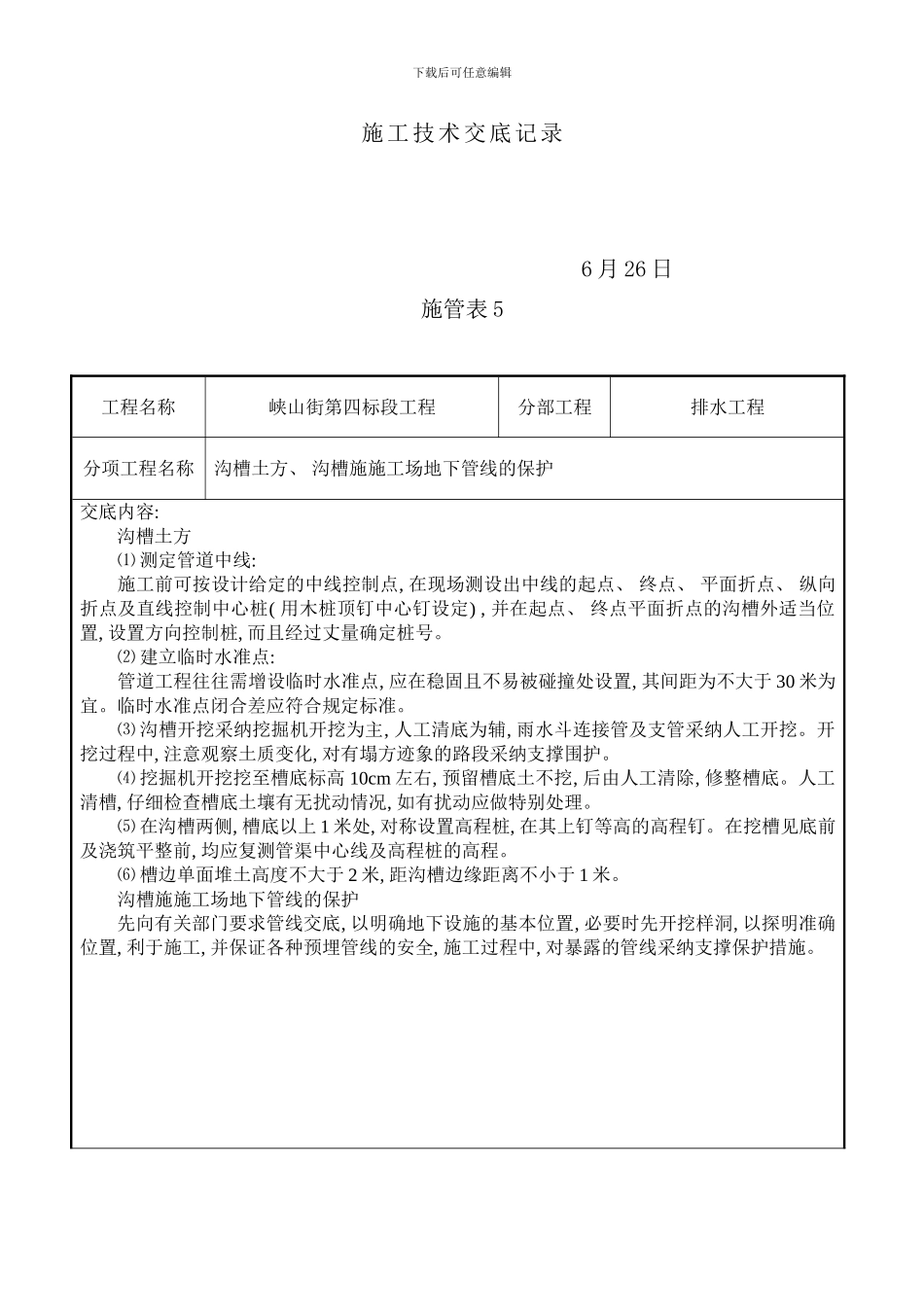

下载后可任意编辑施工技术交底记录 6 月 26 日 施管表 5 工程名称峡山街第四标段工程分部工程排水工程分项工程名称沟槽土方、 沟槽施施工场地下管线的保护交底内容: 沟槽土方⑴ 测定管道中线: 施工前可按设计给定的中线控制点, 在现场测设出中线的起点、 终点、 平面折点、 纵向折点及直线控制中心桩( 用木桩顶钉中心钉设定) , 并在起点、 终点平面折点的沟槽外适当位置, 设置方向控制桩, 而且经过丈量确定桩号。⑵ 建立临时水准点: 管道工程往往需增设临时水准点, 应在稳固且不易被碰撞处设置, 其间距为不大于 30 米为宜。临时水准点闭合差应符合规定标准。⑶ 沟槽开挖采纳挖掘机开挖为主, 人工清底为辅, 雨水斗连接管及支管采纳人工开挖。开挖过程中, 注意观察土质变化, 对有塌方迹象的路段采纳支撑围护。⑷ 挖掘机开挖挖至槽底标高 10cm 左右, 预留槽底土不挖, 后由人工清除, 修整槽底。人工清槽, 仔细检查槽底土壤有无扰动情况, 如有扰动应做特别处理。⑸ 在沟槽两侧, 槽底以上 1 米处, 对称设置高程桩, 在其上钉等高的高程钉。在挖槽见底前及浇筑平整前, 均应复测管渠中心线及高程桩的高程。⑹ 槽边单面堆土高度不大于 2 米, 距沟槽边缘距离不小于 1 米。沟槽施施工场地下管线的保护先向有关部门要求管线交底, 以明确地下设施的基本位置, 必要时先开挖样洞, 以探明准确位置, 利于施工, 并保证各种预埋管线的安全, 施工过程中, 对暴露的管线采纳支撑保护措施。下载后可任意编辑交底单位接收单位交 底 人接 收 人施工技术交底记录 6 月 26 日 施管表 5 工程名称峡山街第四标段工程分部工程排水工程分项工程名称稳管下载后可任意编辑交底内容: 稳管: ⑴ 稳管是将管子根据设计的高程和平面位置稳固在基础上。稳管前应对管口进行凿毛, 管口凿毛应根据设计尺寸在管口凿毛处画线, 用剁斧将管子皮凿毛, 不伤及管壁砼。⑵ 稳管前将基础表面的杂物、 积水、 管子内外清除洁净, 管子在沟槽内移动时, 操作人员密切配合, 防止碰撞, 稳管时以管内径、 底标高为准。调整管子高程时, 所用垫块必须坚固, 稳管顺序从下游向上游。承插式管道口朝向上游, 插口朝向下游。在井位处稳管时, 控制好检查井的内径尺寸, 稳管的管口间隙为 10mm 以便管内勾缝。⑶ 对下管段, 两段各设管线中线控制桩 1 个, 挂线沿中线从下游开始调直, 调好一节稳固一节, 且在调下节管...
