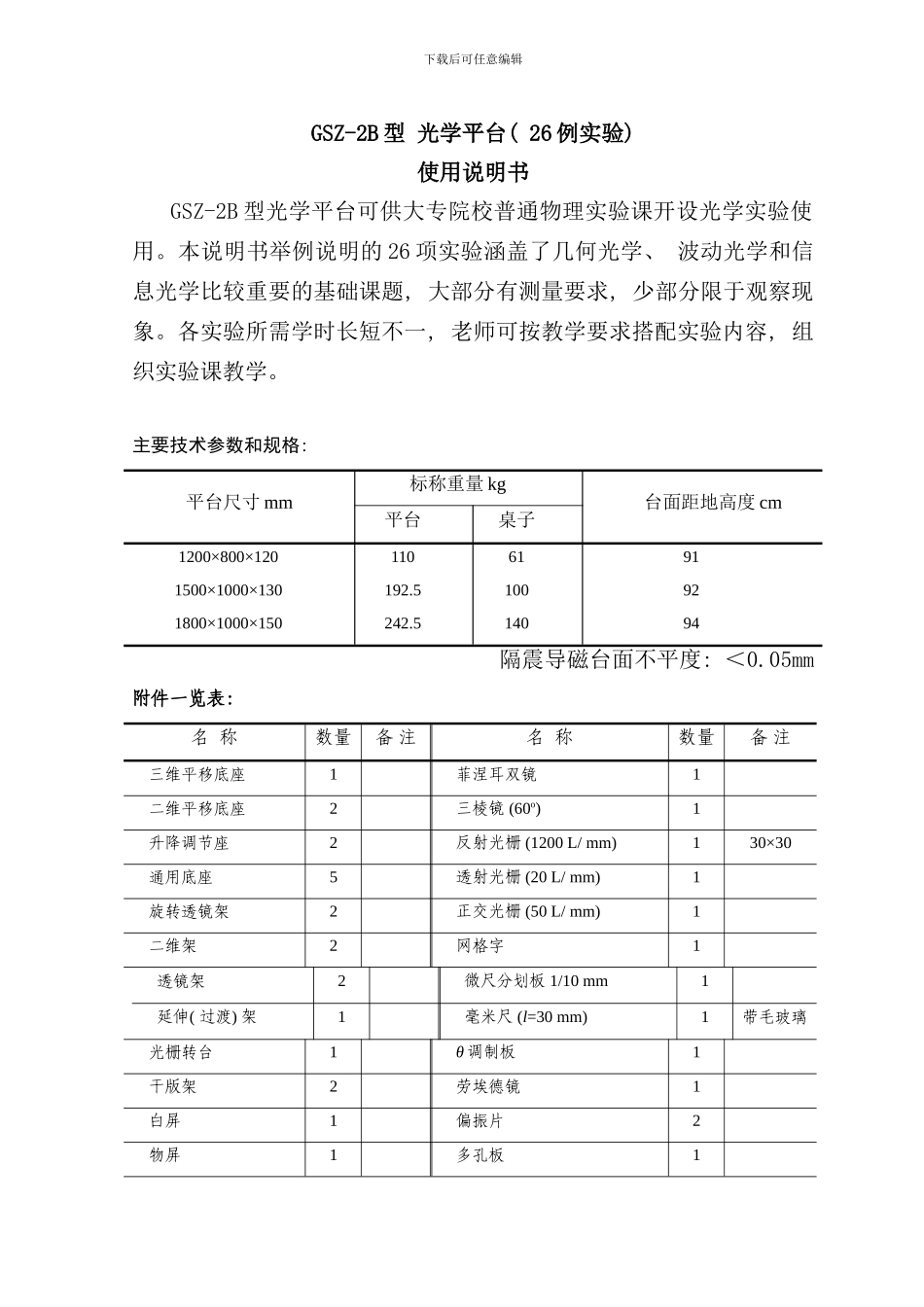

下载后可任意编辑GSZ-2B 型 光学平台( 26 例实验) 使用说明书GSZ-2B 型光学平台可供大专院校普通物理实验课开设光学实验使用。本说明书举例说明的 26 项实验涵盖了几何光学、 波动光学和信息光学比较重要的基础课题, 大部分有测量要求, 少部分限于观察现象。各实验所需学时长短不一, 老师可按教学要求搭配实验内容, 组织实验课教学。主要技术参数和规格: 平台尺寸 mm标称重量 kg台面距地高度 cm平台桌子1200×800×1201500×1000×1301800×1000×150110192.5242.561100140919294隔震导磁台面不平度: ＜0.05mm附件一览表: 名 称数量备 注名 称数量备 注三维平移底座1菲涅耳双镜1二维平移底座2三棱镜 (60o)1升降调节座2反射光栅 (1200 L/ mm)130×30通用底座5透射光栅 (20 L/ mm)1旋转透镜架2正交光栅 (50 L/ mm)1二维架2网格字1透镜架2微尺分划板 1/10 mm1延伸( 过渡) 架1毫米尺 (l=30 mm)1带毛玻璃光栅转台1θ 调制板1干版架2劳埃德镜1白屏1偏振片2物屏1多孔板1下载后可任意编辑名 称数量备 注名 称数量备 注载物台11/4 波片 (λ=632.8 nm)1测微狭缝2双棱镜1测节器( 节点架) 1幻灯片1正像棱镜1频谱滤波器、 零级滤波器12 种带三角架标尺 1落地式小工艺品1全息用测微目镜架1牛顿环1双棱镜调节架145°玻璃架1激光器架1双缝1光学测角台1白板( 70×50 mm) 1冰洲石镜1透光十字1方形毛玻璃架1白光源(12 V35 W)1纸架1汞灯 (20 W)1透镜 (f =4.5、 6.2mm)各 1扩束器钠灯 (20 W)1目镜和物镜各 1 f= 29、 105mm氦氖激光器 (1.5-2 mW)1透镜 (f =45、 50、 70、 150 、 190 、 225 、 300、 －100mm)各 1读数显微1球面镜 (f = 500 mm)1全息干版1平面镜 (φ36×4)2气室、 血压表和橡胶球1分束器 (φ30×4)27:3,5:5( 个别附件变动, 恕不另行通知) 仪器的维护与保养:1 所有光学玻璃器件应注意保持清洁, 避开各种污染。若落上灰尘, 可用洗耳球、 软毛刷除尘, 用细绒布擦净。有指纹、 污渍应用脱脂棉浸少量乙醇乙醚混合液( 7:3) 擦掉。在潮湿季节应特别加强保护。2 机械结构的转动和滑动部位可酌加少量润滑油。平台上宜涂擦下载后可任意编辑极薄的一层机油, 以利保护表面。实验举例: 1用自准法测薄凸透镜焦距………………………………………………………42用贝塞耳法( 两次成像法) 测薄凸透镜焦距…………………………………53由物象放大率测目镜焦距...
