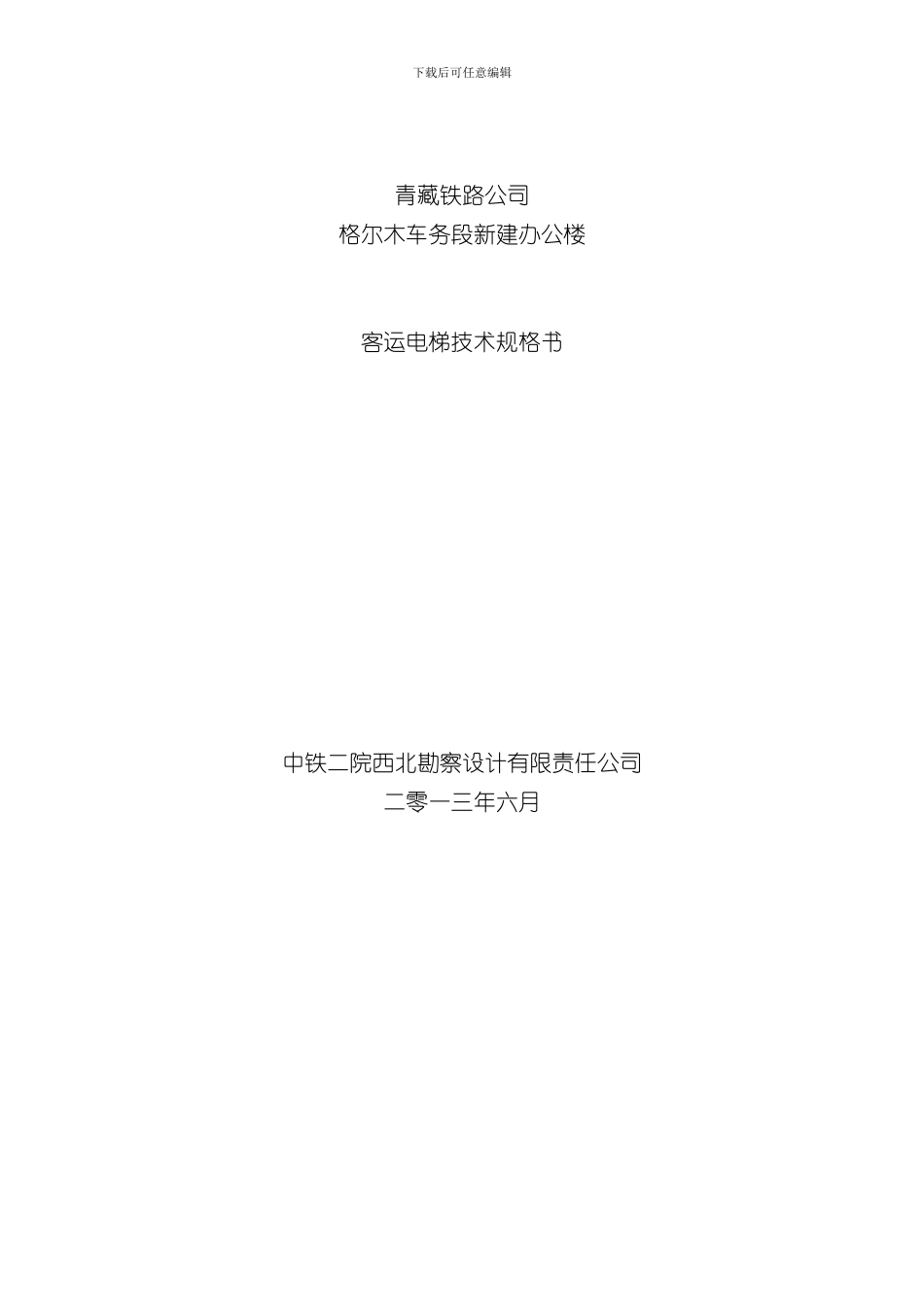

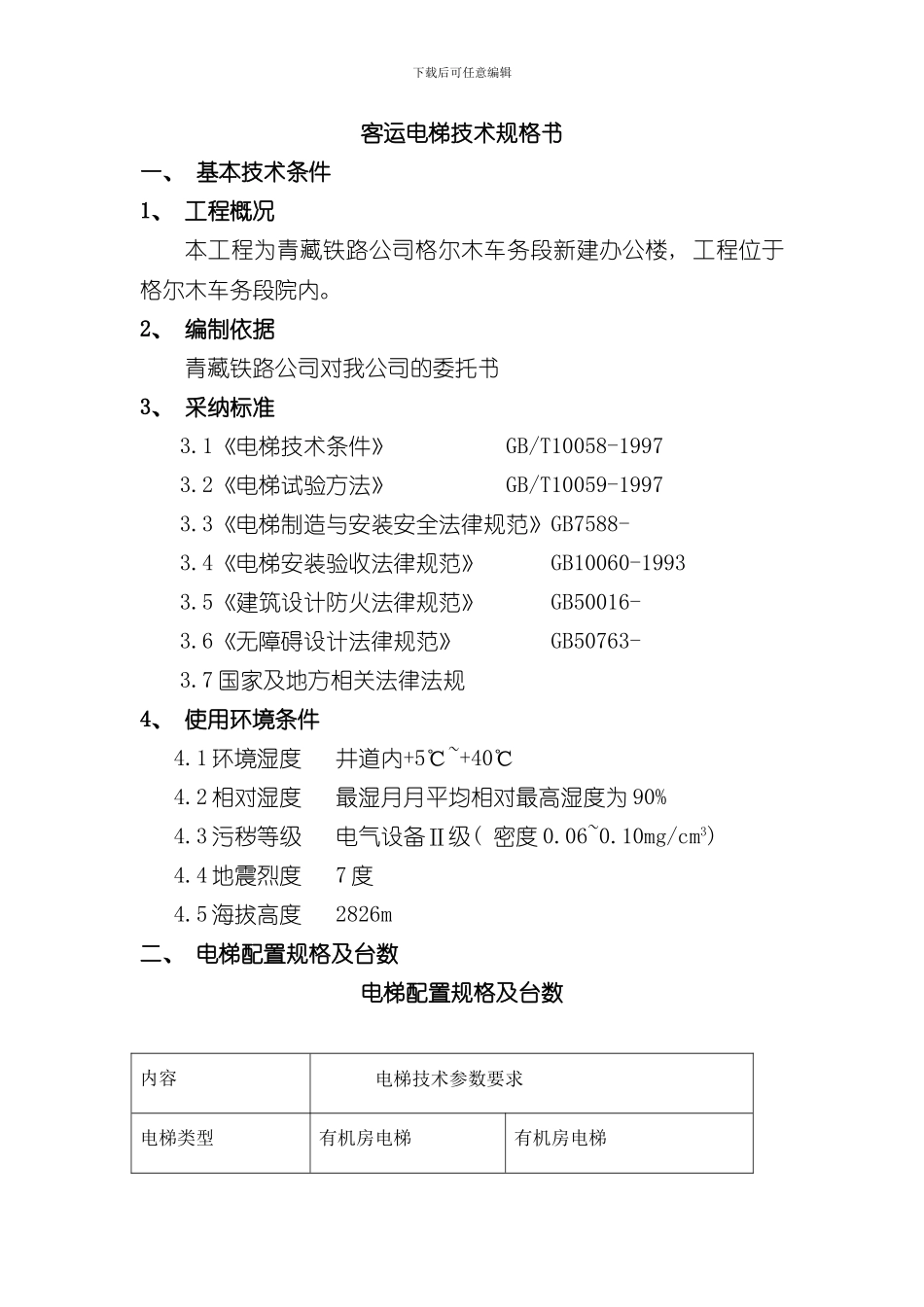

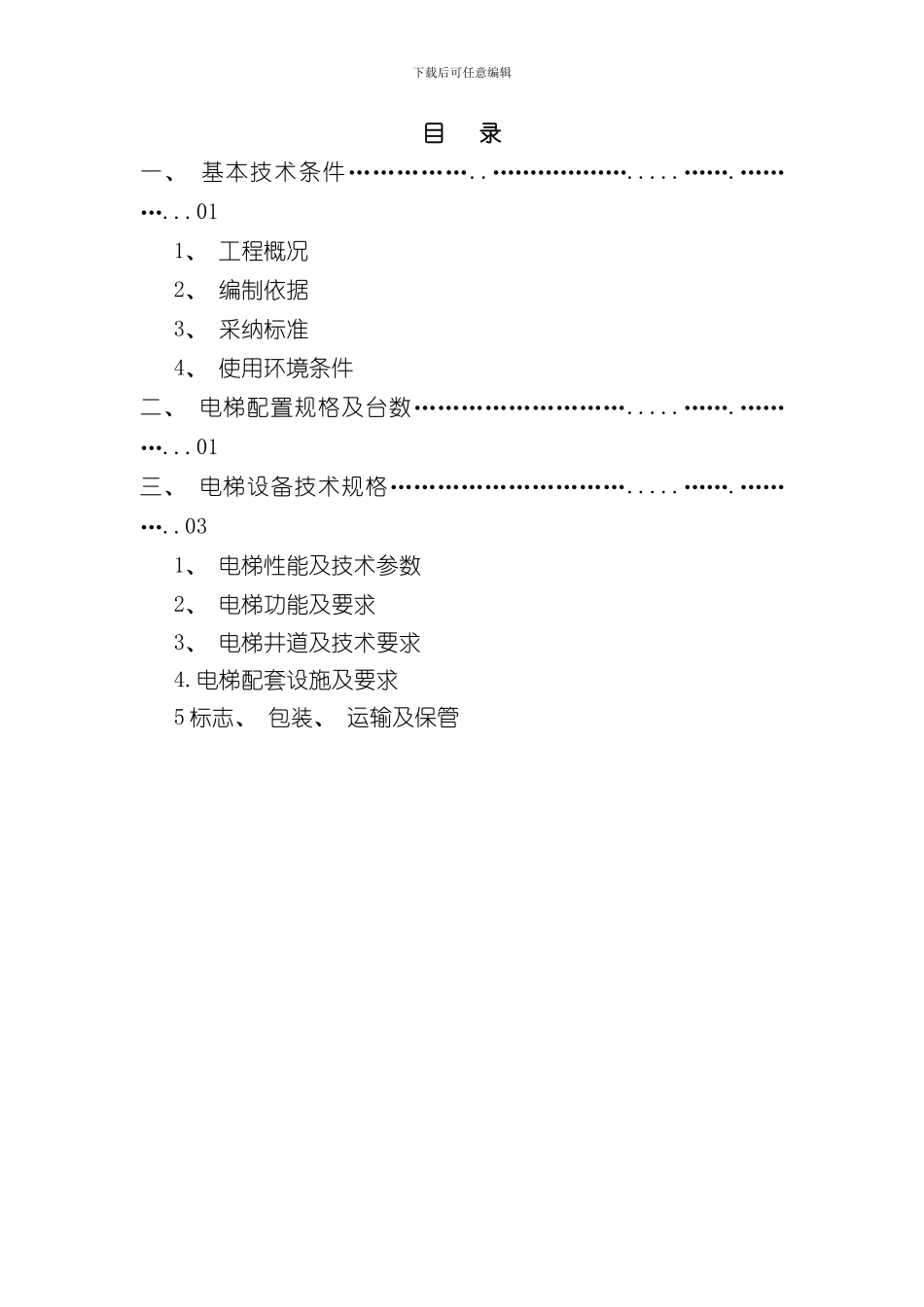

下载后可任意编辑青藏铁路公司格尔木车务段新建办公楼客运电梯技术规格书 中铁二院西北勘察设计有限责任公司二零一三年六月下载后可任意编辑目 录一、 基本技术条件……………..……………….....…….………...01 1、 工程概况 2、 编制依据 3、 采纳标准 4、 使用环境条件二、 电梯配置规格及台数……………………….....…….………...01三、 电梯设备技术规格………………………….....…….………..03 1、 电梯性能及技术参数 2、 电梯功能及要求 3、 电梯井道及技术要求 4.电梯配套设施及要求 5 标志、 包装、 运输及保管下载后可任意编辑客运电梯技术规格书一、 基本技术条件1、 工程概况本工程为青藏铁路公司格尔木车务段新建办公楼, 工程位于格尔木车务段院内。2、 编制依据 青藏铁路公司对我公司的委托书3、 采纳标准3.1《电梯技术条件》 GB/T10058-19973.2《电梯试验方法》 GB/T10059-19973.3《电梯制造与安装安全法律规范》GB7588- 3.4《电梯安装验收法律规范》 GB10060-19933.5《建筑设计防火法律规范》 GB50016- 3.6《无障碍设计法律规范》 GB50763- 3.7 国家及地方相关法律法规4、 使用环境条件 4.1 环境湿度 井道内+5℃~+40℃ 4.2 相对湿度 最湿月月平均相对最高湿度为 90% 4.3 污秽等级 电气设备Ⅱ级( 密度 0.06~0.10mg/cm3) 4.4 地震烈度 7 度 4.5 海拔高度 2826m二、 电梯配置规格及台数电梯配置规格及台数内容 电梯技术参数要求电梯类型有机房电梯有机房电梯下载后可任意编辑用途客梯( 办公楼) 客梯( 办公楼兼无障碍功能) 数量( 台) 1 台1 台电梯速度( M/S) 1.01.0层/站/门6/6/66/6/6操作方法并联控制并联控制额定载重量( KG) 1000KG1000KG基站一层一层机房位置顶部顶部主机无齿轮无齿轮控制方法VVVF 沟通变频变压VVVF 沟通变频变压井 道 尺寸( MM) 净 空 尺寸2200X22002200X2200轴 线 尺寸2400X24002400X2400地坑深度( MM) 18001800顶层高度( MM) 48004800机房高度( MM) 36003600轿厢内净尺寸( MM) 1600X1400X23001600X1400X2300下载后可任意编辑轿厢开门尺寸(MM)900X2100900X2100轿厢开门方式中分双扇中分双扇门保护安全触板、 光幕保护安全触板、 光幕保护轿厢操作盘1 个, 发纹不锈钢面板, 金属按钮呼唤按钮发纹不锈钢面板, 金属按钮厅门发纹不锈钢面板, 层层数字及方向显示轿厢装修轿门发纹不锈钢面板轿顶由投标人提...
