家具设计图纸规范样本

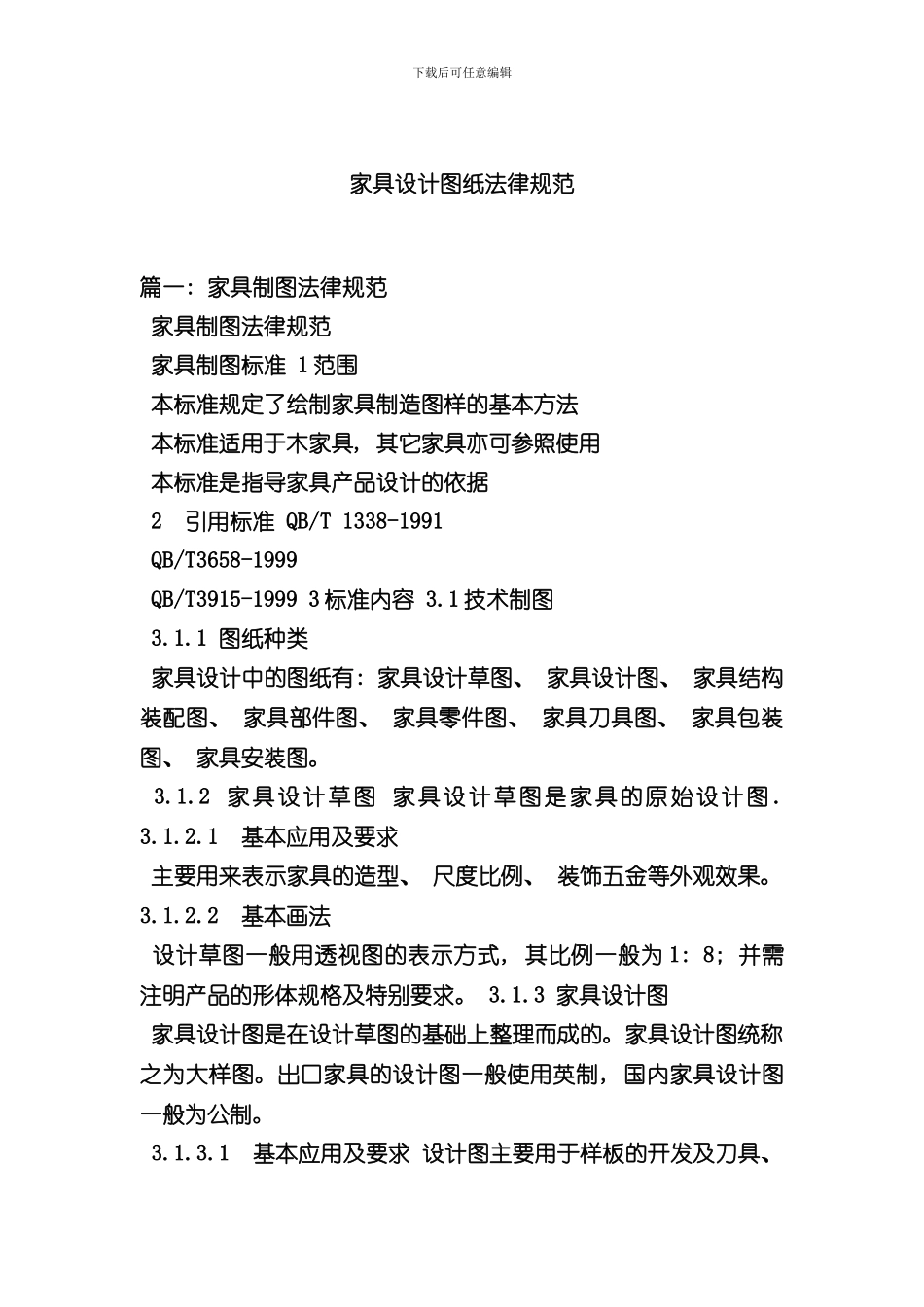

家具设计图纸规范样本_第1页
1/17

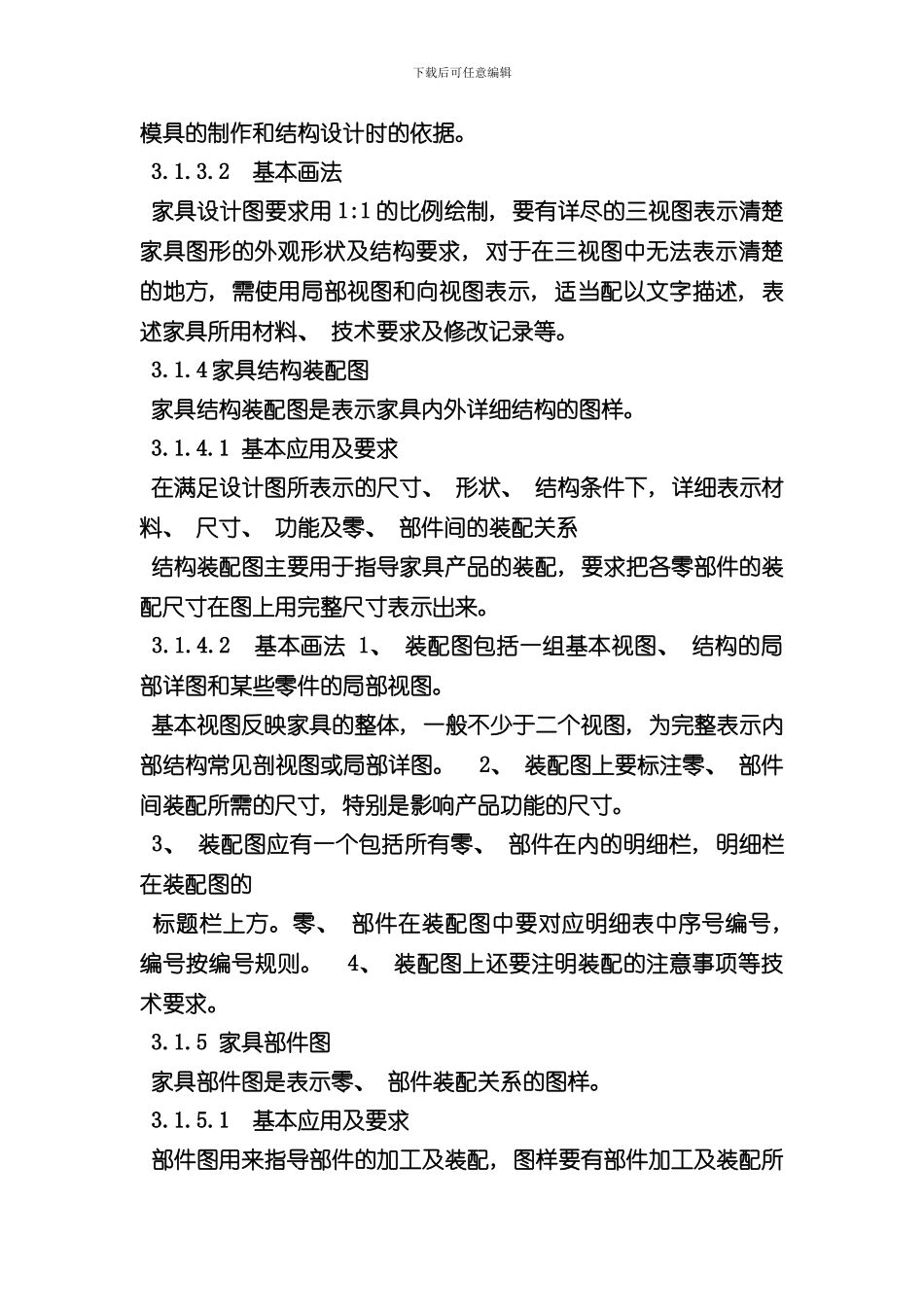

家具设计图纸规范样本_第2页
2/17
家具设计图纸规范样本_第3页
3/17
下载后可任意编辑家具设计图纸法律规范篇一: 家具制图法律规范 家具制图法律规范 家具制图标准 1 范围 本标准规定了绘制家具制造图样的基本方法 本标准适用于木家具, 其它家具亦可参照使用 本标准是指导家具产品设计的依据 2 引用标准 QB/T 1338-1991 QB/T3658-1999 QB/T3915-1999 3 标准内容 3.1 技术制图 3.1.1 图纸种类 家具设计中的图纸有: 家具设计草图、 家具设计图、 家具结构装配图、 家具部件图、 家具零件图、 家具刀具图、 家具包装图、 家具安装图。 3.1.2 家具设计草图 家具设计草图是家具的原始设计图 . 3.1.2.1 基本应用及要求 主要用来表示家具的造型、 尺度比例、 装饰五金等外观效果。 3.1.2.2 基本画法 设计草图一般用透视图的表示方式, 其比例一般为 1: 8; 并需注明产品的形体规格及特别要求。 3.1.3 家具设计图 家具设计图是在设计草图的基础上整理而成的。家具设计图统称之为大样图。出口家具的设计图一般使用英制, 国内家具设计图一般为公制。 3.1.3.1 基本应用及要求 设计图主要用于样板的开发及刀具、 下载后可任意编辑模具的制作和结构设计时的依据。 3.1.3.2 基本画法 家具设计图要求用 1:1 的比例绘制, 要有详尽的三视图表示清楚家具图形的外观形状及结构要求, 对于在三视图中无法表示清楚的地方, 需使用局部视图和向视图表示, 适当配以文字描述, 表述家具所用材料、 技术要求及修改记录等。 3.1.4 家具结构装配图 家具结构装配图是表示家具内外详细结构的图样。 3.1.4.1 基本应用及要求 在满足设计图所表示的尺寸、 形状、 结构条件下, 详细表示材料、 尺寸、 功能及零、 部件间的装配关系 结构装配图主要用于指导家具产品的装配, 要求把各零部件的装配尺寸在图上用完整尺寸表示出来。 3.1.4.2 基本画法 1、 装配图包括一组基本视图、 结构的局部详图和某些零件的局部视图。 基本视图反映家具的整体, 一般不少于二个视图, 为完整表示内部结构常见剖视图或局部详图。 2、 装配图上要标注零、 部件间装配所需的尺寸, 特别是影响产品功能的尺寸。 3、 装配图应有一个包括所有零、 部件在内的明细栏, 明细栏在装配图的 标题栏上方。零、 部件在装配图中要对应明细表中序号编号, 编号按编号规则。 4、 装配图上还要注明装配的注意事项等技术要求。 3.1.5 家具部件图 家具部件图是表示零、 部件装配关系的图样。...
