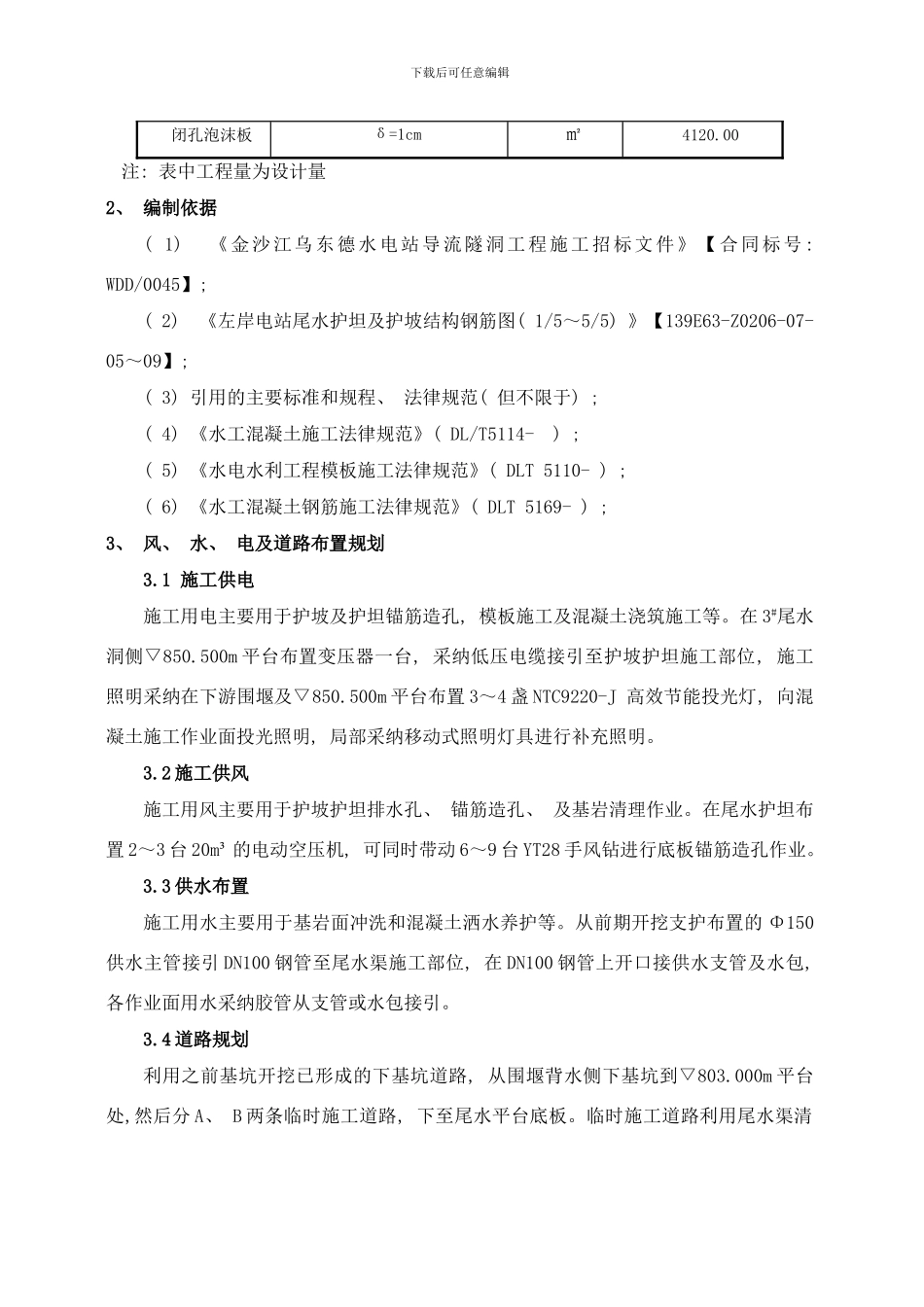

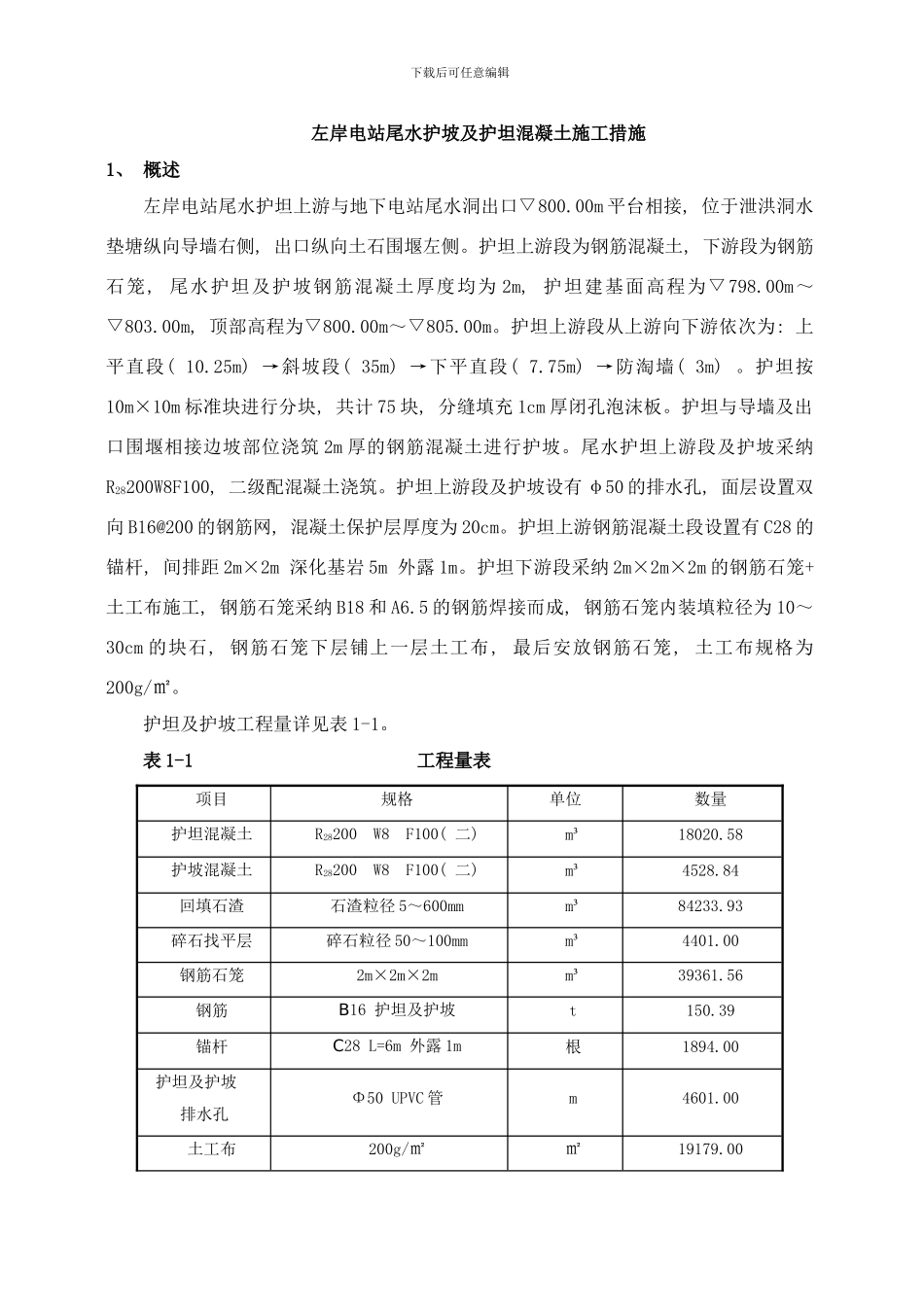

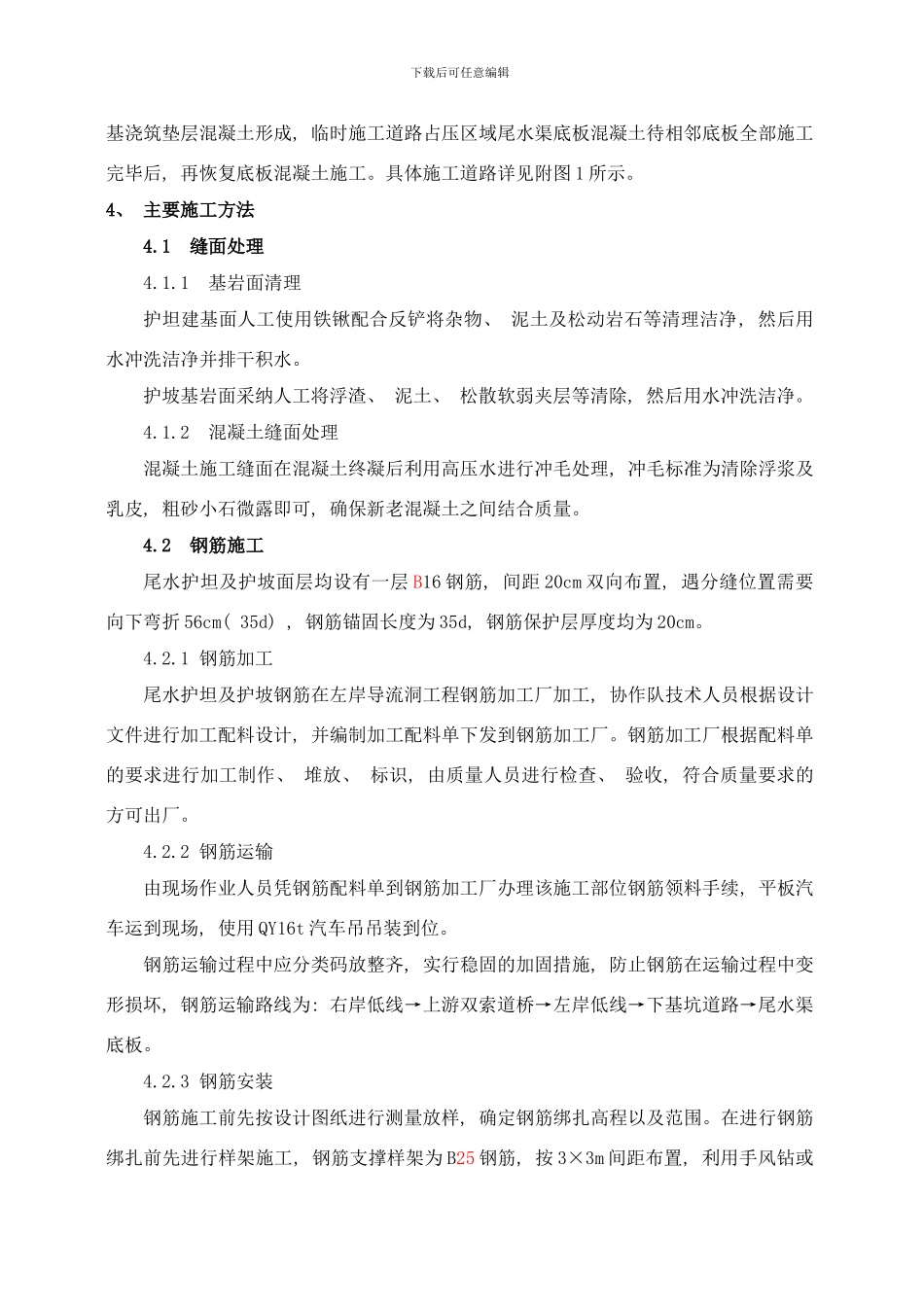

下载后可任意编辑左岸电站尾水护坡及护坦混凝土施工措施1、 概述左岸电站尾水护坦上游与地下电站尾水洞出口▽800.00m 平台相接, 位于泄洪洞水垫塘纵向导墙右侧, 出口纵向土石围堰左侧。护坦上游段为钢筋混凝土, 下游段为钢筋石笼, 尾水护坦及护坡钢筋混凝土厚度均为 2m, 护坦建基面高程为▽798.00m～▽803.00m, 顶部高程为▽800.00m～▽805.00m。护坦上游段从上游向下游依次为: 上平直段( 10.25m) →斜坡段( 35m) →下平直段( 7.75m) →防淘墙( 3m) 。护坦按10m×10m 标准块进行分块, 共计 75 块, 分缝填充 1cm 厚闭孔泡沫板。护坦与导墙及出口围堰相接边坡部位浇筑 2m 厚的钢筋混凝土进行护坡。尾水护坦上游段及护坡采纳R28200W8F100, 二级配混凝土浇筑。护坦上游段及护坡设有 φ50 的排水孔, 面层设置双向 B16@200 的钢筋网, 混凝土保护层厚度为 20cm。护坦上游钢筋混凝土段设置有 C28 的锚杆, 间排距 2m×2m 深化基岩 5m 外露 1m。护坦下游段采纳 2m×2m×2m 的钢筋石笼+土工布施工, 钢筋石笼采纳 B18 和 A6.5 的钢筋焊接而成, 钢筋石笼内装填粒径为 10～30cm 的块石, 钢筋石笼下层铺上一层土工布, 最后安放钢筋石笼, 土工布规格为200g/㎡。护坦及护坡工程量详见表 1-1。表 1-1 工程量表项目规格单位数量护坦混凝土R28200 W8 F100( 二) m³18020.58护坡混凝土R28200 W8 F100( 二) m³4528.84回填石渣石渣粒径 5～600mmm³84233.93碎石找平层碎石粒径 50～100mmm³4401.00钢筋石笼2m×2m×2mm³39361.56钢筋B16 护坦及护坡t150.39锚杆C28 L=6m 外露 1m根1894.00护坦及护坡排水孔Φ50 UPVC 管m4601.00土工布200g/㎡㎡19179.00下载后可任意编辑闭孔泡沫板δ=1cm㎡4120.00注: 表中工程量为设计量2、 编制依据( 1) 《金沙江乌东德水电站导流隧洞工程施工招标文件》【合同标号 : WDD/0045】; ( 2) 《左岸电站尾水护坦及护坡结构钢筋图( 1/5～5/5) 》【139E63-Z0206-07-05～09】; ( 3) 引用的主要标准和规程、 法律规范( 但不限于) ; ( 4) 《水工混凝土施工法律规范》( DL/T5114- ) ; ( 5) 《水电水利工程模板施工法律规范》( DLT 5110- ) ; ( 6) 《水工混凝土钢筋施工法律规范》( DLT 5169- ) ; 3、 风、 水、 电及道路布置规划 3.1 施工供电施工用电主要用于护坡及护坦锚筋造孔, 模板施工及混凝土浇筑施工等。在 3#尾水洞...
