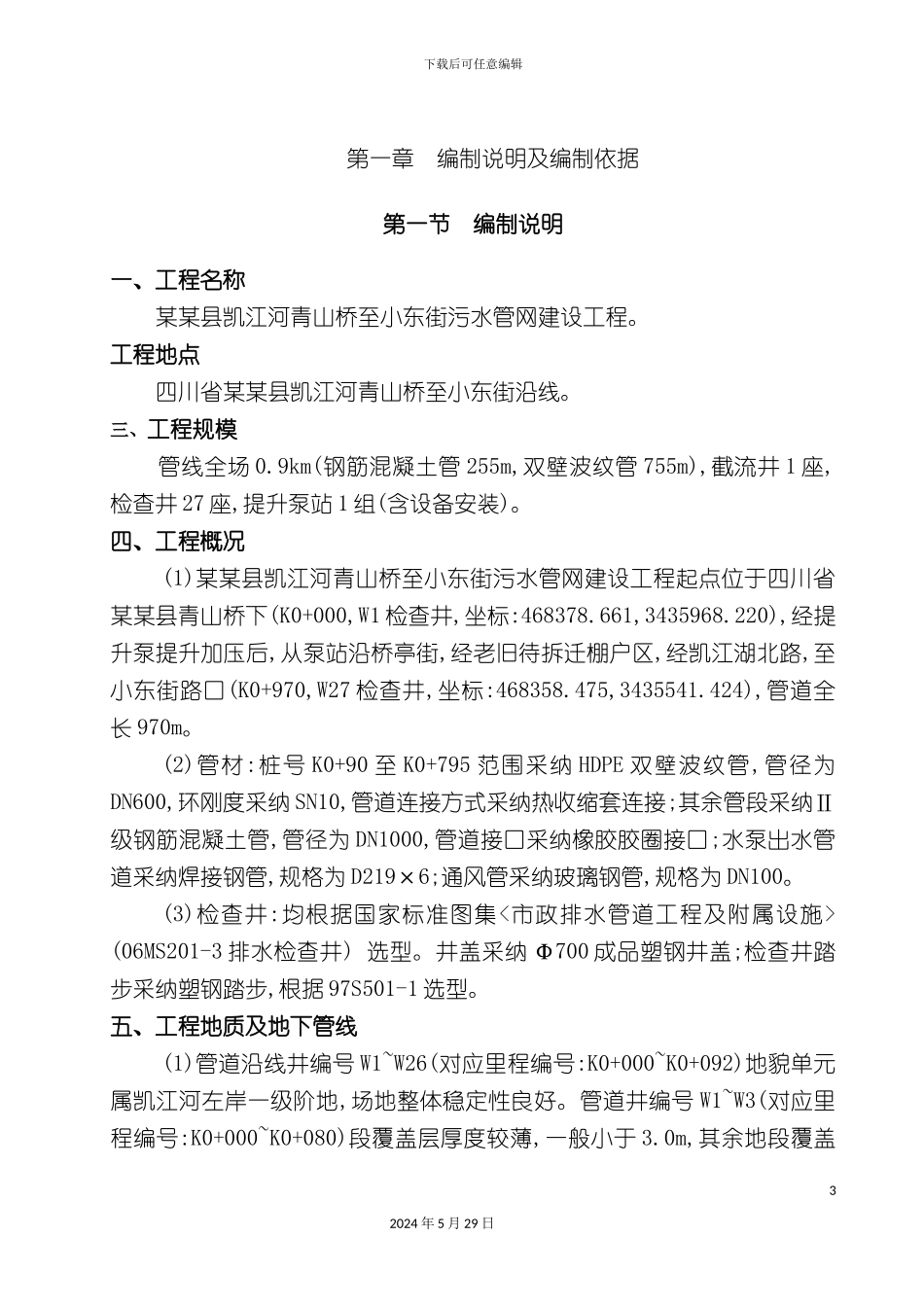

下载后可任意编辑市政污水管网建设工程施工组织设计概述12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑第一章 编制说明及编制依据第一节 编制说明一、工程名称 某某县凯江河青山桥至小东街污水管网建设工程。工程地点 四川省某某县凯江河青山桥至小东街沿线。三、工程规模 管线全场 0.9km(钢筋混凝土管 255m,双壁波纹管 755m),截流井 1 座,检查井 27 座,提升泵站 1 组(含设备安装)。四、工程概况(1)某某县凯江河青山桥至小东街污水管网建设工程起点位于四川省某某县青山桥下(K0+000,W1 检查井,坐标:468378.661,3435968.220),经提升泵提升加压后,从泵站沿桥亭街,经老旧待拆迁棚户区,经凯江湖北路,至小东街路口(K0+970,W27 检查井,坐标:468358.475,3435541.424),管道全长 970m。(2)管材:桩号 K0+90 至 K0+795 范围采纳 HDPE 双壁波纹管,管径为DN600,环刚度采纳 SN10,管道连接方式采纳热收缩套连接;其余管段采纳Ⅱ级钢筋混凝土管,管径为 DN1000,管道接口采纳橡胶胶圈接口;水泵出水管道采纳焊接钢管,规格为 D219×6;通风管采纳玻璃钢管,规格为 DN100。(3)检查井:均根据国家标准图集<市政排水管道工程及附属设施> (06MS201-3 排水检查井) 选型。井盖采纳 Φ700 成品塑钢井盖;检查井踏步采纳塑钢踏步,根据 97S501-1 选型。五、工程地质及地下管线(1)管道沿线井编号 W1~W26(对应里程编号:K0+000~K0+092)地貌单元属凯江河左岸一级阶地,场地整体稳定性良好。管道井编号 W1~W3(对应里程编号:K0+000~K0+080)段覆盖层厚度较薄,一般小于 3.0m,其余地段覆盖32024 年 5 月 29 日下载后可任意编辑层厚度较厚,一般大于 3.0m。(2)勘察区场地内岩土体粉土、杂填土划分为Ⅰ类松土,中砂、砾砂划分为Ⅱ类普通土,圆砾、稍密卵石划分为Ⅲ类硬土,中密卵石划分为Ⅳ类硬土,强风化泥质粉砂岩划分为Ⅲ类硬土,中风化泥质粉砂岩划分为Ⅳ类软石。(3)本工程管道部分区域埋藏于地下水位以下,施工时应考虑地下水位变化的影响。(4)拟建污水管线施工应实行分段快速作业方法,施工过程中不得使基槽曝晒或泡水,雨季施工应实行防水措施。(5)施施工场地段没有提供管道资料图纸,施工前要对施工区域地下管进行探测,要先开挖样洞,弄清管线位置后再进行施工,遇到地下管道时注意加以保护。对于开挖过程中出现的未知管道,应及时通知业主,确认管道负责单位,第二节 编制依据一、编制依据(1)某某县凯江河青山桥至小东...
