带式输送机课程方案一圆柱齿轮

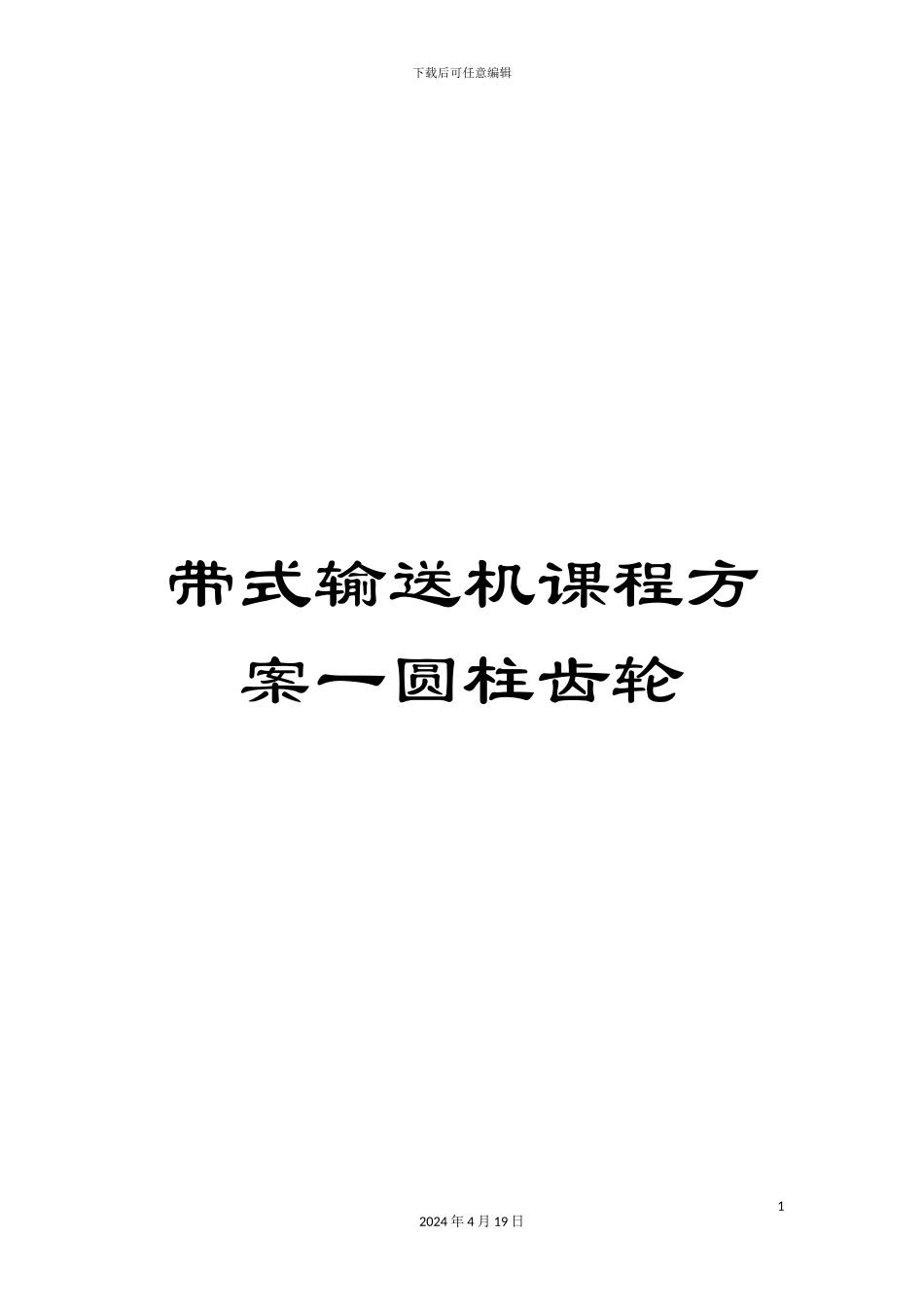

带式输送机课程方案一圆柱齿轮_第1页
1/41
带式输送机课程方案一圆柱齿轮_第2页
2/41
带式输送机课程方案一圆柱齿轮_第3页
3/41

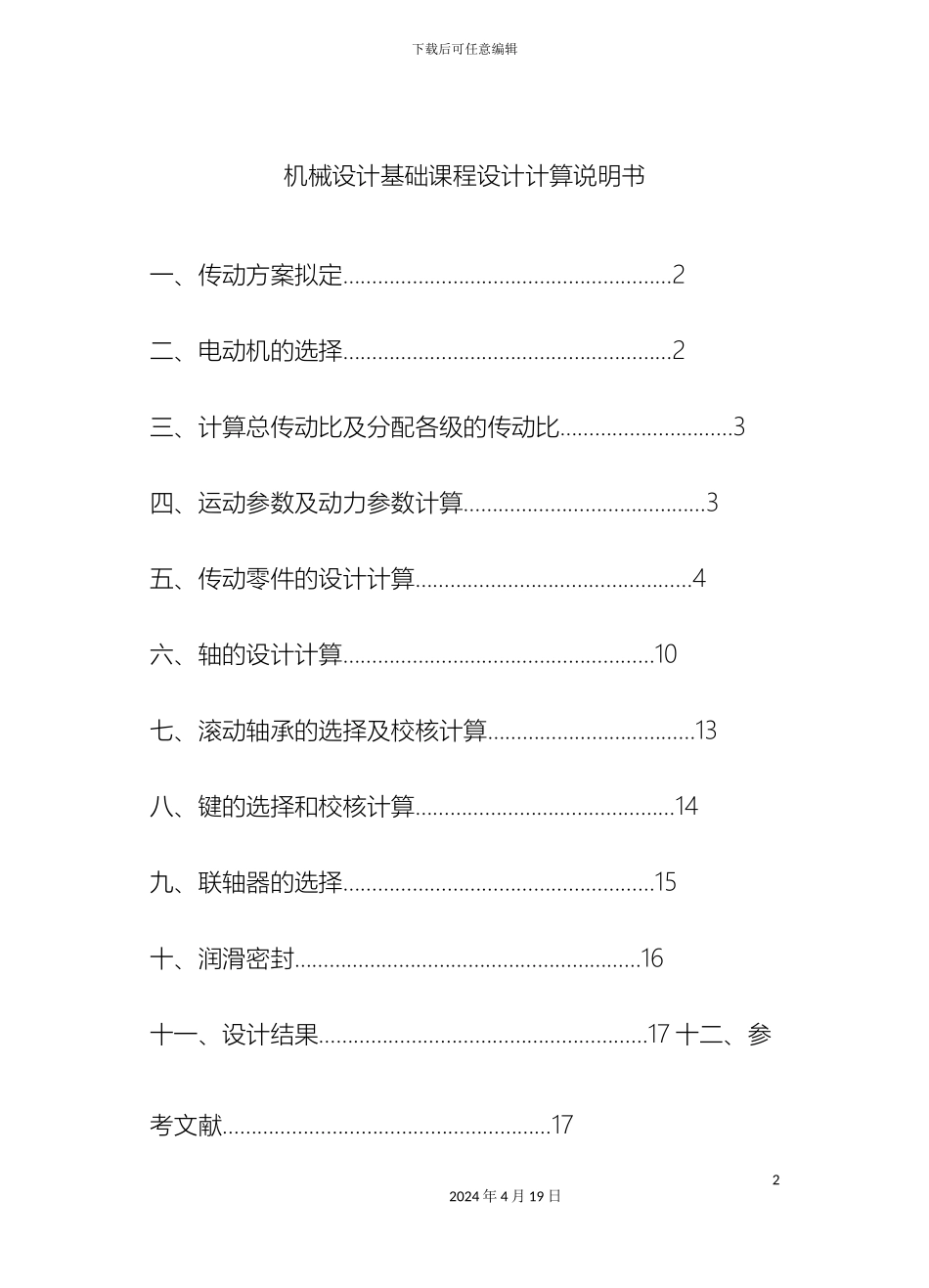

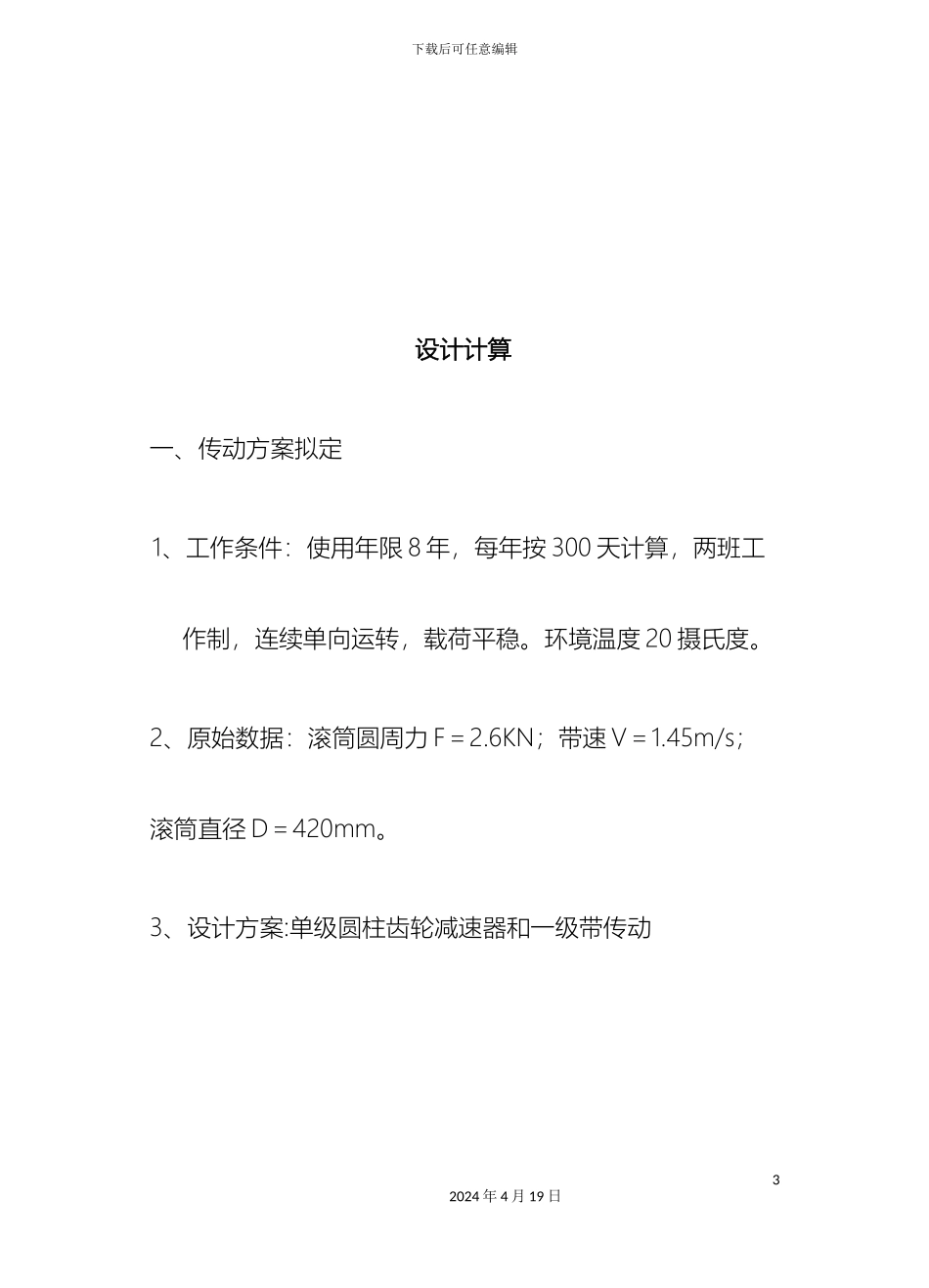

下载后可任意编辑带式输送机课程方案一圆柱齿轮12024 年 4 月 19 日下载后可任意编辑机械设计基础课程设计计算说明书一、传动方案拟定…………………………………………………2二、电动机的选择…………………………………………………2三、计算总传动比及分配各级的传动比…………………………3四、运动参数及动力参数计算……………………………………3五、传动零件的设计计算…………………………………………4六、轴的设计计算………………………………………………10七、滚动轴承的选择及校核计算………………………………13八、键的选择和校核计算………………………………………14九、联轴器的选择………………………………………………15十、润滑密封……………………………………………………16十一、设计结果…………………………………………………17 十二、参考文献…………………………………………………1722024 年 4 月 19 日下载后可任意编辑设计计算一、传动方案拟定1、工作条件:使用年限 8 年,每年按 300 天计算,两班工作制,连续单向运转,载荷平稳。环境温度 20 摄氏度。2、原始数据:滚筒圆周力 F=2.6KN;带速 V=1.45m/s;滚筒直径 D=420mm。3、设计方案:单级圆柱齿轮减速器和一级带传动32024 年 4 月 19 日下载后可任意编辑方案简图:图 1 带式输送机的传动装置简图1、 电动机;2、三角带传动;3、减速器;4、联轴器;5、传动滚筒;6、皮带运输机表 1 常见机械传动效率机械传动类型传动效率 η圆柱齿轮传动闭式传动 0.96—0.98<7-9 级精度)开式传动 0.94—0.9642024 年 4 月 19 日下载后可任意编辑圆锥齿轮传动闭式传动 0.94—0.97<7-8 级精度)开式传动 0.92—0.95带传动平型带传动0.95—0.98V 型带传动0.94—0.97滚动轴承<一对)0.98—0.995联轴器0.99-0.995表2 常见机械传动比范围二、传动系统的参数设计<一)电动机选择1、电动机类型的选择:Y 型三相异步电动机2、电动机功率选择:52024 年 4 月 19 日传动类型选用指标平型带三角带齿轮传动功率
