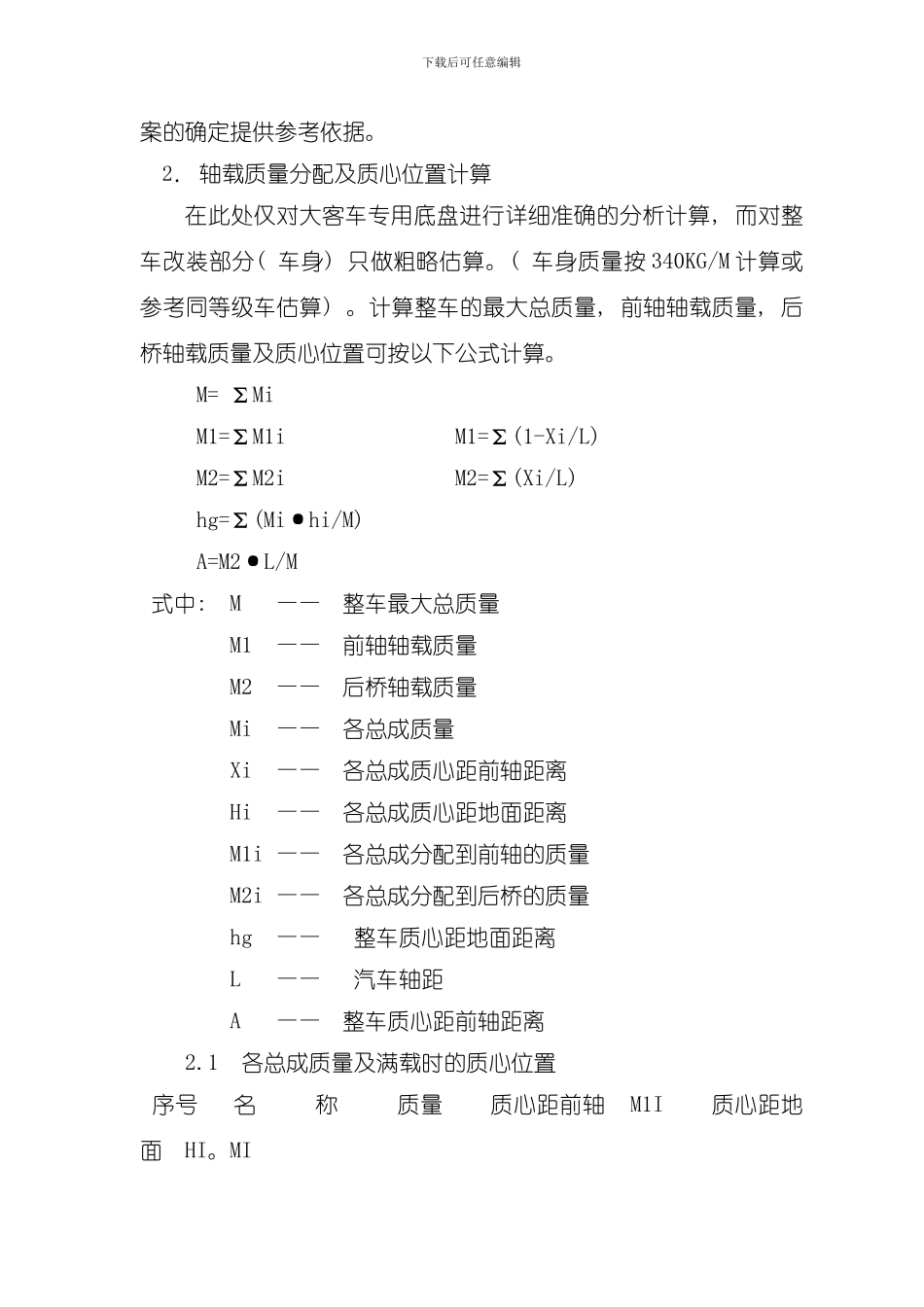

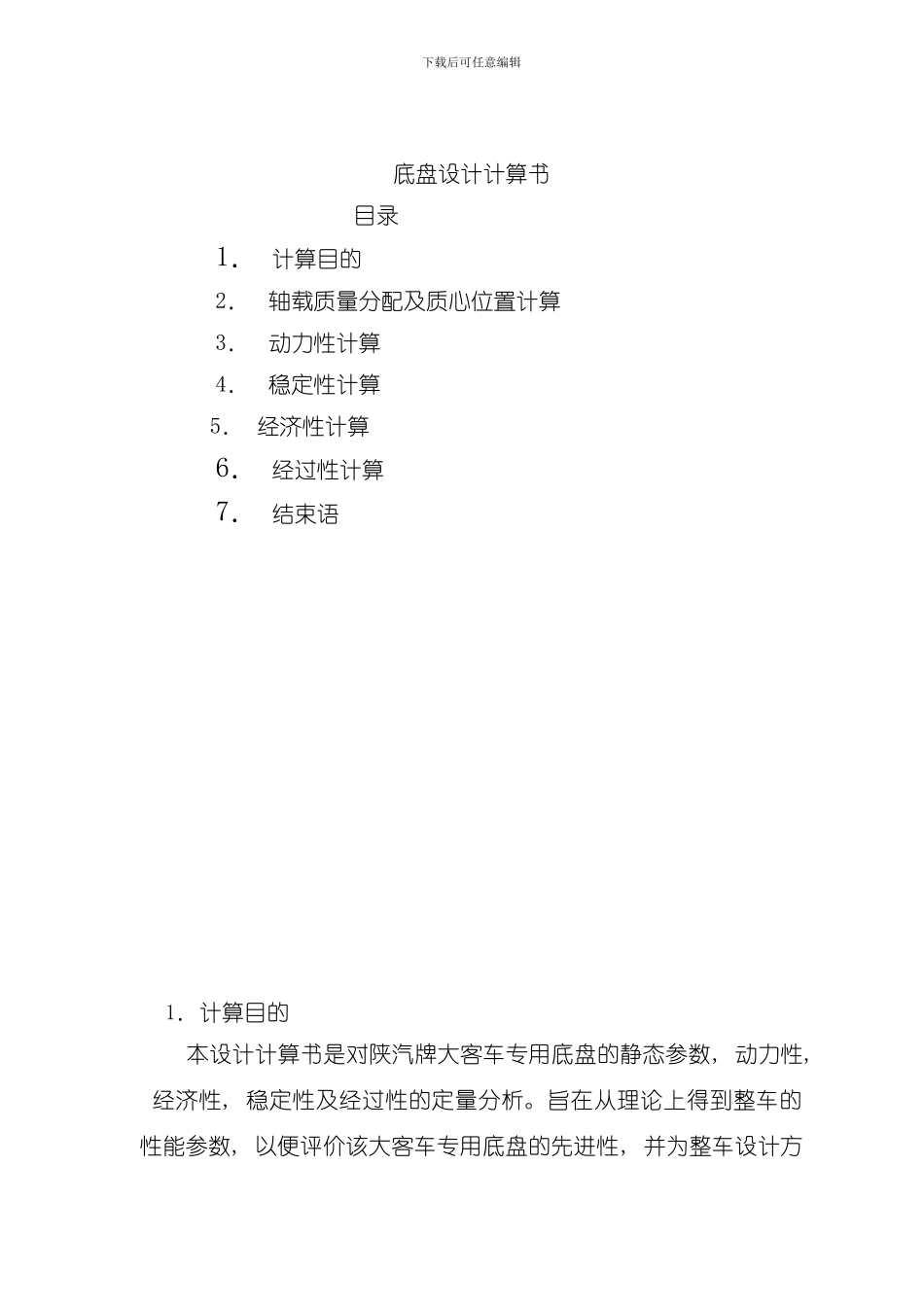

下载后可任意编辑 底盘设计计算书 目录 1． 计算目的 2． 轴载质量分配及质心位置计算 3． 动力性计算 4． 稳定性计算 5． 经济性计算 6． 经过性计算7． 结束语1．计算目的 本设计计算书是对陕汽牌大客车专用底盘的静态参数, 动力性, 经济性, 稳定性及经过性的定量分析。旨在从理论上得到整车的性能参数, 以便评价该大客车专用底盘的先进性, 并为整车设计方下载后可任意编辑案的确定提供参考依据。 2． 轴载质量分配及质心位置计算 在此处仅对大客车专用底盘进行详细准确的分析计算, 而对整车改装部分( 车身) 只做粗略估算。( 车身质量按 340KG/M 计算或参考同等级车估算) 。计算整车的最大总质量, 前轴轴载质量, 后桥轴载质量及质心位置可按以下公式计算。 M= ΣMi M1=ΣM1i M1=Σ(1-Xi/L) M2=ΣM2i M2=Σ(Xi/L) hg=Σ(Mi·hi/M) A=M2·L/M 式中: M —— 整车最大总质量 M1 —— 前轴轴载质量 M2 —— 后桥轴载质量 Mi —— 各总成质量 Xi —— 各总成质心距前轴距离 Hi —— 各总成质心距地面距离 M1i —— 各总成分配到前轴的质量 M2i —— 各总成分配到后桥的质量 hg —— 整车质心距地面距离 L —— 汽车轴距 A —— 整车质心距前轴距离 2.1 各总成质量及满载时的质心位置 序号 名 称 质量 质心距前轴 M1I 质心距地面 HI。MI 下载后可任意编辑 MI 距离 XI 距离 HI KG MM KG。MM MM KG。MM 1 前轴前轮前悬挂 2 后桥后轮后悬挂 3 发动机 离合器4变速箱5传动轴6散热器 附件7膨胀箱 支架8空滤器气管支架9消音器气管支架10 油箱 支架11 电瓶 支架12 方向盘 管柱13 转向机 支架 14 转向拉杆15 换档杆 操纵盒16 贮气筒 支架17 操纵踏板 支架18 前 后拖钩19 全车管路 附件20 车架 底盘21 车身 空车下载后可任意编辑22 乘客23 行李24 司机 满载2.2水平静止时轴载质量分配2.2.1 底盘底盘整备质量: Ga= Σgi ( Kg ) 轴距: L= mm 后桥轴载质量: Ga2=(Σgi.ai )/L 前轴轴载质量: Ga1=Ga-Ga12.2.2 空车 整车整备质量: GA= 后桥轴载质量: GA2= 前轴轴载质量: GA1= 2.2.3 满载 整车整备质量: Ga=后桥轴载质量: Ga2=前轴轴载质量: Ga1=2.2质心距前轴中心线距离 L12.3.1 底盘 L1=2.3.2空车 L1=下载后可任意编辑2.3.3满载 L1= 2.4 质心高度 hg 2.4.1 满载 hg= 2.4.2 空车 质...
