康威特吉机构件检验规范模板VIP专享

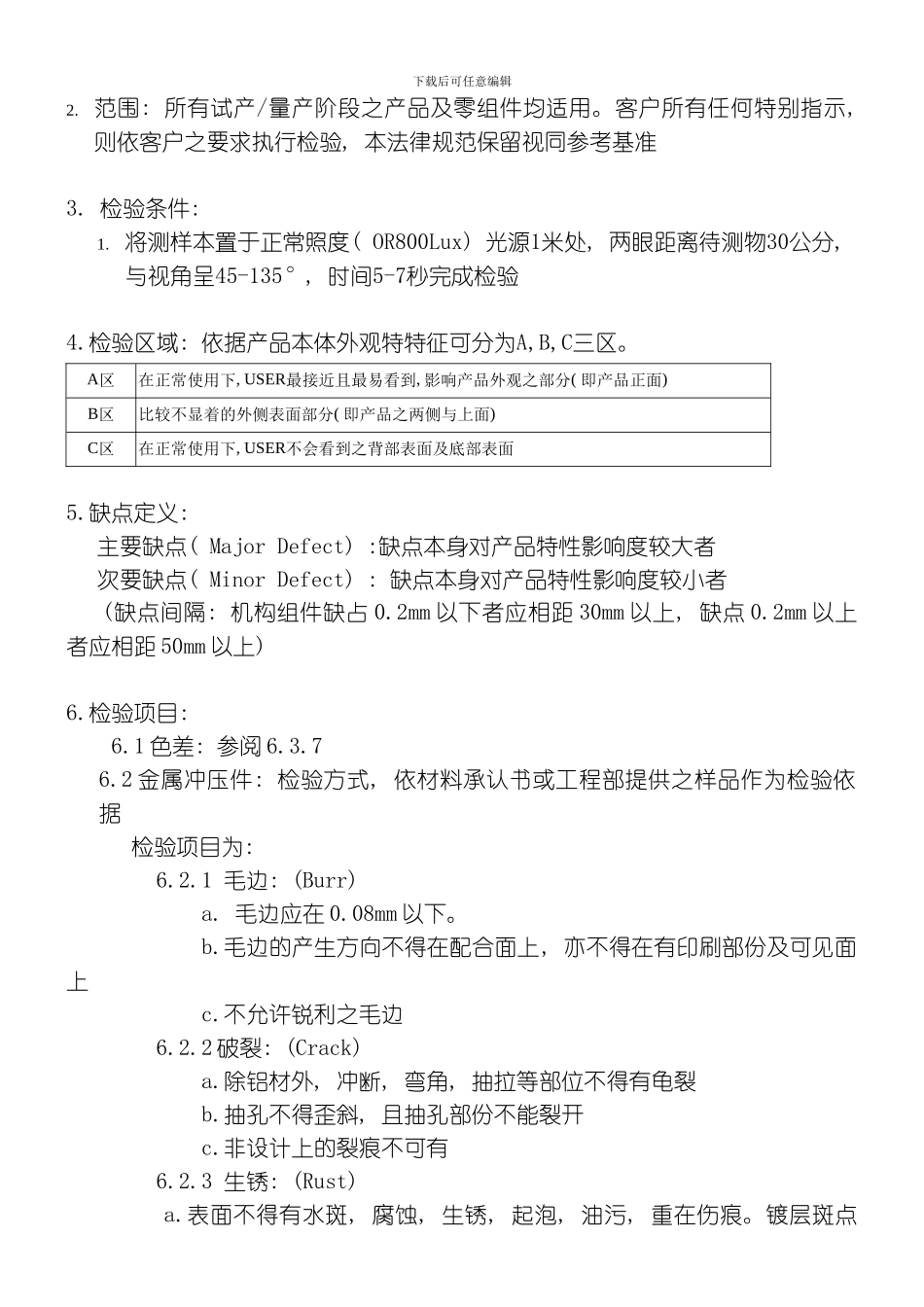

下载后可任意编辑1. 目的: 明确订定机构件检验规格, 以确保产品之可信赖度并符合客户需求上海康威特吉能源技术有限公司修 改 记 录 序号 版本修改日期修改页码内 容修改人编制: 审核: 批准: 受控章下载后可任意编辑2. 范围: 所有试产/量产阶段之产品及零组件均适用。客户所有任何特别指示, 则依客户之要求执行检验, 本法律规范保留视同参考基准3. 检验条件: 1. 将测样本置于正常照度( OR800Lux) 光源1米处, 两眼距离待测物30公分, 与视角呈45-135°, 时间5-7秒完成检验 4.检验区域: 依据产品本体外观特特征可分为A,B,C三区。A区在正常使用下, USER最接近且最易看到, 影响产品外观之部分( 即产品正面) B区比较不显着的外侧表面部分( 即产品之两侧与上面) C区在正常使用下, USER不会看到之背部表面及底部表面5.缺点定义: 主要缺点( Major Defect) :缺点本身对产品特性影响度较大者次要缺点( Minor Defect) : 缺点本身对产品特性影响度较小者 (缺点间隔: 机构组件缺占 0.2mm 以下者应相距 30mm 以上, 缺点 0.2mm 以上者应相距 50mm 以上)6.检验项目: 6.1 色差: 参阅 6.3.76.2 金属冲压件: 检验方式, 依材料承认书或工程部提供之样品作为检验依据检验项目为: 6.2.1 毛边: (Burr)a. 毛边应在 0.08mm 以下。 b.毛边的产生方向不得在配合面上, 亦不得在有印刷部份及可见面上c.不允许锐利之毛边6.2.2 破裂: (Crack)a.除铝材外, 冲断, 弯角, 抽拉等部位不得有龟裂b.抽孔不得歪斜, 且抽孔部份不能裂开c.非设计上的裂痕不可有6.2.3 生锈: (Rust)a.表面不得有水斑, 腐蚀, 生锈, 起泡, 油污, 重在伤痕。镀层斑点下载后可任意编辑状脱落等现像或不应有的加工痕迹b.材质( 如镀锌铁板 SECC,马口铁 SPTD,加工后不再经表面处理者, 除切口处外表面皆不可生锈, 但切口处之生锈之情形太严重时, 需用干布擦拭清洁, 于加工后于经电镀表面处理的金属零件, 其表面及切口处均不得生锈, 点焊 SPOT 后以银漆或喷漆等表面处理方式覆盖表面c.镀锡铁板 SPSD 须过锡炉部份的切断面不得生锈6.2.4 油渍: (Oil)不可有6.2.5 电镀: ( Plating) 6.2.5.1.镀锌, 镀五彩( EP-Fe/Zn-Cr3) 镀白锌( EP-Fe/Zn3) a. 外观检查: 表面不得有水斑, 腐蚀, 生锈, 起泡, 重大伤痕痕, 斑点状况脱落等现像或不应有之加工痕迹, b.镀层厚度除圆面另有规定者, 依其规定应在 5UM 以上6.2....
