玉米粉碎机电气控制柜的制作设计说明书

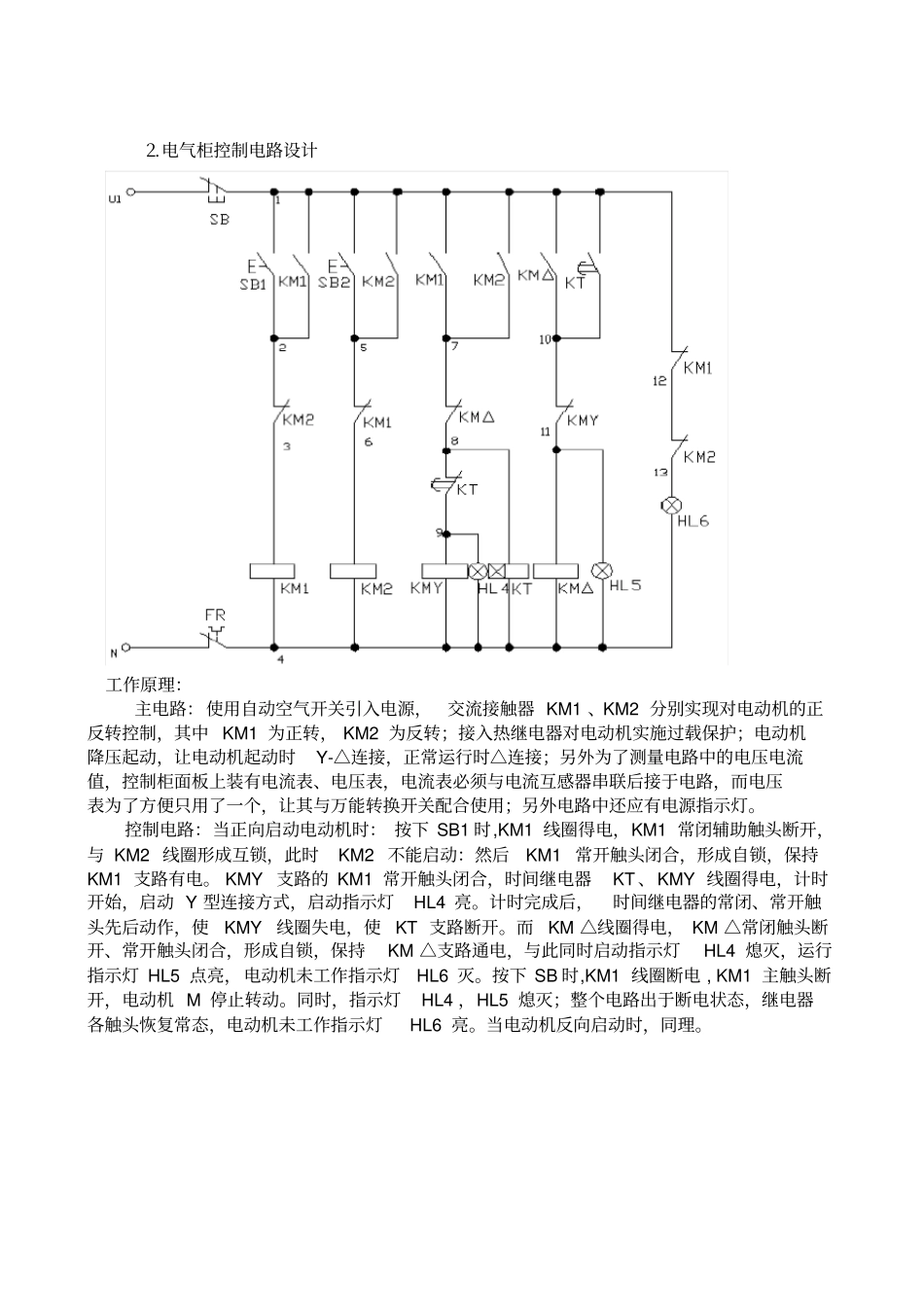

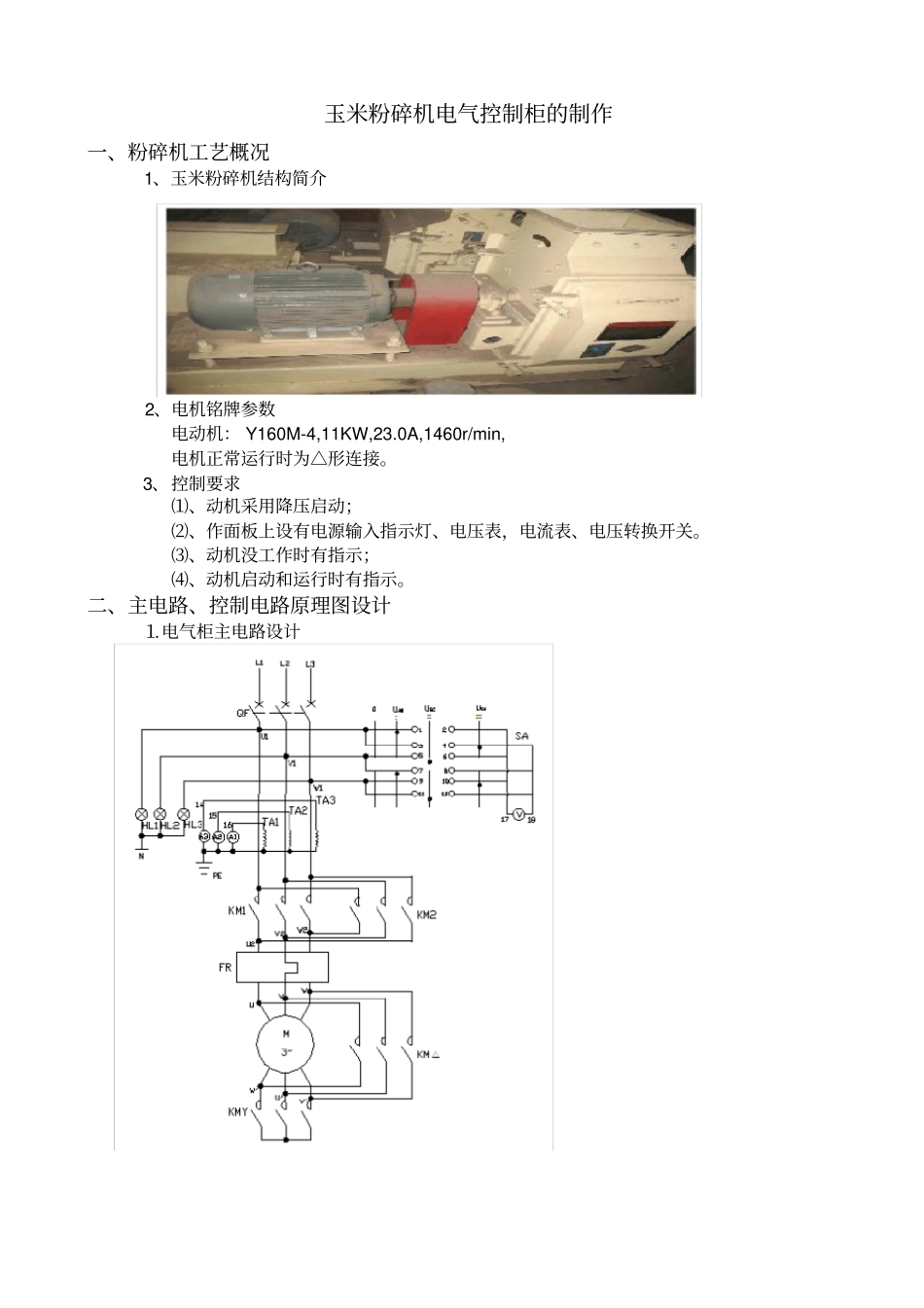

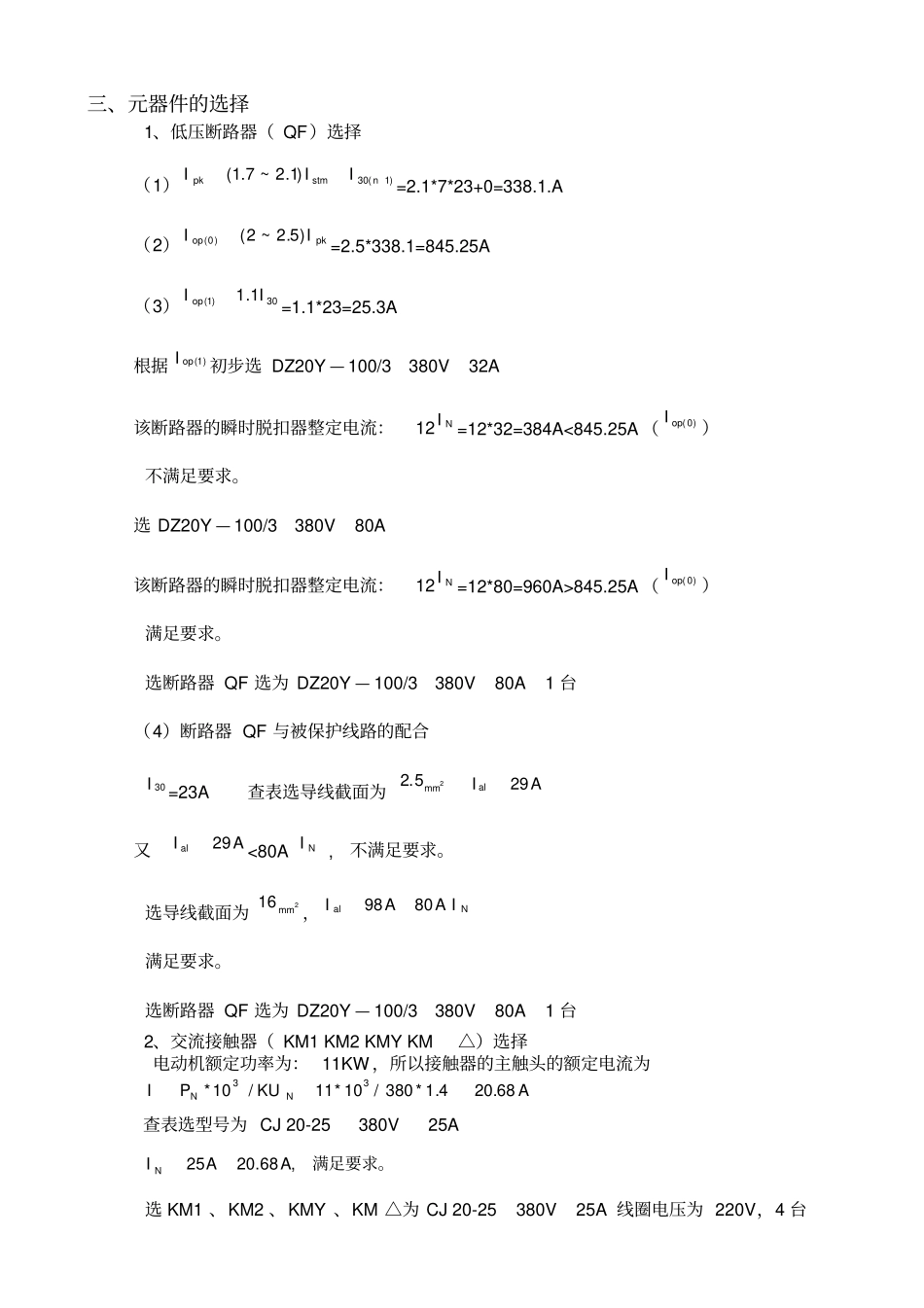

玉米粉碎机电气控制柜的制作一、粉碎机工艺概况1、玉米粉碎机结构简介2、电机铭牌参数电动机： Y160M-4,11KW,23.0A,1460r/min, 电机正常运行时为△形连接。3、控制要求⑴、动机采用降压启动；⑵、作面板上设有电源输入指示灯、电压表，电流表、电压转换开关。⑶、动机没工作时有指示；⑷、动机启动和运行时有指示。二、主电路、控制电路原理图设计⒈电气柜主电路设计⒉电气柜控制电路设计工作原理：主电路：使用自动空气开关引入电源，交流接触器 KM1 、KM2 分别实现对电动机的正反转控制，其中 KM1 为正转， KM2 为反转；接入热继电器对电动机实施过载保护；电动机降压起动，让电动机起动时Y-△连接，正常运行时△连接；另外为了测量电路中的电压电流值，控制柜面板上装有电流表、电压表，电流表必须与电流互感器串联后接于电路，而电压表为了方便只用了一个，让其与万能转换开关配合使用；另外电路中还应有电源指示灯。控制电路：当正向启动电动机时： 按下 SB1 时,KM1 线圈得电，KM1 常闭辅助触头断开，与 KM2 线圈形成互锁，此时KM2 不能启动：然后KM1 常开触头闭合，形成自锁，保持KM1 支路有电。 KMY 支路的 KM1 常开触头闭合，时间继电器KT 、KMY 线圈得电，计时开始，启动 Y 型连接方式，启动指示灯HL4 亮。计时完成后，时间继电器的常闭、常开触头先后动作，使KMY线圈失电，使KT 支路断开。而KM △线圈得电， KM △常闭触头断开、常开触头闭合，形成自锁，保持KM △支路通电，与此同时启动指示灯HL4 熄灭，运行指示灯 HL5 点亮，电动机未工作指示灯HL6 灭。按下 SB 时,KM1 线圈断电 , KM1 主触头断开，电动机 M 停止转动。同时，指示灯HL4 ，HL5 熄灭；整个电路出于断电状态，继电器各触头恢复常态，电动机未工作指示灯HL6 亮。当电动机反向启动时，同理。三、元器件的选择1、低压断路器（ QF）选择（1）)1(30)1.2~7.1(nstmpkIII=2.1*7*23+0=338.1.A （2）pkopII)5.2~2()0(=2.5*338.1=845.25A （3）30)1(1.1II op=1.1*23=25.3A 根据)1(opI初步选 DZ20Y — 100/3 380V 32A 该断路器的瞬时脱扣器整定电流：12NI=12*32=384A<845.25A （)0(opI）不满足要求。选 DZ20Y — 100/3 380V 80A 该断路器的瞬时脱扣器整定电流：12NI=12*80=960A>845.25A （)0(opI）满足要求。选断路器 QF 选为 DZ20Y — 100/3 380V 80A 1 台（4）断路器 QF 与被保护线路的配合30I=23A...
