建筑构造设计复习模板VIP专享

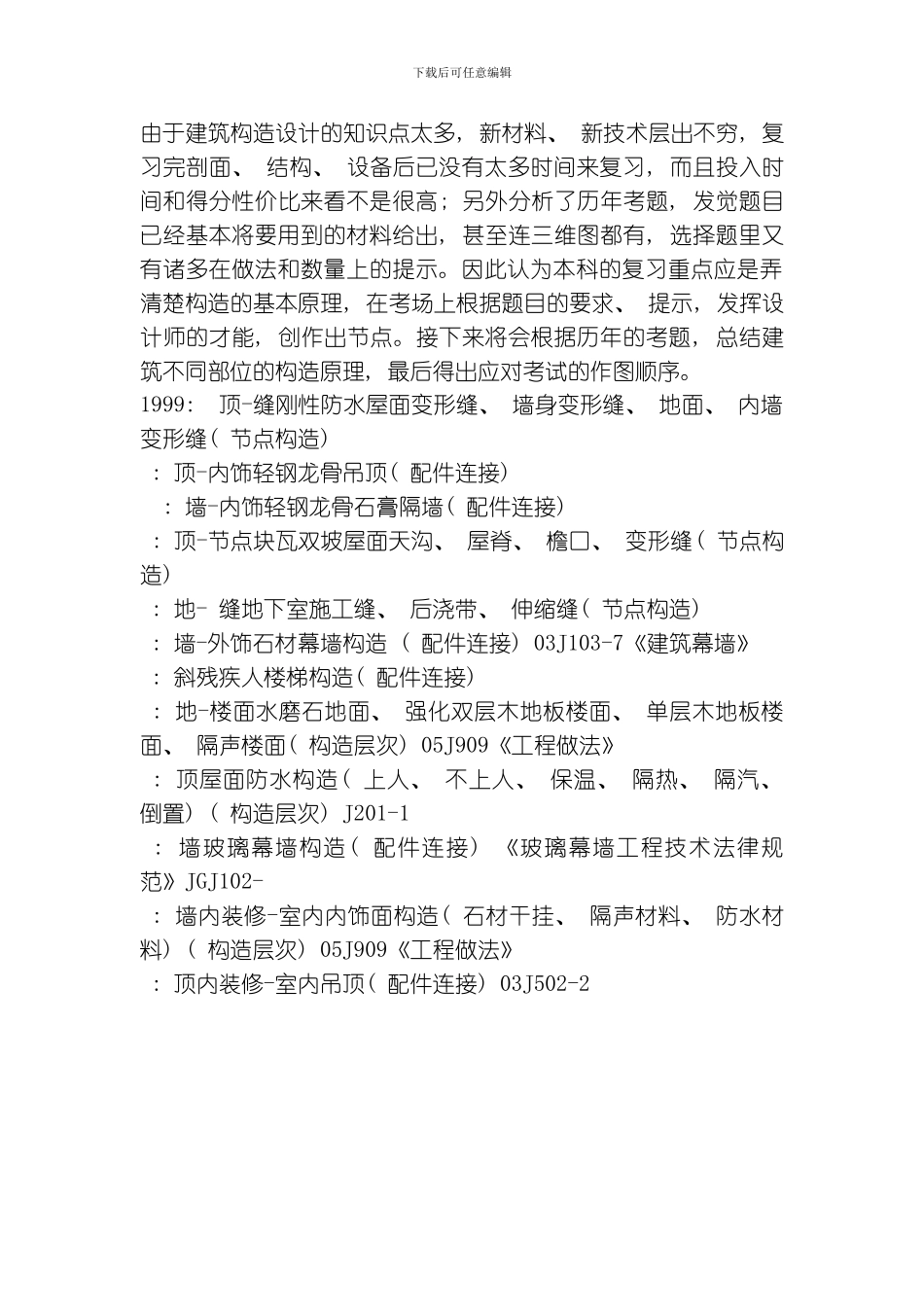

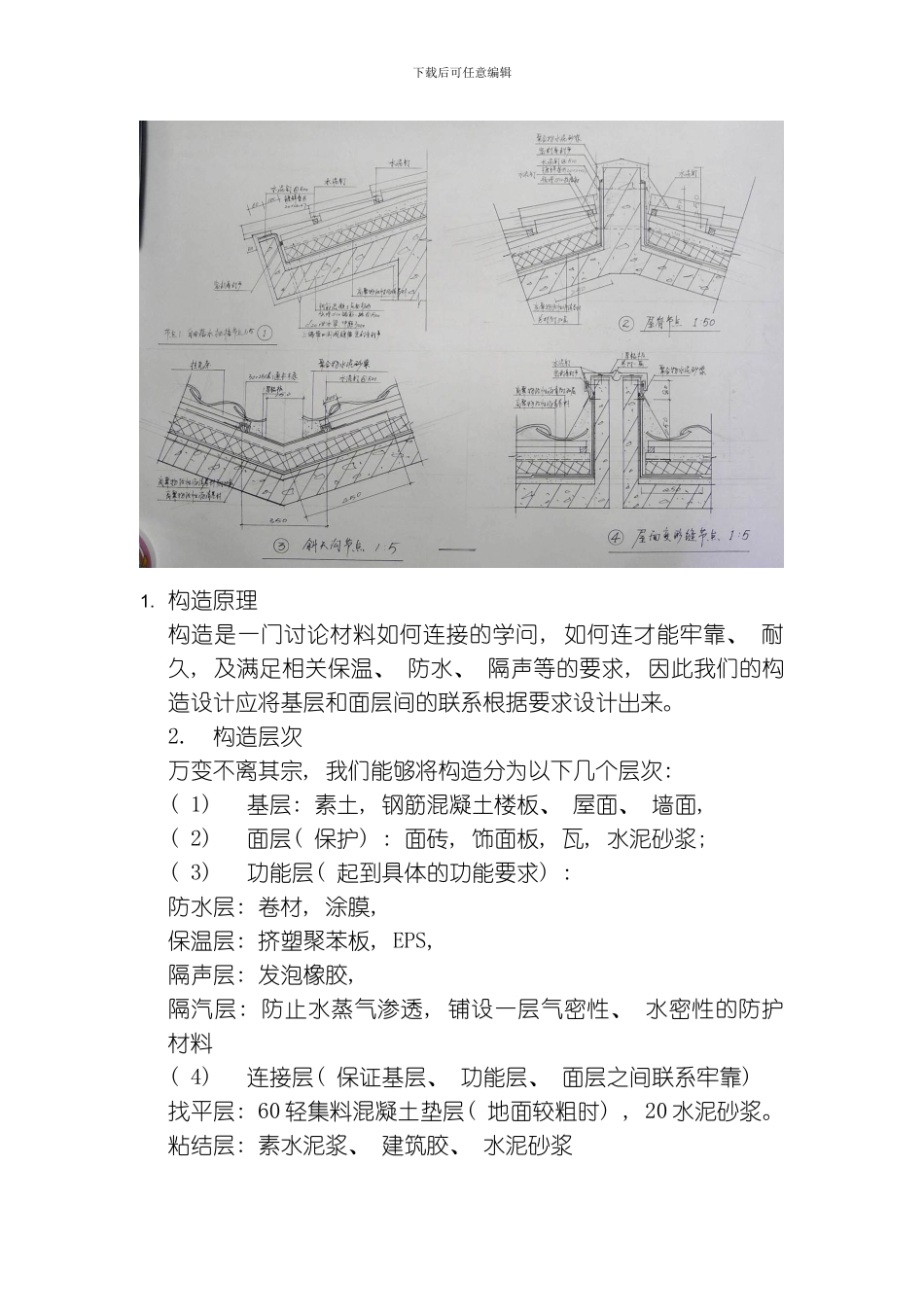

下载后可任意编辑由于建筑构造设计的知识点太多, 新材料、 新技术层出不穷, 复习完剖面、 结构、 设备后已没有太多时间来复习, 而且投入时间和得分性价比来看不是很高; 另外分析了历年考题, 发觉题目已经基本将要用到的材料给出, 甚至连三维图都有, 选择题里又有诸多在做法和数量上的提示。因此认为本科的复习重点应是弄清楚构造的基本原理, 在考场上根据题目的要求、 提示, 发挥设计师的才能, 创作出节点。接下来将会根据历年的考题, 总结建筑不同部位的构造原理, 最后得出应对考试的作图顺序。1999: 顶-缝刚性防水屋面变形缝、 墙身变形缝、 地面、 内墙变形缝( 节点构造) : 顶-内饰轻钢龙骨吊顶( 配件连接) : 墙-内饰轻钢龙骨石膏隔墙( 配件连接) : 顶-节点块瓦双坡屋面天沟、 屋脊、 檐口、 变形缝( 节点构造) : 地- 缝地下室施工缝、 后浇带、 伸缩缝( 节点构造) : 墙-外饰石材幕墙构造 ( 配件连接) 03J103-7《建筑幕墙》 : 斜残疾人楼梯构造( 配件连接) : 地-楼面水磨石地面、 强化双层木地板楼面、 单层木地板楼面、 隔声楼面( 构造层次) 05J909《工程做法》 : 顶屋面防水构造( 上人、 不上人、 保温、 隔热、 隔汽、 倒置) ( 构造层次) J201-1 : 墙玻璃幕墙构造( 配件连接) 《玻璃幕墙工程技术法律规范》JGJ102- : 墙内装修-室内内饰面构造( 石材干挂、 隔声材料、 防水材料) ( 构造层次) 05J909《工程做法》 : 顶内装修-室内吊顶( 配件连接) 03J502-2下载后可任意编辑下载后可任意编辑1. 构造原理构造是一门讨论材料如何连接的学问, 如何连才能牢靠、 耐久, 及满足相关保温、 防水、 隔声等的要求, 因此我们的构造设计应将基层和面层间的联系根据要求设计出来。2. 构造层次万变不离其宗, 我们能够将构造分为以下几个层次: ( 1) 基层: 素土, 钢筋混凝土楼板、 屋面、 墙面, ( 2) 面层( 保护) : 面砖, 饰面板, 瓦, 水泥砂浆; ( 3) 功能层( 起到具体的功能要求) : 防水层: 卷材, 涂膜, 保温层: 挤塑聚苯板, EPS, 隔声层: 发泡橡胶, 隔汽层: 防止水蒸气渗透, 铺设一层气密性、 水密性的防护材料( 4) 连接层( 保证基层、 功能层、 面层之间联系牢靠) 找平层: 60 轻集料混凝土垫层( 地面较粗时) , 20 水泥砂浆。粘结层: 素水泥浆、 建筑胶、 水泥砂浆下载后可任意编辑拉结层: 采纳拉结的方式联系...
