建筑结构变形缝密封设计及选材模板

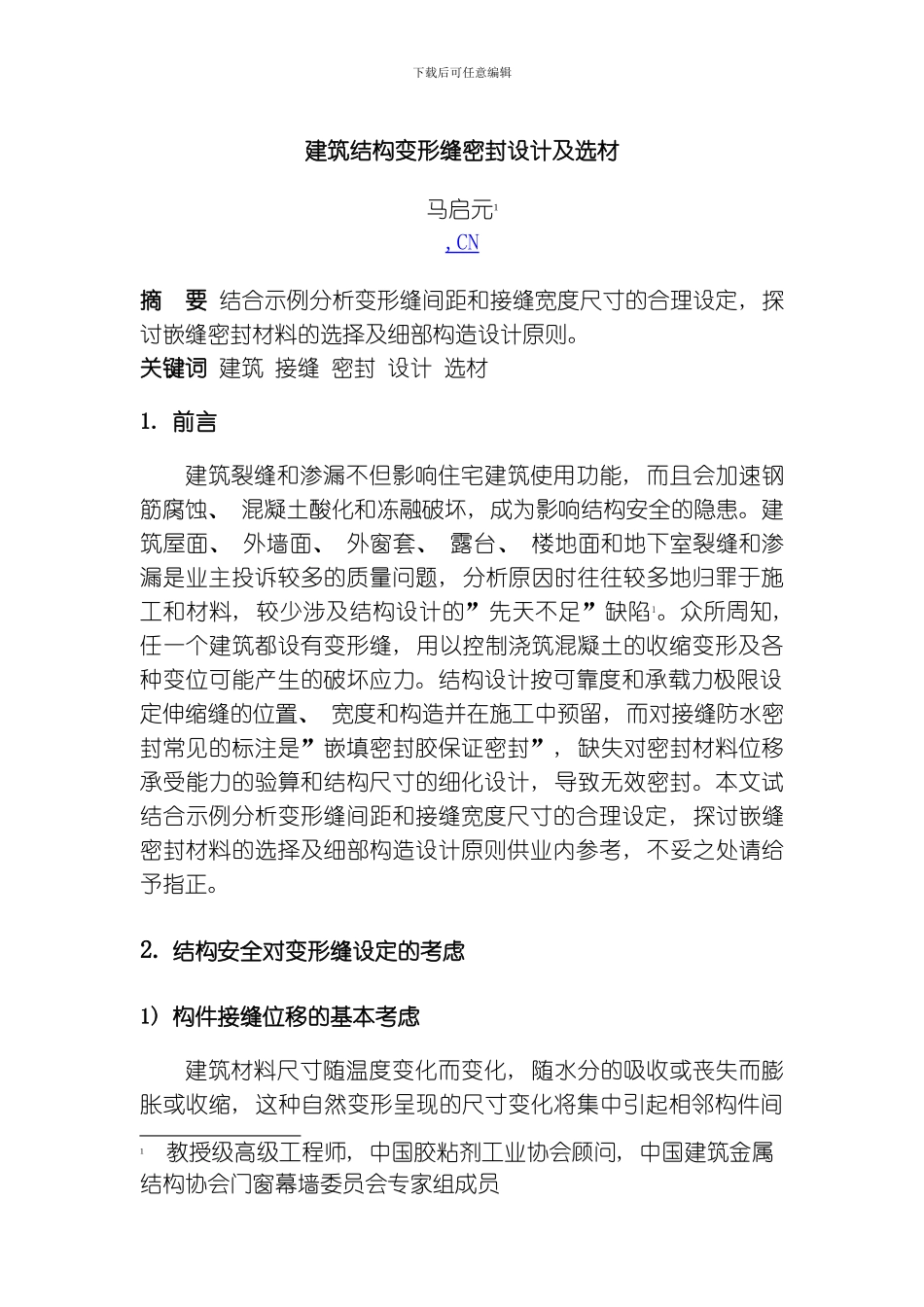

下载后可任意编辑建筑结构变形缝密封设计及选材马启元1,CN摘 要 结合示例分析变形缝间距和接缝宽度尺寸的合理设定, 探讨嵌缝密封材料的选择及细部构造设计原则。关键词 建筑 接缝 密封 设计 选材1. 前言建筑裂缝和渗漏不但影响住宅建筑使用功能, 而且会加速钢筋腐蚀、 混凝土酸化和冻融破坏, 成为影响结构安全的隐患。建筑屋面、 外墙面、 外窗套、 露台、 楼地面和地下室裂缝和渗漏是业主投诉较多的质量问题, 分析原因时往往较多地归罪于施工和材料, 较少涉及结构设计的”先天不足”缺陷1。众所周知, 任一个建筑都设有变形缝, 用以控制浇筑混凝土的收缩变形及各种变位可能产生的破坏应力。结构设计按可靠度和承载力极限设定伸缩缝的位置、 宽度和构造并在施工中预留, 而对接缝防水密封常见的标注是”嵌填密封胶保证密封”, 缺失对密封材料位移承受能力的验算和结构尺寸的细化设计, 导致无效密封。本文试结合示例分析变形缝间距和接缝宽度尺寸的合理设定, 探讨嵌缝密封材料的选择及细部构造设计原则供业内参考, 不妥之处请给予指正。2. 结构安全对变形缝设定的考虑1) 构件接缝位移的基本考虑建筑材料尺寸随温度变化而变化, 随水分的吸收或丧失而膨胀或收缩, 这种自然变形呈现的尺寸变化将集中引起相邻构件间1 教授级高级工程师, 中国胶粘剂工业协会顾问, 中国建筑金属结构协会门窗幕墙委员会专家组成员下载后可任意编辑接接缝尺寸伸缩变化, 即接缝位移。在相同条件下, 接缝位移量的大小取决于构件长度和材料线膨胀系数, 取决于材料对水及环境湿度的敏感程度。材料的自然膨胀或收缩受到约束或者相邻构件的间隙尺寸过小或连接无法调节时, 构件的形变( 接缝位移) 受到限制或阻挠, 材料将会产生超过极限状态的应力, 在一个或多个应力集中区产生裂缝或结构性开裂或者造成构件端部破坏, 严重时出现结构性挠曲会造成难以控制的裂缝或更大的危害, 这是结构设计首要关注的问题。结构变形和位移的调节和控制措施是限制结构体的尺寸, 设置伸缩缝将超长结构合理地分隔成多个独立单元, 将变形位移量减小到能安全控制的程度, 考虑到结构防水就必须同时对贯穿的变形缝进行嵌填密封, 保证变形和位移不受约束并防止渗水对结构的危害。2) 变形缝间隔距离的设定混凝土水化凝固过程中体积收缩, 最终收缩率一般为 0.04%～0.08%, 由于内外的不均匀性, 混凝土( 特别是表面) 的收缩受约束同时产生拉应力, 结构配筋...
