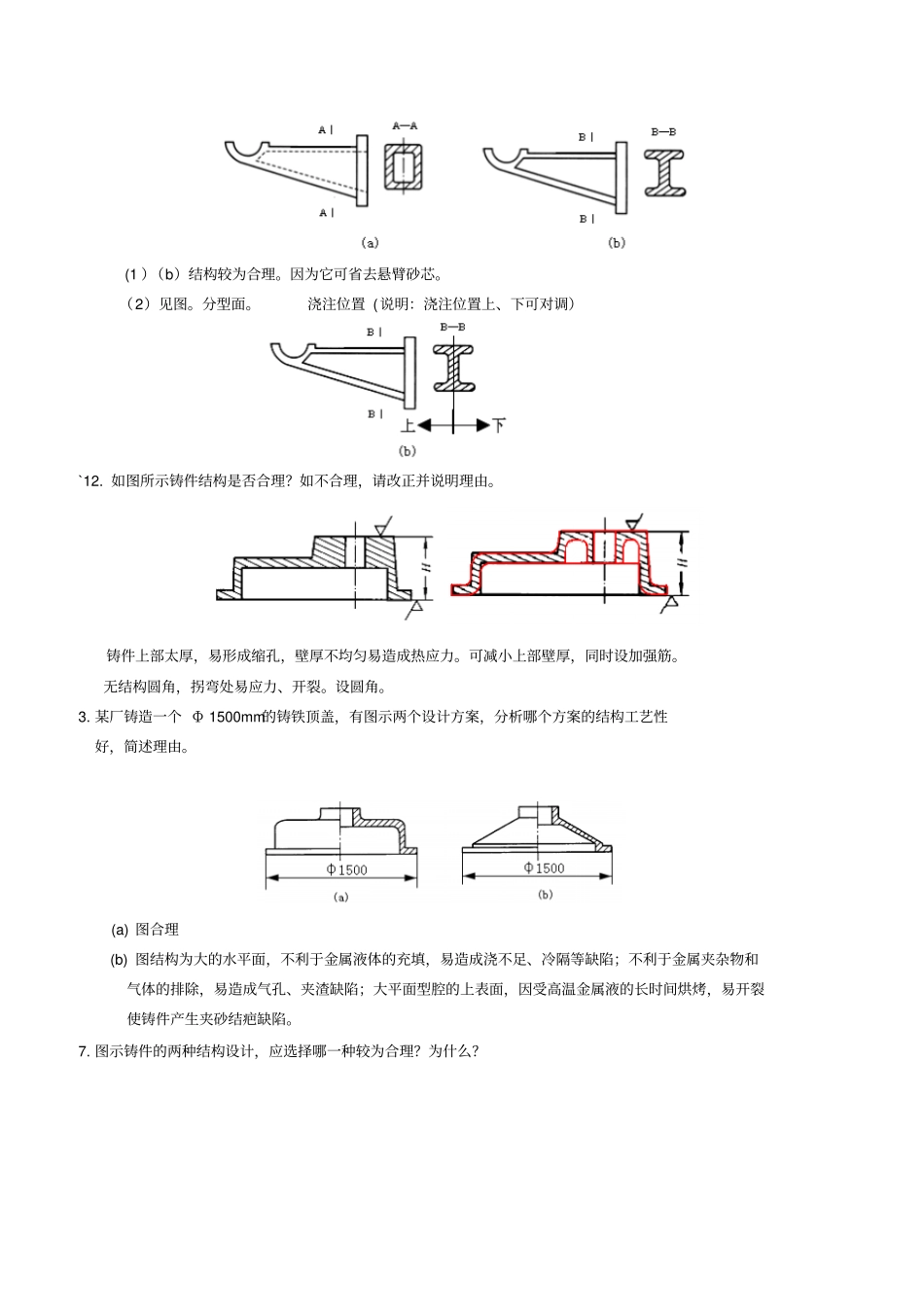

1. 分析图示轨道铸件热应力的分布，并用虚线表示出铸件的变形方向。工艺上如何解决？轨道上部较下部厚，上部冷却速度慢，而下部冷却速度快。因此，上部产生拉应力，下部产生压应力。变形方向如图。反变形法5. 如图一底座铸铁零件，有两种浇注位置和分型面方案，请你选择一最佳方案，并说明理由。方案 ( Ⅱ ) 最佳 . 。理由：方案 ( Ⅰ)是分模造型，上下铸件易错边，铸件尺寸精度差。方案 ( Ⅱ) 是整模造型 , 铸件尺寸精度高。内腔无需砂芯成型，它是靠上、下型自带砂芯来成形。6. 下图为支架零件简图。材料HT200，单件小批量生产。（1）选择铸型种类（2）按模型分类应采用何种造型方法？（3）在图中标出分型面、浇注位置、加工余量(1) 砂型铸造， (2) 整模造型（3）分型面、浇注位置、加工余量：见图9. 如图，支架两种结构设计。（1）从铸件结构工艺性方面分析，何种结构较为合理？简要说明理由。（2）在你认为合理的结构图中标出铸造分型面和浇注位置。(1 ）（b）结构较为合理。因为它可省去悬臂砂芯。（2）见图。分型面。浇注位置 (说明：浇注位置上、下可对调）`12. 如图所示铸件结构是否合理？如不合理，请改正并说明理由。铸件上部太厚，易形成缩孔，壁厚不均匀易造成热应力。可减小上部壁厚，同时设加强筋。无结构圆角，拐弯处易应力、开裂。设圆角。3. 某厂铸造一个 Φ 1500mm的铸铁顶盖，有图示两个设计方案，分析哪个方案的结构工艺性好，简述理由。(a) 图合理(b) 图结构为大的水平面，不利于金属液体的充填，易造成浇不足、冷隔等缺陷；不利于金属夹杂物和气体的排除，易造成气孔、夹渣缺陷；大平面型腔的上表面，因受高温金属液的长时间烘烤，易开裂使铸件产生夹砂结疤缺陷。7. 图示铸件的两种结构设计，应选择哪一种较为合理？为什么？零件一 ： (b) 合理。它的分型面是一平面，可减少造型工作量，降低模板制造费用。零件二 :(a) 合理。凸台便于起模，而a 图所示的凸台需用活块或增加外部芯子才能起模。8. 改正下列砂型铸造件结构的不合理之处。并说明理由（a）图：铸件外形应力求简单，尽量不用活块和型芯。图a 上凸台妨碍起模，需采用活块或型芯或三箱造型。将外凸改为内凸，有利于外形起模，且不影响内腔成形。(b) 图：凸台结构应便于起模。图示的凸台需用活块或增加外部芯子才能起模。将凸台延长到分型面，省去了活块或芯。9. 改正下列砂型铸造件结构的不合理之处。并说明理由(a)图：减少...
