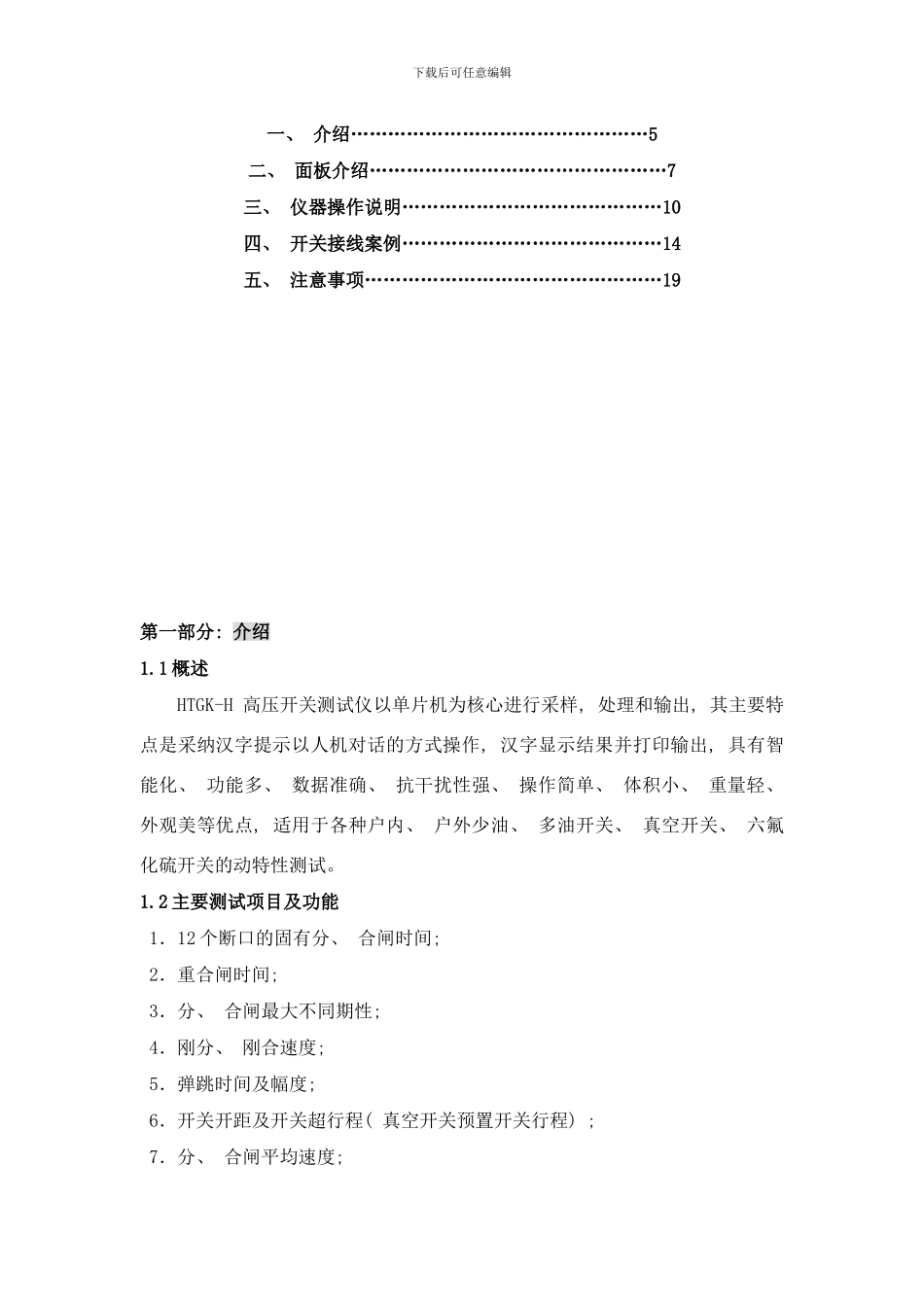

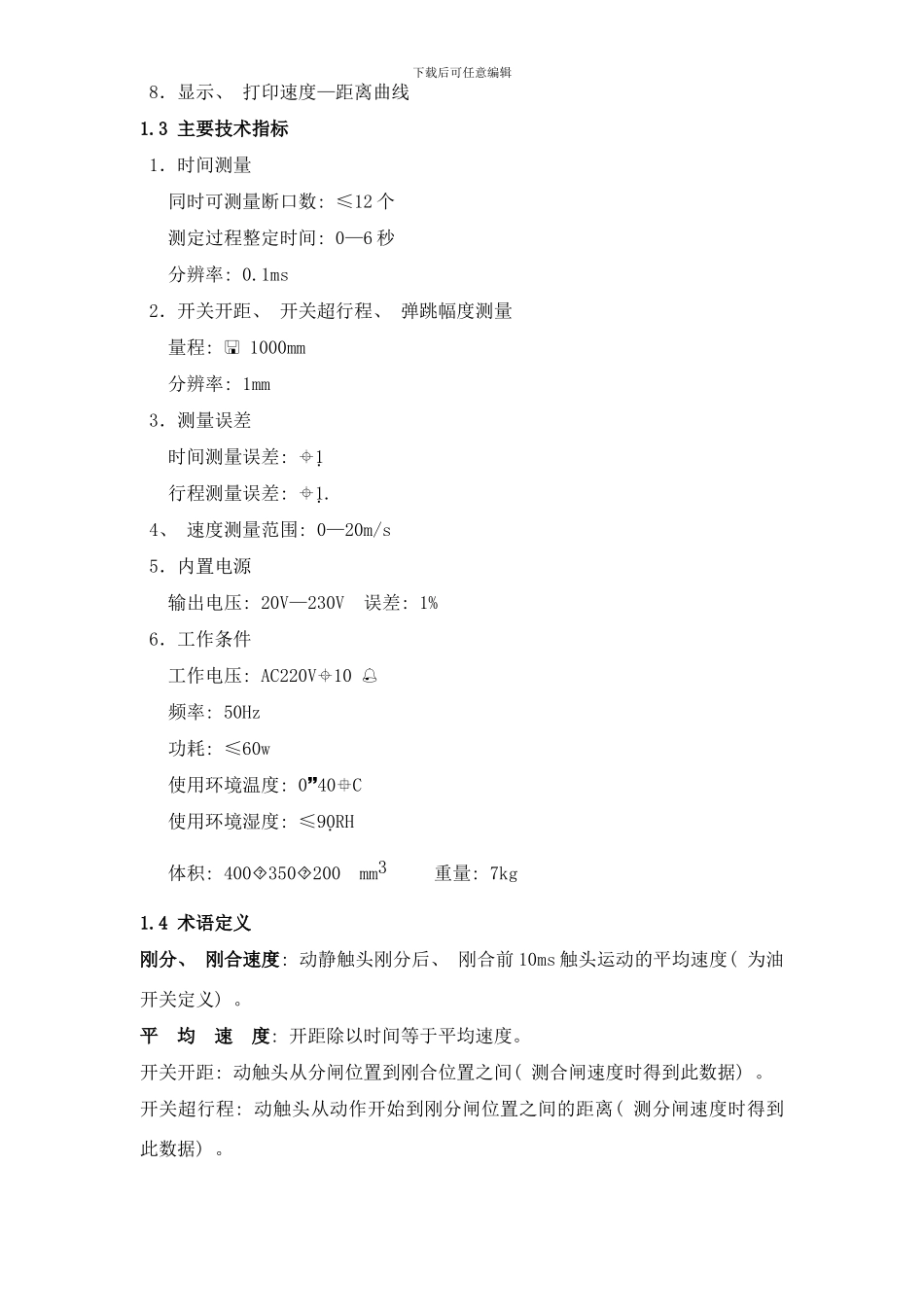

下载后可任意编辑开关机械特性测试仪说明书由于输入输出端子、 测试柱等均有可能带电压, 在插拔测试线、 电源插座时, 会产生电火花, 小心电击, 避开触电危险, 注意人身安全! 安全要求请阅读下列安全注意事项, 以免人身损害, 为了避开可能发生的危险, 只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身损害使用适当的电源线。只可使用专用而且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时, 请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险, 请注意所有额定值和标记。在进行连接之前, 请阅读使用说明书, 以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避开接触裸露电路和带电金属。有电时, 请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告: 警告字句指出可能造成人身伤亡的状况或做法。目 录下载后可任意编辑一、 介绍…………………………………………5二、 面板介绍…………………………………………7三、 仪器操作说明……………………………………10四、 开关接线案例……………………………………14五、 注意事项…………………………………………19第一部分: 介绍1.1 概述HTGK-H 高压开关测试仪以单片机为核心进行采样, 处理和输出, 其主要特点是采纳汉字提示以人机对话的方式操作, 汉字显示结果并打印输出, 具有智能化、 功能多、 数据准确、 抗干扰性强、 操作简单、 体积小、 重量轻、 外观美等优点, 适用于各种户内、 户外少油、 多油开关、 真空开关、 六氟化硫开关的动特性测试。1.2 主要测试项目及功能1．12 个断口的固有分、 合闸时间; 2．重合闸时间; 3．分、 合闸最大不同期性; 4．刚分、 刚合速度; 5．弹跳时间及幅度; 6．开关开距及开关超行程( 真空开关预置开关行程) ; 7．分、 合闸平均速度; 下载后可任意编辑8．显示、 打印速度—距离曲线1.3 主要技术指标1．时间测量同时可测量断口数: ≤12 个测定过程整定时间: 0—6 秒分辨率: 0.1ms2．开关开距、 开关超行程、 弹跳幅度测量量程: 1000mm分辨率: 1mm 3．测量误差时间测量误差: 1行程测量误差: 1. 4、 速度测量范围: 0—20m/s5．内置电源输出电压: 20V—230V 误差: 1%6．工作条件 工作电压: AC220V10 ...
