化工设备安装方案VIP免费

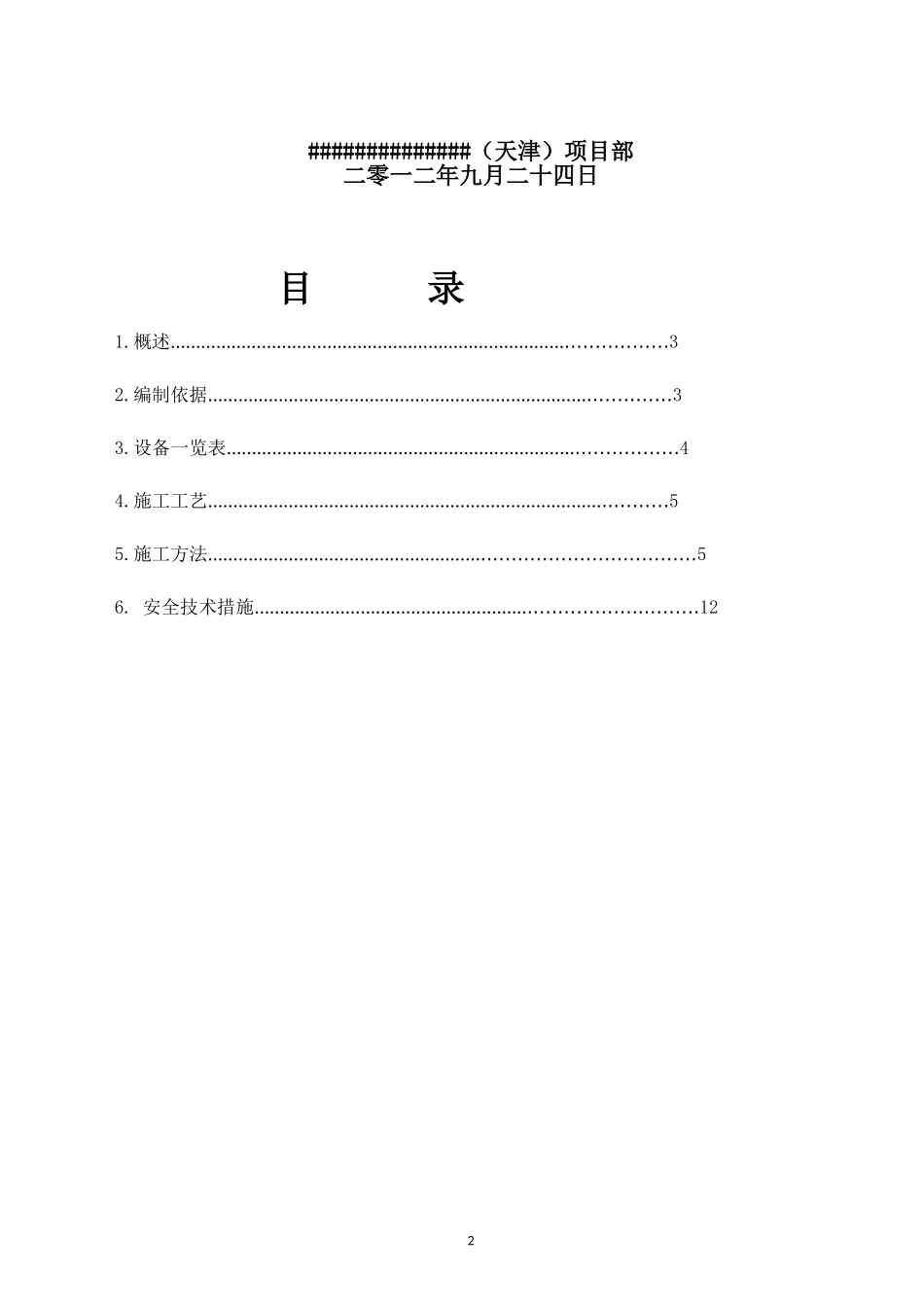

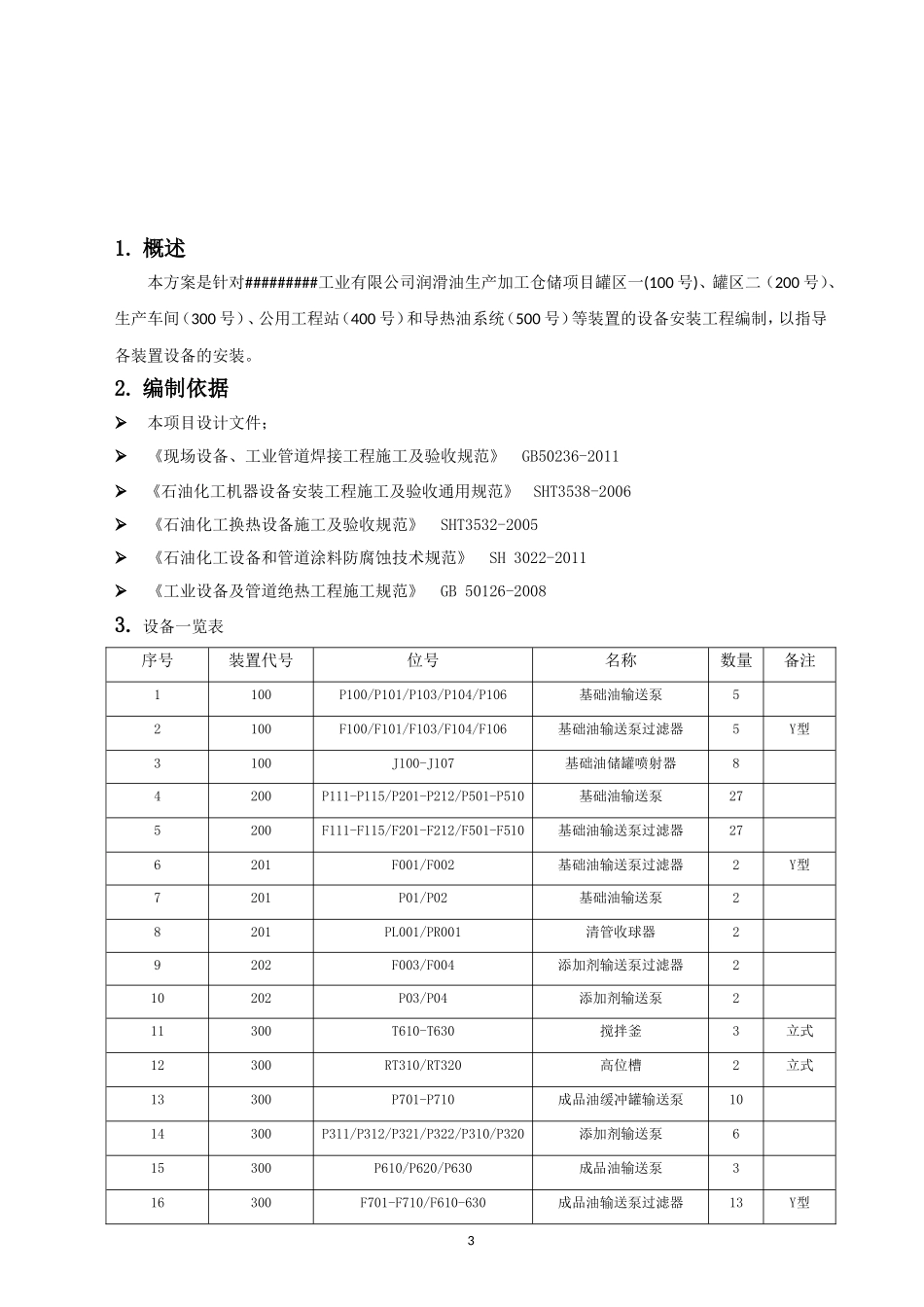

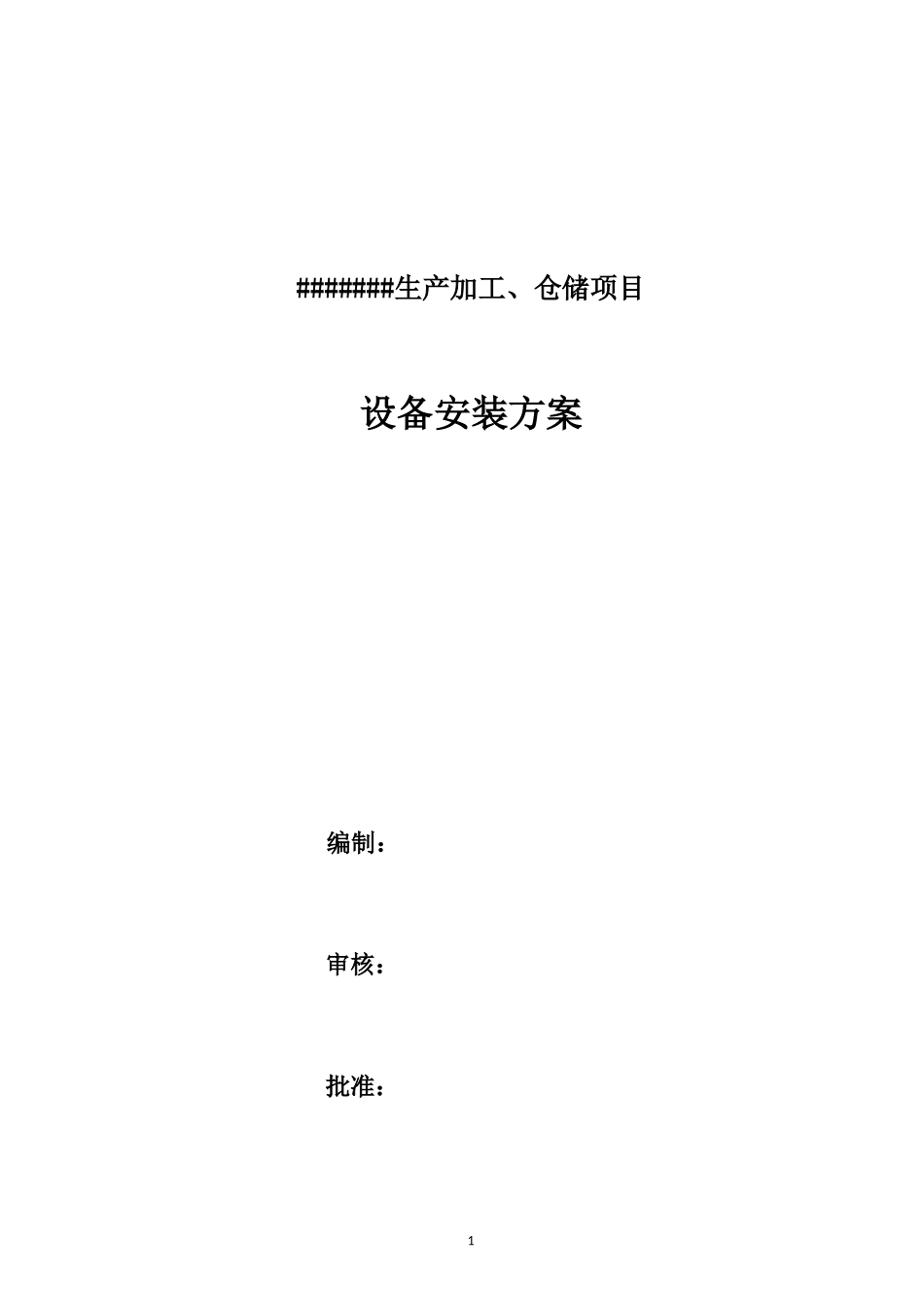

#######生产加工、仓储项目设备安装方案编制：审核：批准：1##############（天津）项目部二零一二年九月二十四日目录1.概述……………………………………………………………………..……………32.编制依据…………………………………………………………………..…………33.设备一览表……………………………………………………………..……………44.施工工艺……………………………………………………………………..………55.施工方法………………………………………………..……………………………56.安全技术措施………………………………………………..……………..………1221.概述本方案是针对#########工业有限公司润滑油生产加工仓储项目罐区一(100号)、罐区二（200号）、生产车间（300号）、公用工程站（400号）和导热油系统（500号）等装置的设备安装工程编制，以指导各装置设备的安装。2.编制依据本项目设计文件；《现场设备、工业管道焊接工程施工及验收规范》GB50236-2011《石油化工机器设备安装工程施工及验收通用规范》SHT3538-2006《石油化工换热设备施工及验收规范》SHT3532-2005《石油化工设备和管道涂料防腐蚀技术规范》SH3022-2011《工业设备及管道绝热工程施工规范》GB50126-20083.设备一览表序号装置代号位号名称数量备注1100P100/P101/P103/P104/P106基础油输送泵52100F100/F101/F103/F104/F106基础油输送泵过滤器5Y型3100J100-J107基础油储罐喷射器84200P111-P115/P201-P212/P501-P510基础油输送泵275200F111-F115/F201-F212/F501-F510基础油输送泵过滤器276201F001/F002基础油输送泵过滤器2Y型7201P01/P02基础油输送泵28201PL001/PR001清管收球器29202F003/F004添加剂输送泵过滤器210202P03/P04添加剂输送泵211300T610-T630搅拌釜3立式12300RT310/RT320高位槽2立式13300P701-P710成品油缓冲罐输送泵1014300P311/P312/P321/P322/P310/P320添加剂输送泵615300P610/P620/P630成品油输送泵316300F701-F710/F610-630成品油输送泵过滤器13Y型317300F310/F320基础油输送泵过滤器2Y型18300P311/P312/P322/P310/P320添加剂输送泵519300P610/P620/P630搅拌釜输送泵320300A701-A710成品油缓冲储罐清洗喷头1021300J701/J702/J706/J707成品油缓冲储罐喷射器422300J702成品油罐喷射器23300J706成品油罐喷射器24300J707成品油罐喷射器25300A320Aa-d桶装添加剂加热箱426300A319/A319a桶装料卸料系统227300A3141-5升灌装线128300A3154升灌装线129300A31620升灌装线130300A317200灌装线131300K600引风机132400AK400A/K400B/K400C螺杆式空压机333400AT400A/T400B/T400C螺杆式空压机空气储罐334400AF401A-F401C高效除油器335400AF402A-F402C前置过滤器336400AF403A-F403C后置过滤器337400AD400A/D400B/D400C无热再生干燥器34.施工工艺4施工方案編制场地布置施工准备基础验收设备运输铲麻面放垫铁设备检查确定管口方位设备就位设备初找正5.施工方法5.1施工准备1)技术人员在审图后参加设计交底，针对存在的问题提请设计解决。2)编制施工方案，报审批后指导施工。3)施工前，根据设计图纸、施工方案对参与施工的作业人员进行技术交底，明确施工方法、工艺要求、检验标准等内容。4)按照施工要求做好现场临设、准备好机具与措施用料。5.2开箱检验及保管1)开箱前应查明设备型号、位号和箱号；2)开箱前最好将设备搬运至安装地点附近，以减少开箱后的搬运工作；3)开箱后，对设备上的精加工表面应进行保护，对零部件和附件不得直接放在地面上，精密的零部件和附件最好放在木板架上，并采取保护措施，对暂时不安装的设备及附件应标明位号4)交付安装的设备及附件，必须符合设计要求，并附有出厂合格证明书及安装说明书等技术文件。5.3入库保管1)开箱后，应由安装施工人员对设备进行检查。重点是设备有无损坏，零部件、附件有无短缺；2)在安装之前，对已开箱检验过的设备及零部件要妥善存放和保管。3)设备开箱检验应在TCC、监理的共同参加下进行。检验时对照装箱单及图纸，检查并清点，并认真填写《设备开箱记录》5.4二次罐浆1)设备调整后，各组垫铁均应压紧，用手锤逐组轻击听...
