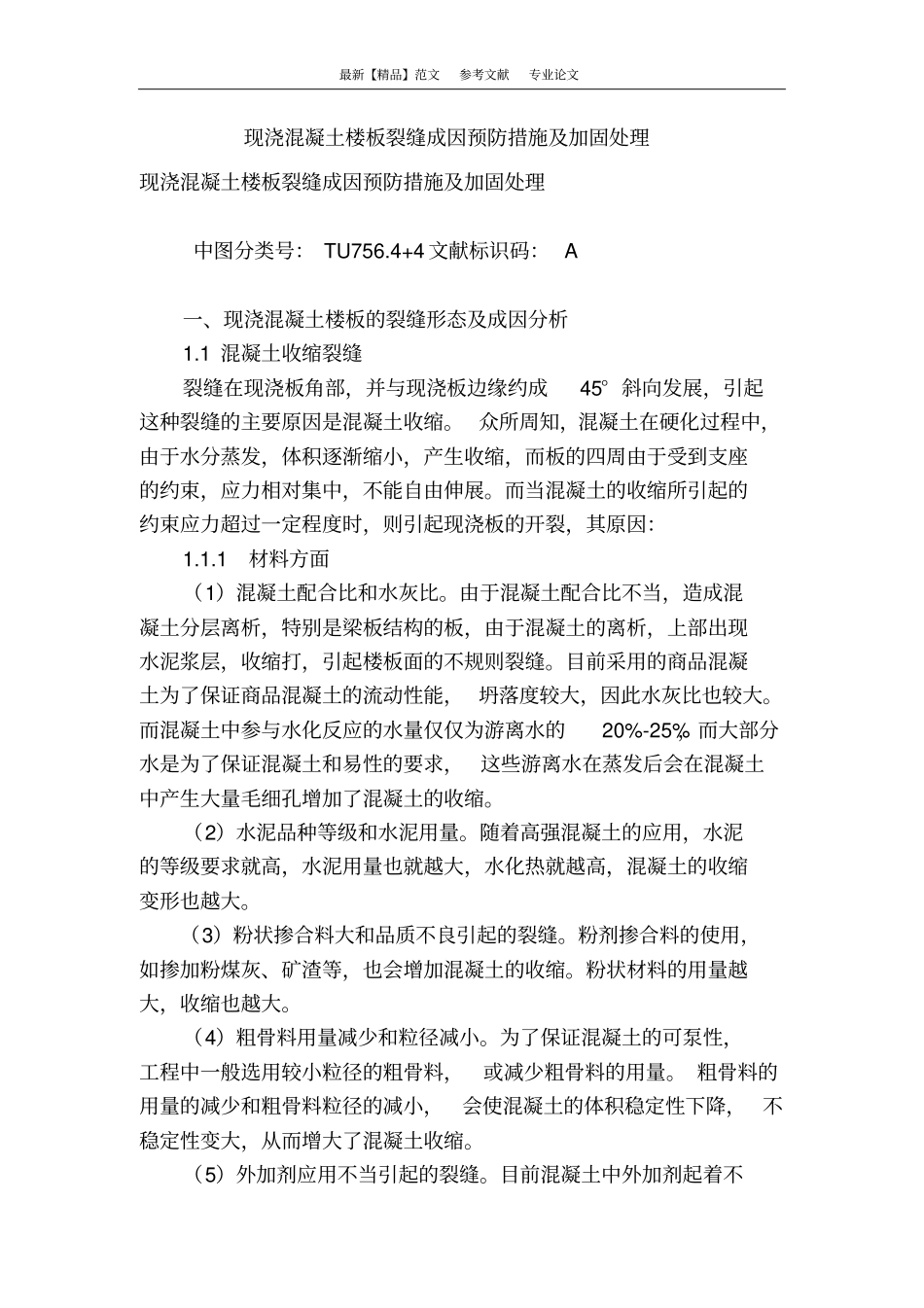

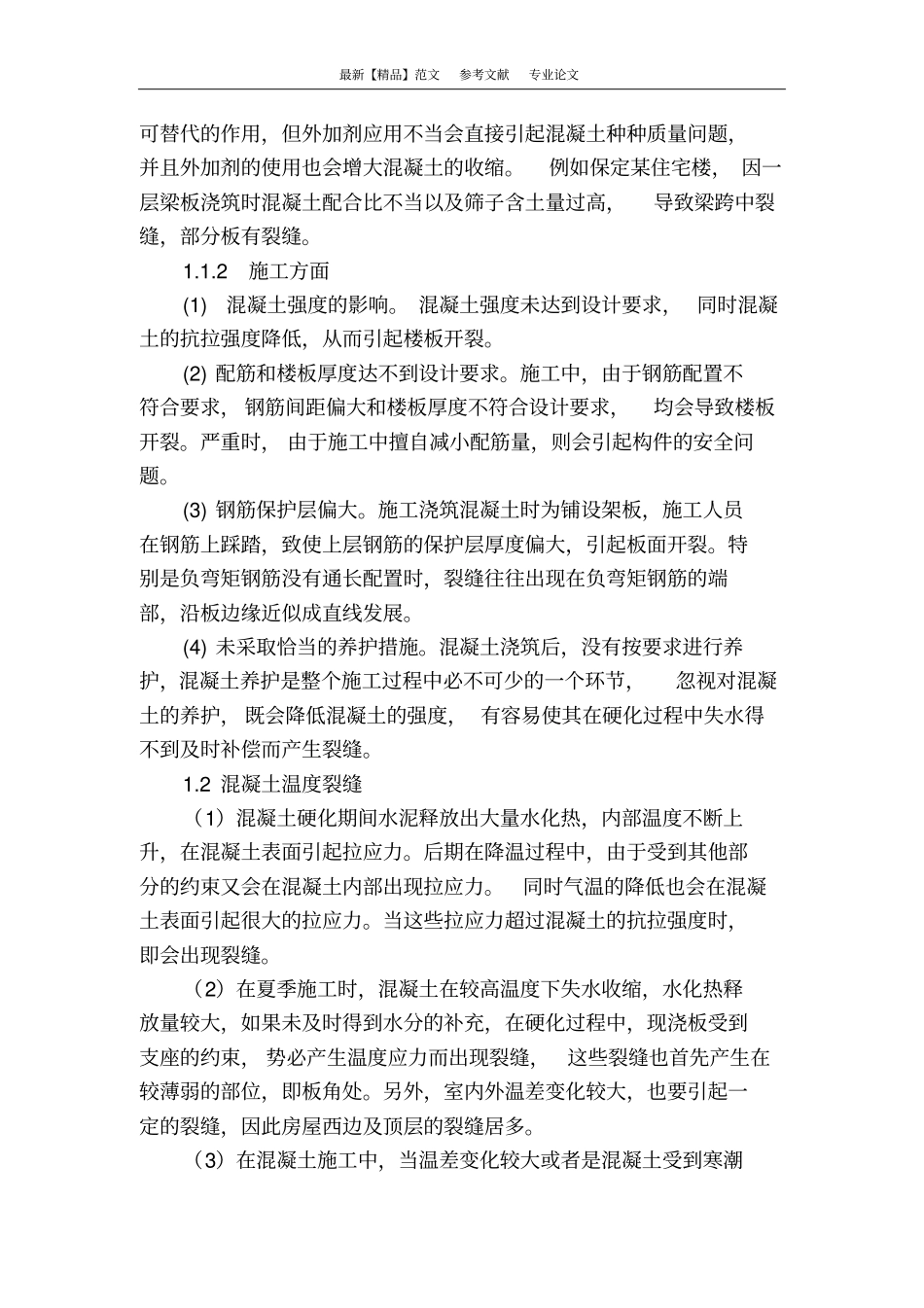

最新【精品】范文参考文献专业论文现浇混凝土楼板裂缝成因预防措施及加固处理现浇混凝土楼板裂缝成因预防措施及加固处理中图分类号： TU756.4+4 文献标识码： A 一、现浇混凝土楼板的裂缝形态及成因分析1.1 混凝土收缩裂缝裂缝在现浇板角部，并与现浇板边缘约成45° 斜向发展，引起这种裂缝的主要原因是混凝土收缩。 众所周知，混凝土在硬化过程中，由于水分蒸发，体积逐渐缩小，产生收缩，而板的四周由于受到支座的约束，应力相对集中，不能自由伸展。而当混凝土的收缩所引起的约束应力超过一定程度时，则引起现浇板的开裂，其原因：1.1.1 材料方面（1）混凝土配合比和水灰比。由于混凝土配合比不当，造成混凝土分层离析，特别是梁板结构的板，由于混凝土的离析，上部出现水泥浆层，收缩打，引起楼板面的不规则裂缝。目前采用的商品混凝土为了保证商品混凝土的流动性能， 坍落度较大，因此水灰比也较大。而混凝土中参与水化反应的水量仅仅为游离水的20%-25%，而大部分水是为了保证混凝土和易性的要求，这些游离水在蒸发后会在混凝土中产生大量毛细孔增加了混凝土的收缩。（2）水泥品种等级和水泥用量。随着高强混凝土的应用，水泥的等级要求就高，水泥用量也就越大，水化热就越高，混凝土的收缩变形也越大。（3）粉状掺合料大和品质不良引起的裂缝。粉剂掺合料的使用，如掺加粉煤灰、矿渣等，也会增加混凝土的收缩。粉状材料的用量越大，收缩也越大。（4）粗骨料用量减少和粒径减小。为了保证混凝土的可泵性，工程中一般选用较小粒径的粗骨料，或减少粗骨料的用量。 粗骨料的用量的减少和粗骨料粒径的减小，会使混凝土的体积稳定性下降，不稳定性变大，从而增大了混凝土收缩。（5）外加剂应用不当引起的裂缝。目前混凝土中外加剂起着不最新【精品】范文参考文献专业论文可替代的作用，但外加剂应用不当会直接引起混凝土种种质量问题，并且外加剂的使用也会增大混凝土的收缩。例如保定某住宅楼， 因一层梁板浇筑时混凝土配合比不当以及筛子含土量过高，导致梁跨中裂缝，部分板有裂缝。1.1.2 施工方面(1) 混凝土强度的影响。 混凝土强度未达到设计要求， 同时混凝土的抗拉强度降低，从而引起楼板开裂。(2) 配筋和楼板厚度达不到设计要求。施工中，由于钢筋配置不符合要求， 钢筋间距偏大和楼板厚度不符合设计要求，均会导致楼板开裂。严重时， 由于施工中擅自减小配筋量，则会引起构件的安全问题。(3) 钢筋保护层偏大。施工浇筑...
