现浇空心楼盖施工技术VIP专享

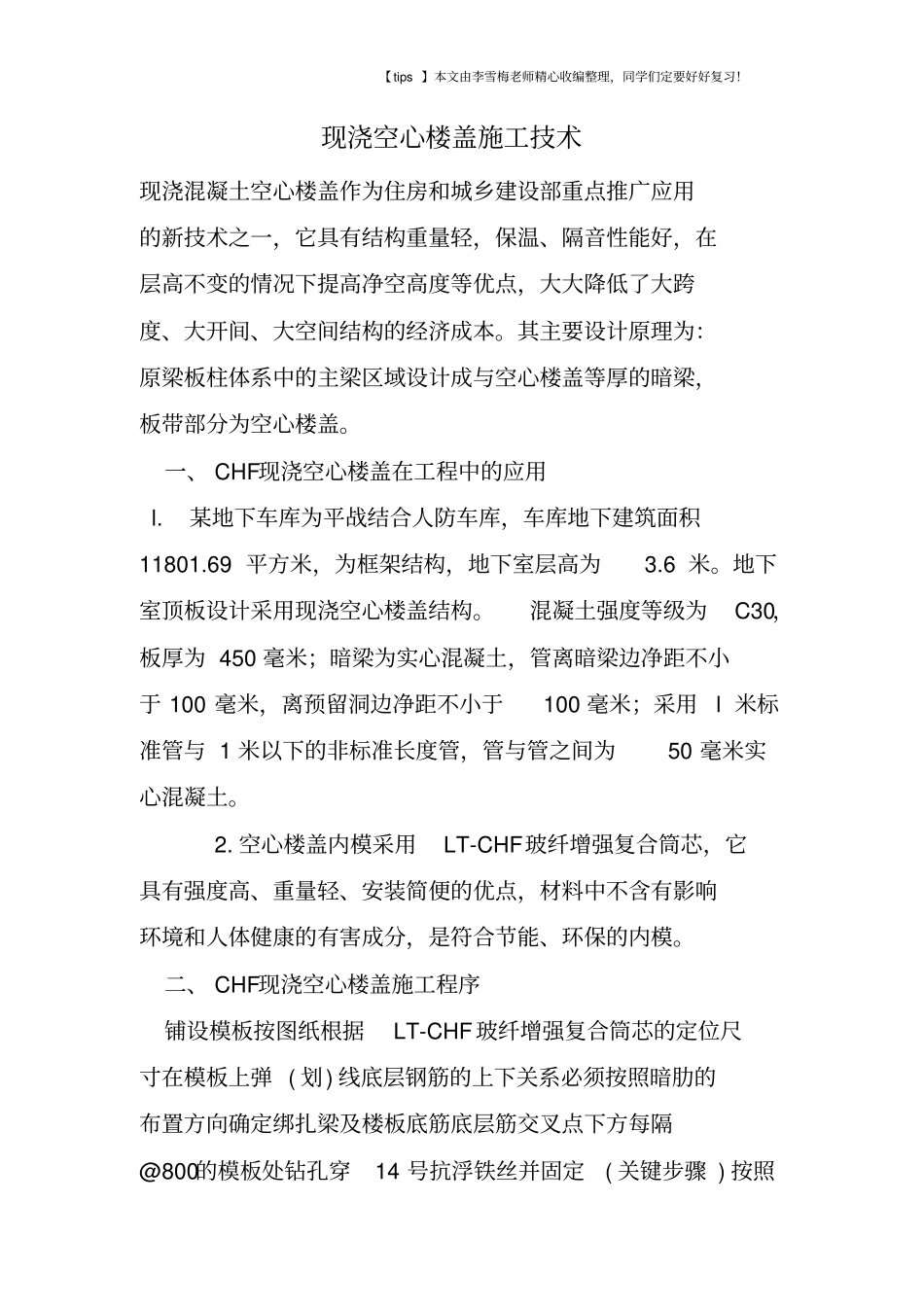

【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！现浇空心楼盖施工技术现浇混凝土空心楼盖作为住房和城乡建设部重点推广应用的新技术之一，它具有结构重量轻，保温、隔音性能好，在层高不变的情况下提高净空高度等优点，大大降低了大跨度、大开间、大空间结构的经济成本。其主要设计原理为：原梁板柱体系中的主梁区域设计成与空心楼盖等厚的暗梁，板带部分为空心楼盖。一、 CHF现浇空心楼盖在工程中的应用 l.某地下车库为平战结合人防车库，车库地下建筑面积11801.69 平方米，为框架结构，地下室层高为3.6 米。地下室顶板设计采用现浇空心楼盖结构。混凝土强度等级为C30，板厚为 450 毫米；暗梁为实心混凝土，管离暗梁边净距不小于 100 毫米，离预留洞边净距不小于100 毫米；采用l 米标准管与 1 米以下的非标准长度管，管与管之间为50 毫米实心混凝土。2. 空心楼盖内模采用LT-CHF玻纤增强复合筒芯，它具有强度高、重量轻、安装简便的优点，材料中不含有影响环境和人体健康的有害成分，是符合节能、环保的内模。二、 CHF现浇空心楼盖施工程序铺设模板按图纸根据LT-CHF玻纤增强复合筒芯的定位尺寸在模板上弹 ( 划) 线底层钢筋的上下关系必须按照暗肋的布置方向确定绑扎梁及楼板底筋底层筋交叉点下方每隔@800的模板处钻孔穿14 号抗浮铁丝并固定( 关键步骤 ) 按照【 tips 】本文由李雪梅老师精心收编整理，同学们定要好好复习！模板上的弹线预埋水电管( 平行暗肋的水电管先放，垂直暗肋的水电管后放，并使后放的垂直暗肋水电管靠近弹线位置)LT-CHF 玻纤增强复合筒芯测量和定位安放LT-CHF玻纤增强复合筒芯和限位块用16 号铁丝绑扎筒芯( 见图 3) 检查抗浮铁丝铺设、 绑扎楼板面筋设置拉筋并每隔@600与上下筋点焊再次检查抗浮措施楼盖隐蔽验收检查浇捣混凝土( 按顺筒方向振捣 ) 找平压光。三、 CHF现浇空心楼盖主要施工方法 1.LT-CHF玻纤增强复合筒芯安装 (1)梁钢筋和楼板底筋绑扎完毕后，用钢卷尺测量核实实际铺设 LT-CHF玻纤增强复合筒芯空间尺寸，根据图纸结合现场情况调整分隔点，拉线调直后用石笔在底模上划线。 (2)由于 LT-CHF玻纤增强复合筒芯为密封的圆形中空管，在浇注混凝土时因振动棒的振动和筒芯本身的浮力( 混凝土塌落度越大浮力就越大) 而导致筒芯带动楼板底筋上浮。为确保钢筋不整体上浮，必须采用14 号铁丝 ( 见图 1) 每间隔@0.80米扣在底层钢筋交叉点上并穿过模板、锚固...
