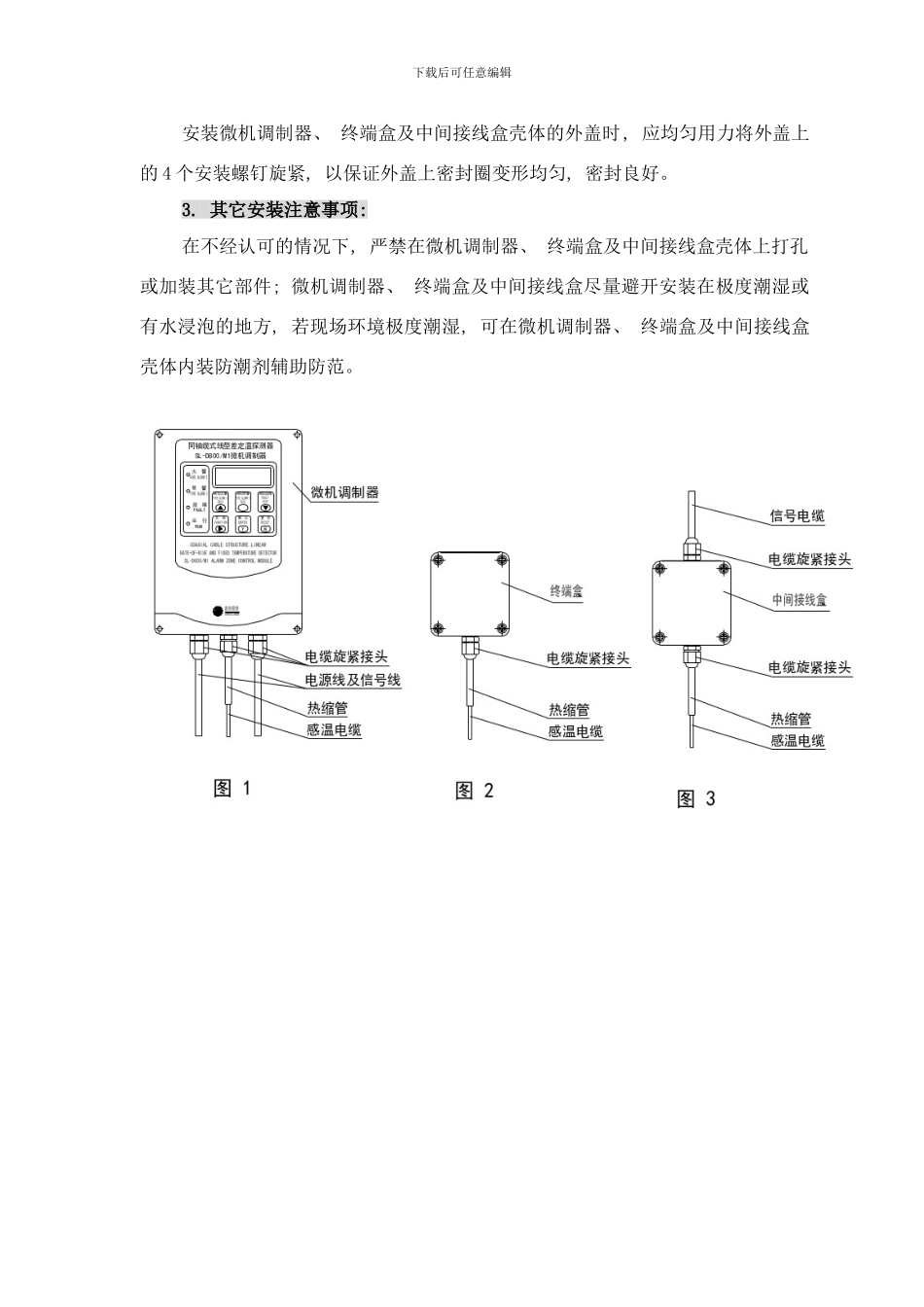

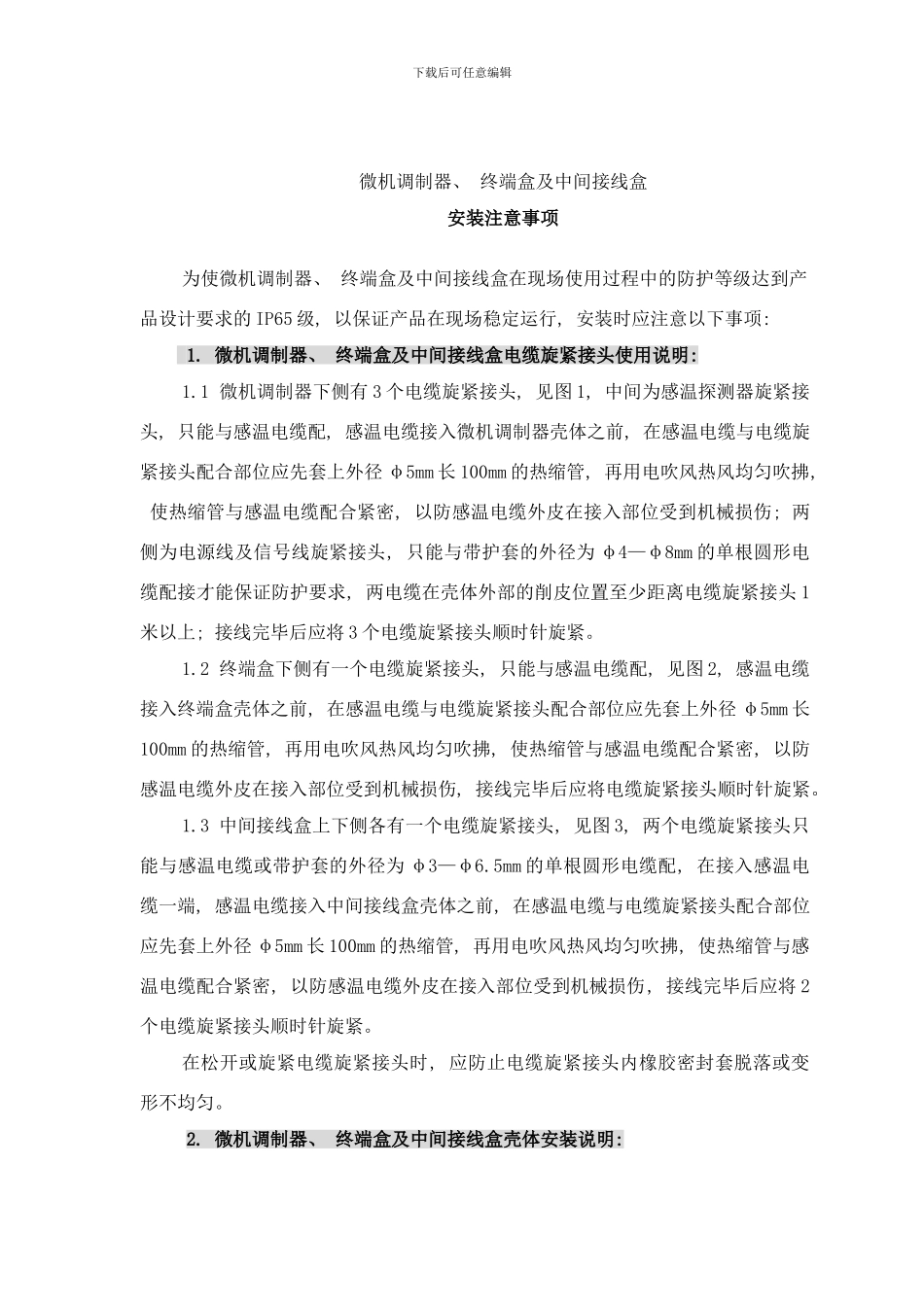

下载后可任意编辑微机调制器、 终端盒及中间接线盒安装注意事项为使微机调制器、 终端盒及中间接线盒在现场使用过程中的防护等级达到产品设计要求的 IP65 级, 以保证产品在现场稳定运行, 安装时应注意以下事项: 1. 微机调制器、 终端盒及中间接线盒电缆旋紧接头使用说明: 1.1 微机调制器下侧有 3 个电缆旋紧接头, 见图 1, 中间为感温探测器旋紧接头, 只能与感温电缆配, 感温电缆接入微机调制器壳体之前, 在感温电缆与电缆旋紧接头配合部位应先套上外径 φ5mm 长 100mm 的热缩管, 再用电吹风热风均匀吹拂, 使热缩管与感温电缆配合紧密, 以防感温电缆外皮在接入部位受到机械损伤; 两侧为电源线及信号线旋紧接头, 只能与带护套的外径为 φ4—φ8mm 的单根圆形电缆配接才能保证防护要求, 两电缆在壳体外部的削皮位置至少距离电缆旋紧接头 1米以上; 接线完毕后应将 3 个电缆旋紧接头顺时针旋紧。1.2 终端盒下侧有一个电缆旋紧接头, 只能与感温电缆配, 见图 2, 感温电缆接入终端盒壳体之前, 在感温电缆与电缆旋紧接头配合部位应先套上外径 φ5mm 长100mm 的热缩管, 再用电吹风热风均匀吹拂, 使热缩管与感温电缆配合紧密, 以防感温电缆外皮在接入部位受到机械损伤, 接线完毕后应将电缆旋紧接头顺时针旋紧。1.3 中间接线盒上下侧各有一个电缆旋紧接头, 见图 3, 两个电缆旋紧接头只能与感温电缆或带护套的外径为 φ3—φ6.5mm 的单根圆形电缆配, 在接入感温电缆一端, 感温电缆接入中间接线盒壳体之前, 在感温电缆与电缆旋紧接头配合部位应先套上外径 φ5mm 长 100mm 的热缩管, 再用电吹风热风均匀吹拂, 使热缩管与感温电缆配合紧密, 以防感温电缆外皮在接入部位受到机械损伤, 接线完毕后应将 2个电缆旋紧接头顺时针旋紧。在松开或旋紧电缆旋紧接头时, 应防止电缆旋紧接头内橡胶密封套脱落或变形不均匀。 2. 微机调制器、 终端盒及中间接线盒壳体安装说明: 下载后可任意编辑安装微机调制器、 终端盒及中间接线盒壳体的外盖时, 应均匀用力将外盖上的 4 个安装螺钉旋紧, 以保证外盖上密封圈变形均匀, 密封良好。3. 其它安装注意事项: 在不经认可的情况下, 严禁在微机调制器、 终端盒及中间接线盒壳体上打孔或加装其它部件; 微机调制器、 终端盒及中间接线盒尽量避开安装在极度潮湿或有水浸泡的地方, 若现场环境极度潮湿, 可在微机调制器、 终端盒及中间接线盒壳体内装防潮剂辅助防范。
