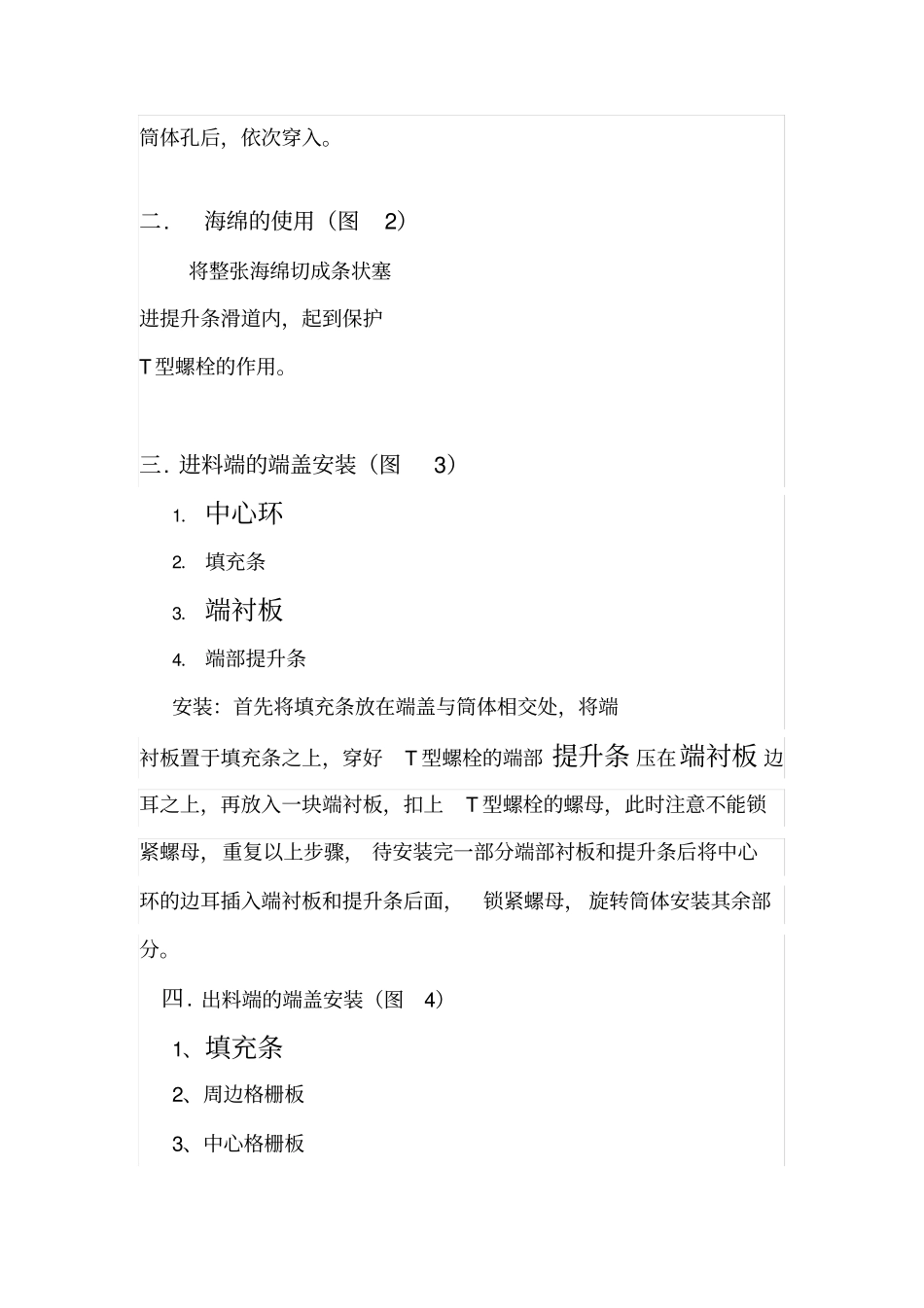

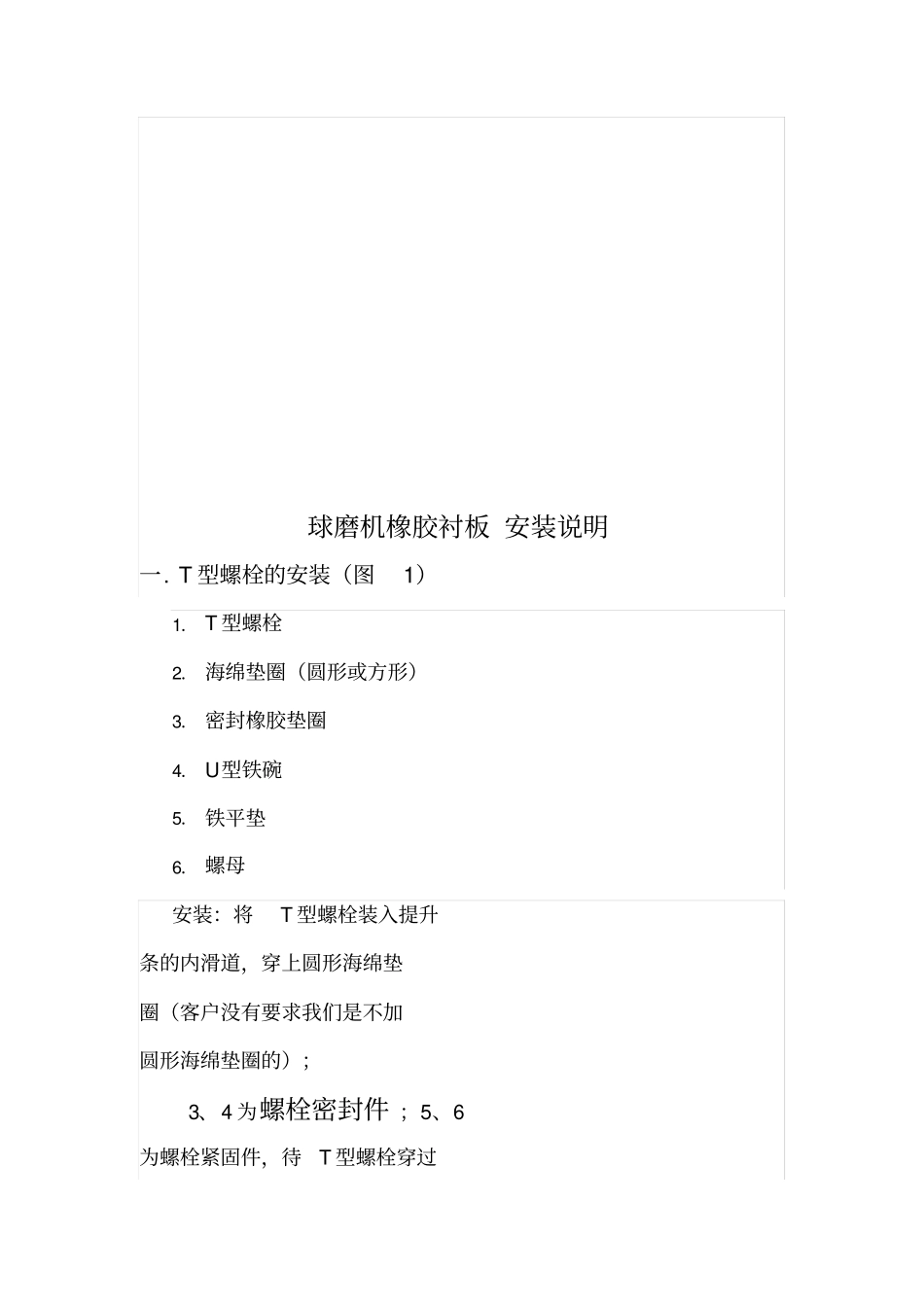

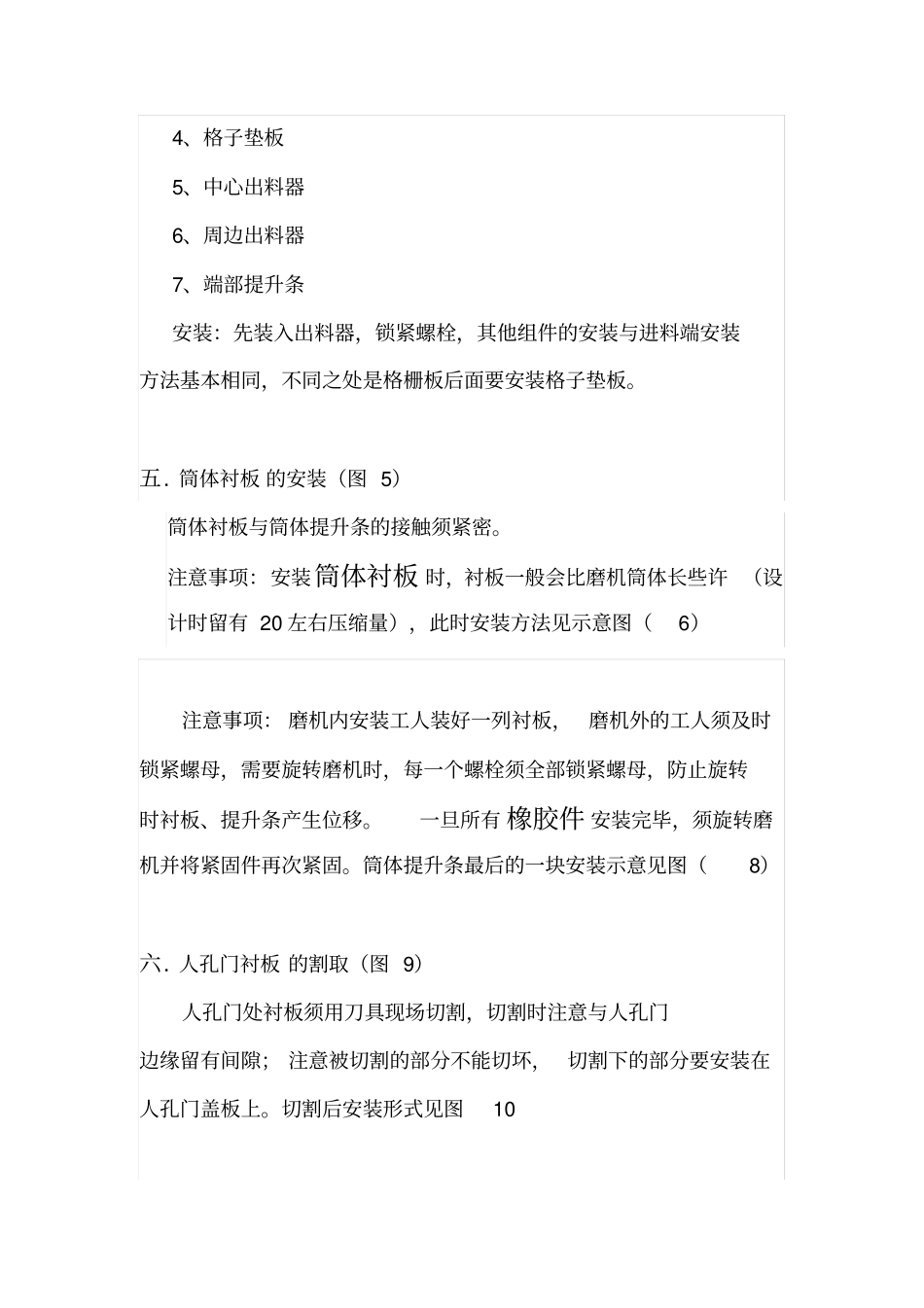

球磨机橡胶衬板 安装说明一. T 型螺栓的安装（图1）1． T 型螺栓2． 海绵垫圈（圆形或方形）3． 密封橡胶垫圈4． U型铁碗5． 铁平垫6． 螺母安装：将T 型螺栓装入提升条的内滑道，穿上圆形海绵垫圈（客户没有要求我们是不加圆形海绵垫圈的）；3、4 为螺栓密封件 ；5、6为螺栓紧固件，待T 型螺栓穿过筒体孔后，依次穿入。二.海绵的使用（图2）将整张海绵切成条状塞进提升条滑道内，起到保护T 型螺栓的作用。三. 进料端的端盖安装（图3）1． 中心环2． 填充条3． 端衬板4． 端部提升条安装：首先将填充条放在端盖与筒体相交处，将端衬板置于填充条之上，穿好T 型螺栓的端部 提升条 压在端衬板 边耳之上，再放入一块端衬板，扣上T 型螺栓的螺母，此时注意不能锁紧螺母，重复以上步骤， 待安装完一部分端部衬板和提升条后将中心环的边耳插入端衬板和提升条后面，锁紧螺母， 旋转筒体安装其余部分。四. 出料端的端盖安装（图4）1、填充条2、周边格栅板3、中心格栅板4、格子垫板5、中心出料器6、周边出料器7、端部提升条安装：先装入出料器，锁紧螺栓，其他组件的安装与进料端安装方法基本相同，不同之处是格栅板后面要安装格子垫板。五. 筒体衬板 的安装（图 5）筒体衬板与筒体提升条的接触须紧密。注意事项：安装筒体衬板 时，衬板一般会比磨机筒体长些许 （设计时留有 20 左右压缩量），此时安装方法见示意图（6）注意事项： 磨机内安装工人装好一列衬板，磨机外的工人须及时锁紧螺母，需要旋转磨机时，每一个螺栓须全部锁紧螺母，防止旋转时衬板、提升条产生位移。一旦所有 橡胶件 安装完毕，须旋转磨机并将紧固件再次紧固。筒体提升条最后的一块安装示意见图（8）六. 人孔门衬板 的割取（图 9）人孔门处衬板须用刀具现场切割，切割时注意与人孔门边缘留有间隙； 注意被切割的部分不能切坏， 切割下的部分要安装在人孔门盖板上。切割后安装形式见图10七. 人孔盖的安装（1）．外压人孔盖1．筒体衬板（图 9 被切割去的部分2．筒体衬板3．筒体提升条将图 9 切割下的衬板与人孔盖提升条安装的人孔门盖板上，完成橡胶衬板的全部安装。（人孔门盖板用户提供）（2）．内吊人孔盖1 双头螺栓2 人孔盖压梁3 筒体衬板4 筒体提升条内吊人孔盖根据用户提供的尺寸本厂制作。本文由莱州金桥集团首发于百度文库，如需转载，请标明出处！
