打包称控制柜制作设计说明书样本

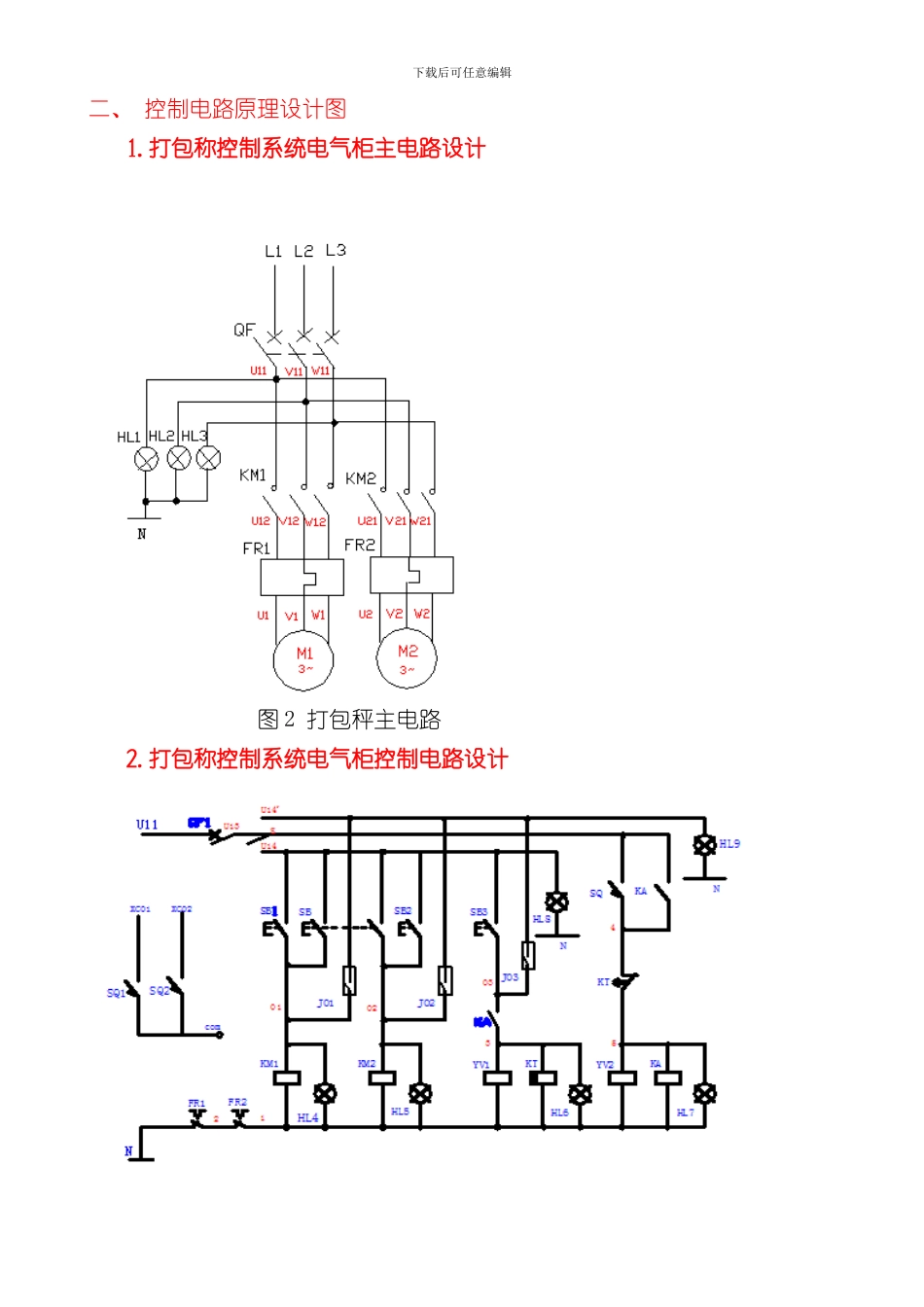

下载后可任意编辑项目四 打包称控制系统电气控制柜的制作目录一、 打包称控制系统工艺概况--------------------------------------1二、 控制电路原理设计图------------------------------------------2三、 元器件的选择------------------------------------------------3四、 控制系统元器件明细表---------------------------------------4五、 电气控制系统布置图------------------------------------------5六、 电气柜系统和接线图------------------------------------------7七、 总体方案设计------------------------------------------------8一、 打包称控制系统工艺概况下载后可任意编辑1、 打包称 控 制系 统 结 构简介 2、技术参数( 1) M1- 大 喂料搅龙 电 机 Y802-6 1.1KW( 2) M2-小喂料搅龙电机 Y802-6 1.1KW( 3) YV1-电磁阀 SR561-RN35D 经过气缸间接控制称门开、 关。( 4) YV2-电磁阀 SR561-RN35D 经过气缸间接控制打包袋夹紧、 松开。3、 控制要求 打包称可实现: 手动、 自动两种控制方式( 用扭子开关实现) 。 (1) 搅笼电动机 M1、 M2 单独启动, 控制方式为点动; (2)秤斗门开、 关为点动; (3)打包袋夹紧控制为长动, 在秤斗门打开后延时 3-4 秒打包带松开; (4)打包袋置好信号由行程开关 SQ 实现; (5)反馈计算机的打包袋夹紧、 门关好信号分别由行程开关 SQ1、 SQ2实现; (6)控制面板上有电源显示, 手动、 自动时有显示; (7)喂料时、 秤斗开门时、 打包称夹紧时有显示。下载后可任意编辑二、 控制电路原理设计图⒈ 打包称控制系统电气柜主电路设计 图 2 打包秤主电路 ⒉ 打包称控制系统电气柜控制电路设计下载后可任意编辑 图 3 打包秤控制电路工作原理: 主电路: 根据控制要求, 用接触器 KM1、 KM2 分别控制电动机 M1、 M2来实现喂料的三种速度, 包称的三相电源由电源引入开关 QF 引入并有失压、 欠压、 短路和过载保护作用, 电动机 M1 的过载保护由 FR1 实现, 电动机M2 的过载保护由 FR2 实现, 信号灯 HL1、 HL2、 HL3 作为控制面板上的电源指示。控制电路: 根据控制要求用扭子开关来实现打包称的手动和自动控制, 按钮 SB1、 SB2 和 SB 来分别实现电动机的三速( 高、 中、 低) , 按钮SB3 和电磁阀 YV1 配合来实现电动机秤斗门的关闭和打开, 打包袋置好信号由行程开关 SQ 和电磁阀 YV2 与中...
