抗滑桩设计计算书完整版样本

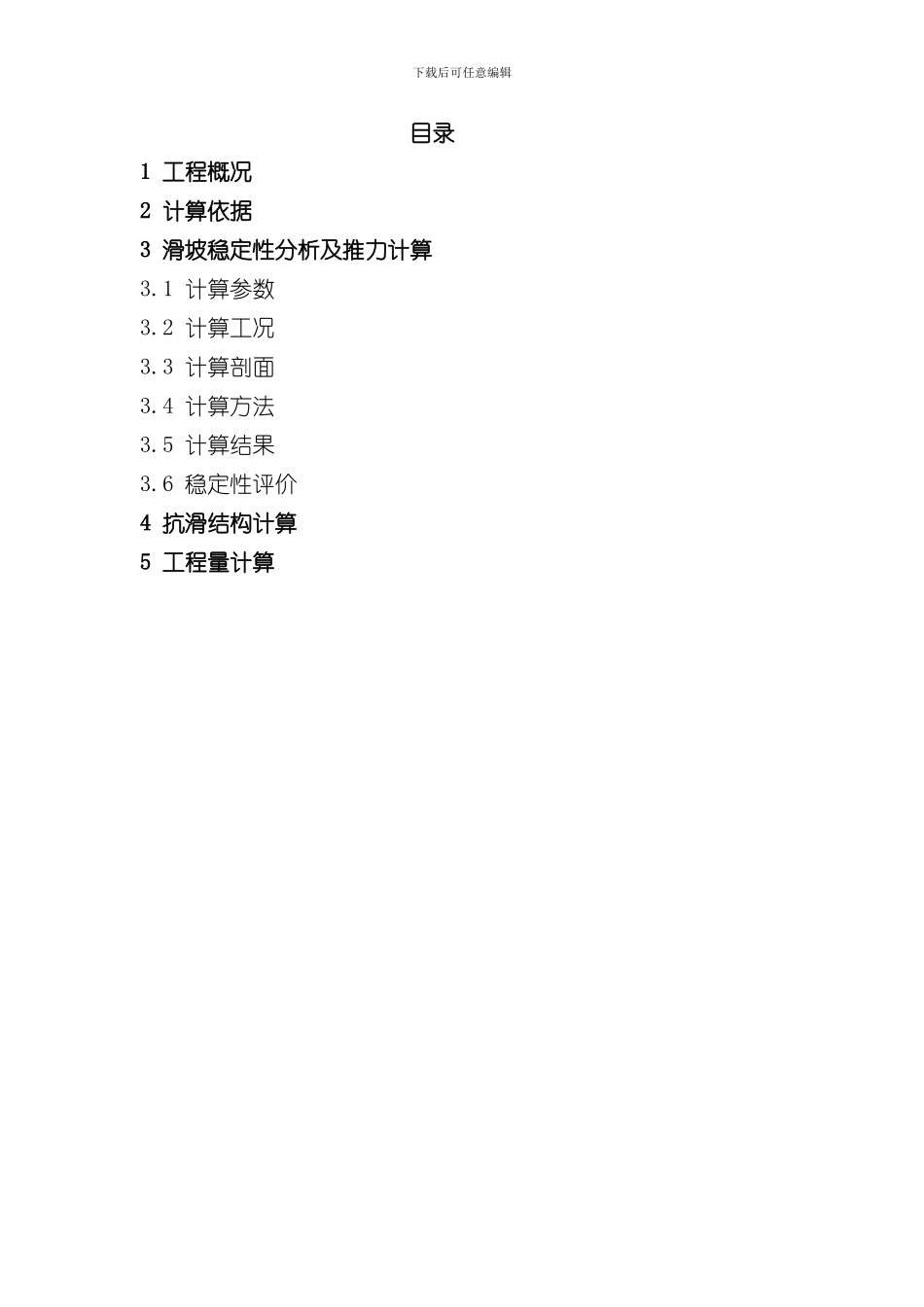

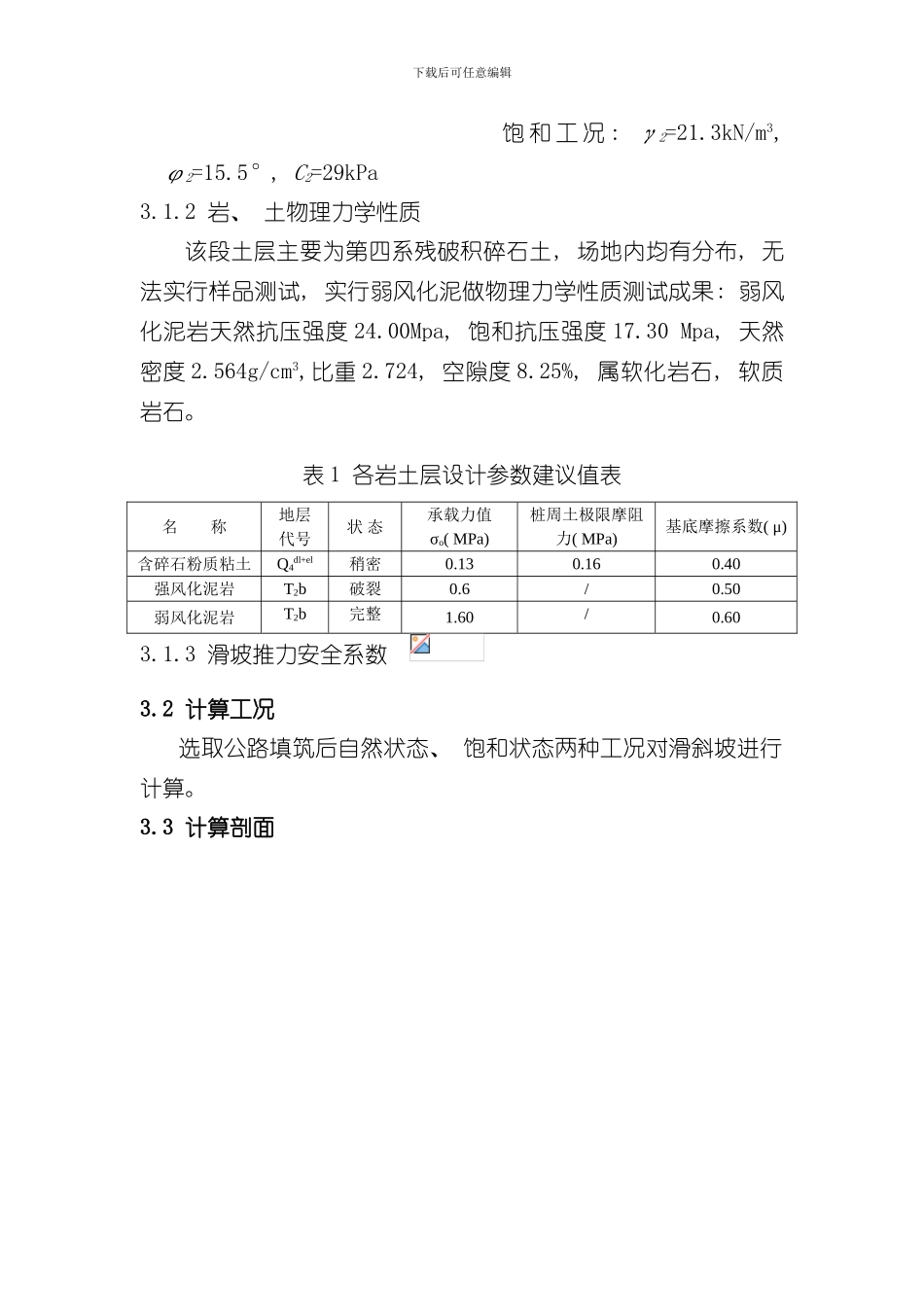

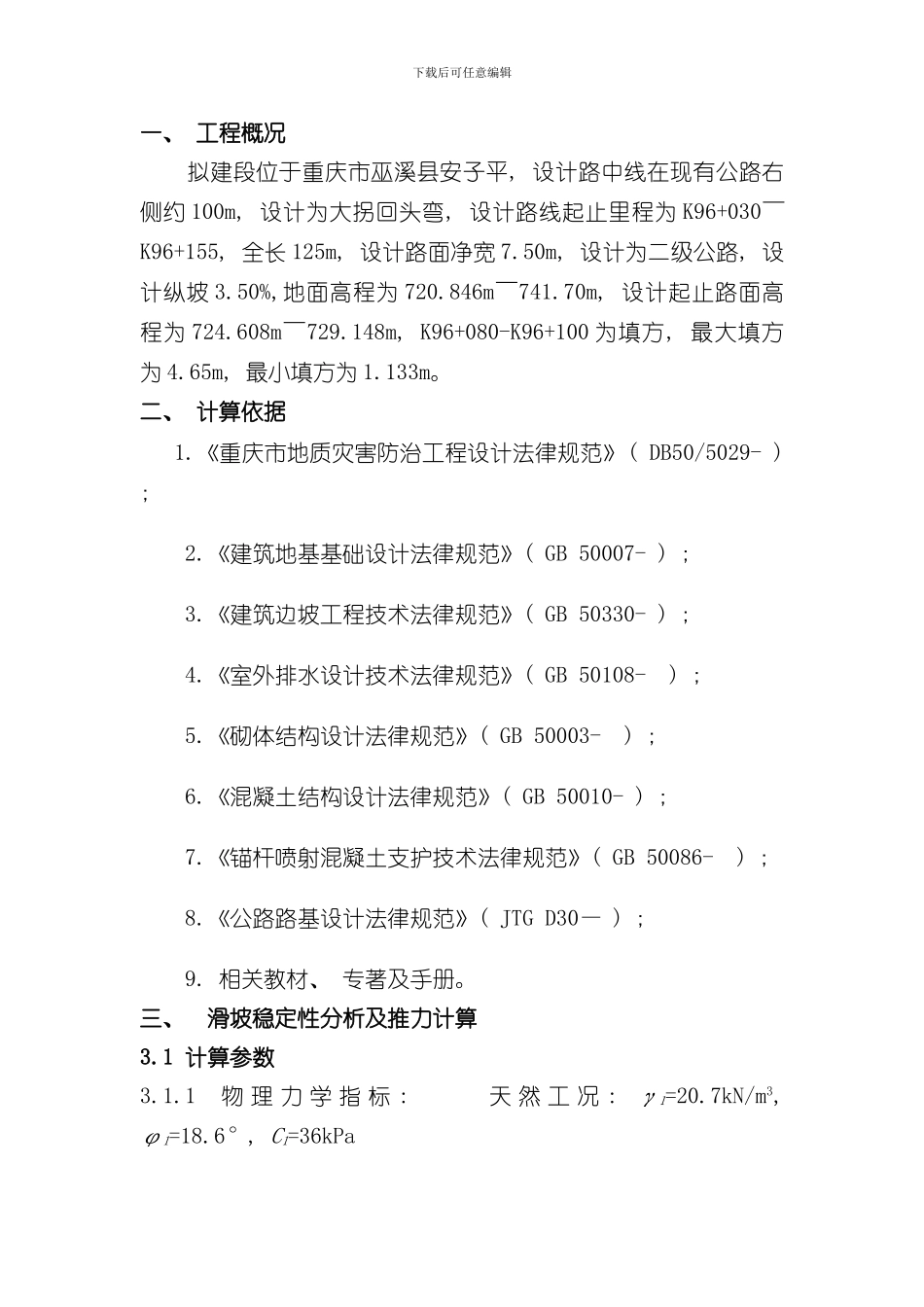

下载后可任意编辑 目录1 工程概况2 计算依据3 滑坡稳定性分析及推力计算3.1 计算参数3.2 计算工况3.3 计算剖面3.4 计算方法3.5 计算结果3.6 稳定性评价4 抗滑结构计算5 工程量计算下载后可任意编辑一、 工程概况 拟建段位于重庆市巫溪县安子平, 设计路中线在现有公路右侧约 100m, 设计为大拐回头弯, 设计路线起止里程为 K96+030～K96+155, 全长 125m, 设计路面净宽 7.50m, 设计为二级公路, 设计纵坡 3.50%,地面高程为 720.846m～741.70m, 设计起止路面高程为 724.608m～729.148m, K96+080-K96+100 为填方, 最大填方为 4.65m, 最小填方为 1.133m。二、 计算依据 1.《重庆市地质灾害防治工程设计法律规范》( DB50/5029- ) ; 2.《建筑地基基础设计法律规范》( GB 50007- ) ; 3.《建筑边坡工程技术法律规范》( GB 50330- ) ; 4.《室外排水设计技术法律规范》( GB 50108- ) ; 5.《砌体结构设计法律规范》( GB 50003- ) ; 6.《混凝土结构设计法律规范》( GB 50010- ) ; 7.《锚杆喷射混凝土支护技术法律规范》( GB 50086- ) ; 8.《公路路基设计法律规范》( JTG D30— ) ; 9. 相关教材、 专著及手册。三、 滑坡稳定性分析及推力计算3.1 计算参数3.1.1 物 理 力 学 指 标 : 天 然 工 况 : γ1=20.7kN/m3, φ1=18.6°, C1=36kPa下载后可任意编辑 饱 和 工 况 : γ2=21.3kN/m3, φ2=15.5°, C2=29kPa3.1.2 岩、 土物理力学性质该段土层主要为第四系残破积碎石土, 场地内均有分布, 无法实行样品测试, 实行弱风化泥做物理力学性质测试成果: 弱风化泥岩天然抗压强度 24.00Mpa, 饱和抗压强度 17.30 Mpa, 天然密度 2.564g/cm3,比重 2.724, 空隙度 8.25%, 属软化岩石, 软质岩石。表 1 各岩土层设计参数建议值表名 称地层代号状 态承载力值σο( MPa) 桩周土极限摩阻力( MPa) 基底摩擦系数( μ) 含碎石粉质粘土Q4dl+el稍密0.130.160.40强风化泥岩T2b破裂0.6/0.50弱风化泥岩T2b完整1.60/0.603.1.3 滑坡推力安全系数 3.2 计算工况选取公路填筑后自然状态、 饱和状态两种工况对滑斜坡进行计算。3.3 计算剖面下载后可任意编辑 3.4 计算方法采纳折线形滑动面稳定性计算( 传递系数法) 传递系数公式: 第i条块的剩余下滑力公式: 3.5 计算结果( 详见附页) 滑坡推力计算结果基岩界面工况条块编号剩余下滑力工况条块编号剩余...
