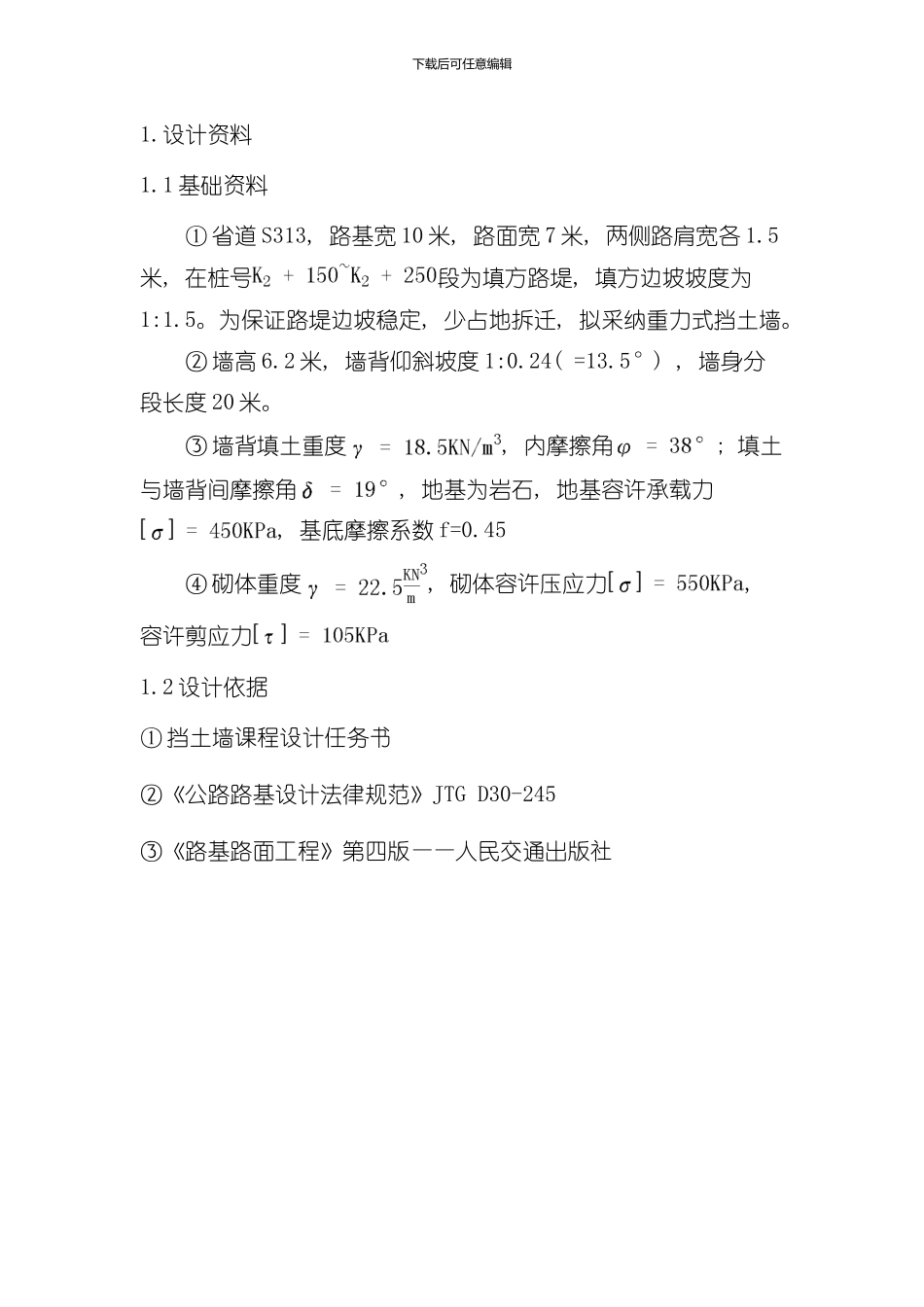

下载后可任意编辑1.设计资料1.1 基础资料① 省道 S313, 路基宽 10 米, 路面宽 7 米, 两侧路肩宽各 1.5米, 在桩号段为填方路堤, 填方边坡坡度为1:1.5。为保证路堤边坡稳定, 少占地拆迁, 拟采纳重力式挡土墙。② 墙高 6.2 米, 墙背仰斜坡度 1:0.24( =13.5°) , 墙身分段长度 20 米。③ 墙背填土重度, 内摩擦角; 填土与墙背间摩擦角, 地基为岩石, 地基容许承载力, 基底摩擦系数 f=0.45④ 砌体重度, 砌体容许压应力, 容许剪应力1.2 设计依据① 挡土墙课程设计任务书②《公路路基设计法律规范》JTG D30-245③《路基路面工程》第四版——人民交通出版社 下载后可任意编辑2.初拟挡土墙结构形式、 尺寸 2.1 墙身结构形式、 尺寸挡土墙高 6.2m, 挡墙以上边坡高 a=1m, 初拟挡墙顶宽 1.0m2.2 基础结构形式、 尺寸采纳扩大浅基础, 初选基础埋深为 1.0m, 厚度为 0.5m, 净边宽为 0.25m, 高宽比为 2: 1 。挡墙形式如图 2-11.01.56.20.56.71图 2-1 挡墙形式下载后可任意编辑3.确定车辆荷载及当量土柱高度挡土墙设计中, 换算均布土层厚度可直接由挡土墙高度确定的付家何在强度计算。即 ( 3-1) 式中: —— q——附加荷载强度( KPa) , 按表 3-1 取值表 3-1 附加荷载强度 q墙高 H( m) q( KPa) 20.010.0注: H=2.0~10.0m 时, q 由线性内插法确定。H=6.2m, 由线性内插法确定=14.75( KPa) 换算均布土层厚度=下载后可任意编辑4.破裂面棱体位置确定4.1 破裂角假设破裂面交于荷载中部, 如图 4-1, 则有: 式中: ——墙背倾斜角( °) , 俯斜墙背为正, 仰斜墙背为负 ——墙背与填土间的摩擦角( °) ——填土的内摩擦角( °) 因为下载后可任意编辑1.06.20.51.5破裂面0.8αθ图 4-1 假设破裂面位置图令破裂棱体的断面面积 S===31.68==9.24 = =-0.95+下载后可任意编辑 =0.7129 4.2 验算破裂面是否交于荷载范围内破裂棱体长度=2.14m车辆荷载分布宽度 L=10m因此破裂面如图 4-21.01:0.241:0.246.20.51.535.5°破裂面0.8图 4-2 破裂面示意图下载后可任意编辑5.土压力计算5.1 主动土压力计算根据路堤挡土墙破裂面交于荷载内部的土压力计算公式: =18.5=72.47KN5.2 土压力作用点位置计算m表示土压力作用点到墙踵的垂直距离下载后可任意编辑土压力对墙趾力臂计算6.稳定性验算6.1 受力分析,如图 6-1摩擦力f重力G主动土压力Ea支持力Fn图 6-1 受力分析图下载后可任...
