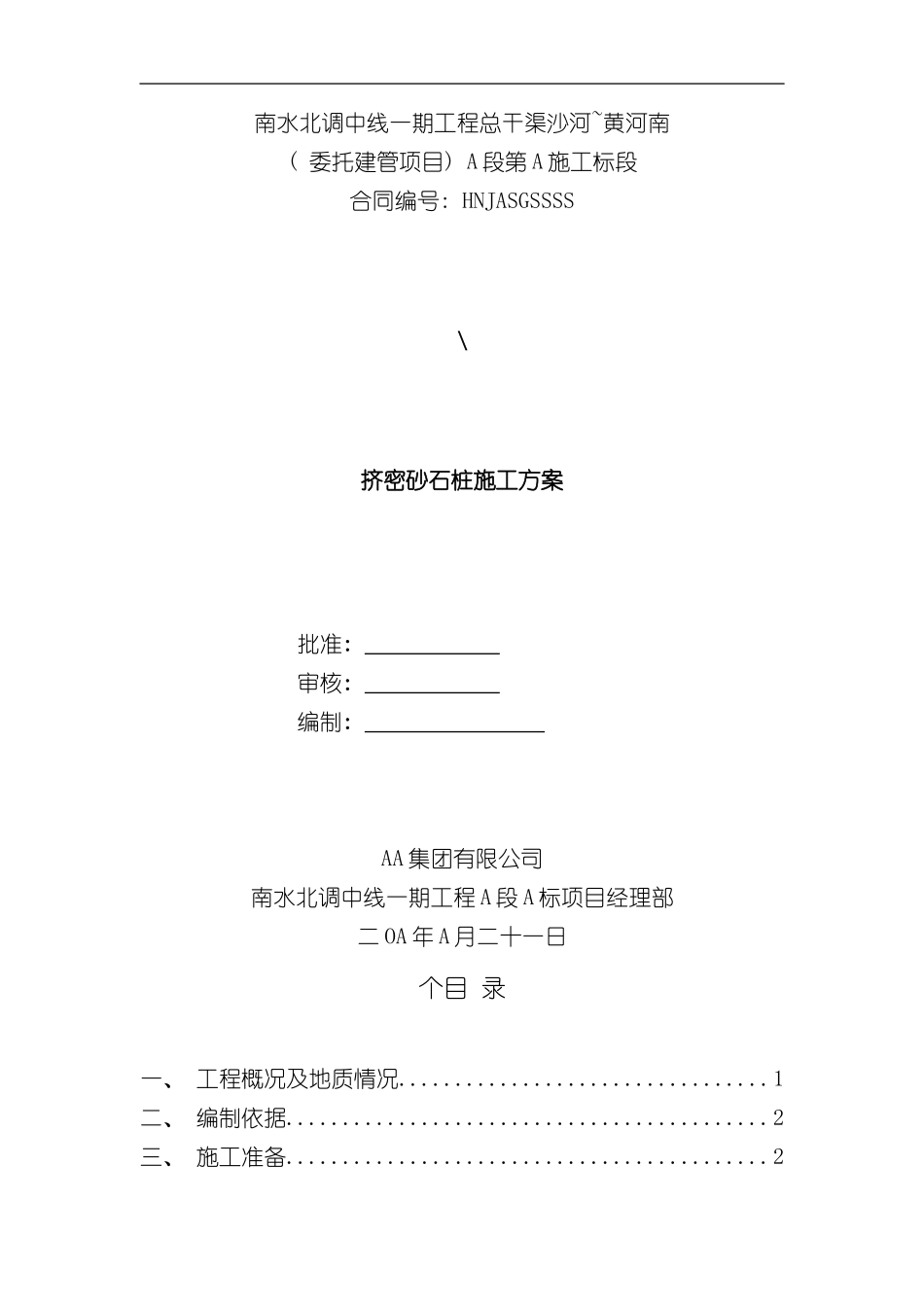

南水北调中线一期工程总干渠沙河~黄河南( 委托建管项目) A 段第 A 施工标段合同编号: HNJASGSSSS\挤密砂石桩施工方案批准: 审核: 编制: AA 集团有限公司南水北调中线一期工程 A 段 A 标项目经理部二 OA 年 A 月二十一日个目 录一、 工程概况及地质情况.................................1二、 编制依据...........................................2三、 施工准备...........................................2下载后可任意编辑四、 施工方案...........................................3五、 施工质量技术措施...................................9六、 安全措施..........................................11七、 文明施工保证措施..................................12下载后可任意编辑挤密砂石桩施工方案 一、 工程概况及地质情况1、 工程概况 A 段 A 标设计桩号 SH(3)1A+500～SH(3)1A00, 全长 Akm, 本标 段 地 震 液 化 处 理 ( 挤 密 砂 石 桩 ) 分 布 在 渠 段 桩 号 为 : SH(3)A+500～SH(3)164+575( 长 Am) 桩长 Am 左右, SH(3)A7+680～ SH(3)A8+840( 长 1A0m) 桩 长 2 ～ 3m, SH(3)A840 ～SH(3)1A+090( 长 A50m) 桩长 8m 左右。设计采纳砂石桩挤密加固。砂石桩按三角形布置, 间距 2m, 桩体穿过软弱土层。处理范围大于基地宽度, 每边放宽不小于设计深度的 1/2。施工采纳螺旋钻引孔振动沉管、 柴油锤成孔等方法。2、 地质情况桩号SH(3)Z64+500～SH(3)Z5+080 为粘砂多层结构, 该段地层岩性特征: ①细砂( eolQ24) 中密状。②重砂壤土( alQ14) :多呈可塑状, 多具中等压缩性。③细砂( alQ3) : 中密。④中壤土( alQ3) : 可塑～软塑状, 多具中等压缩性。⑤重粉质壤土( dlplQ2) : 多呈可塑状, 多具中等压缩性。桩号SH(3)Z5+080～SH(3)Z8+770 为粘性土均一结构, 该段地层岩性特征: ①重砂壤土( alQ14) :多呈可塑状, 具中等压缩性。②重粉质壤土( alQ14) :多呈软塑状, 具中等压缩性。③砂壤土( alQ3) : 多呈可塑, 具中等压缩性。④黄土状轻壤土( alQ3) : 可塑～软塑状, 具中等压缩性。⑤中粉质壤土( dlplQ2) : 多呈可塑状, 多具中等压缩性。桩号SH(3)168+770～SH(3)172+500 为砂性土均一结构, 该段地层岩性特征: ①细砂( eolQ24 ) :松散状。②细砂( alQ14 ) :稍密状。③黄土状中壤土( alQ4) :多呈硬...
