换热器的设计说明书样本

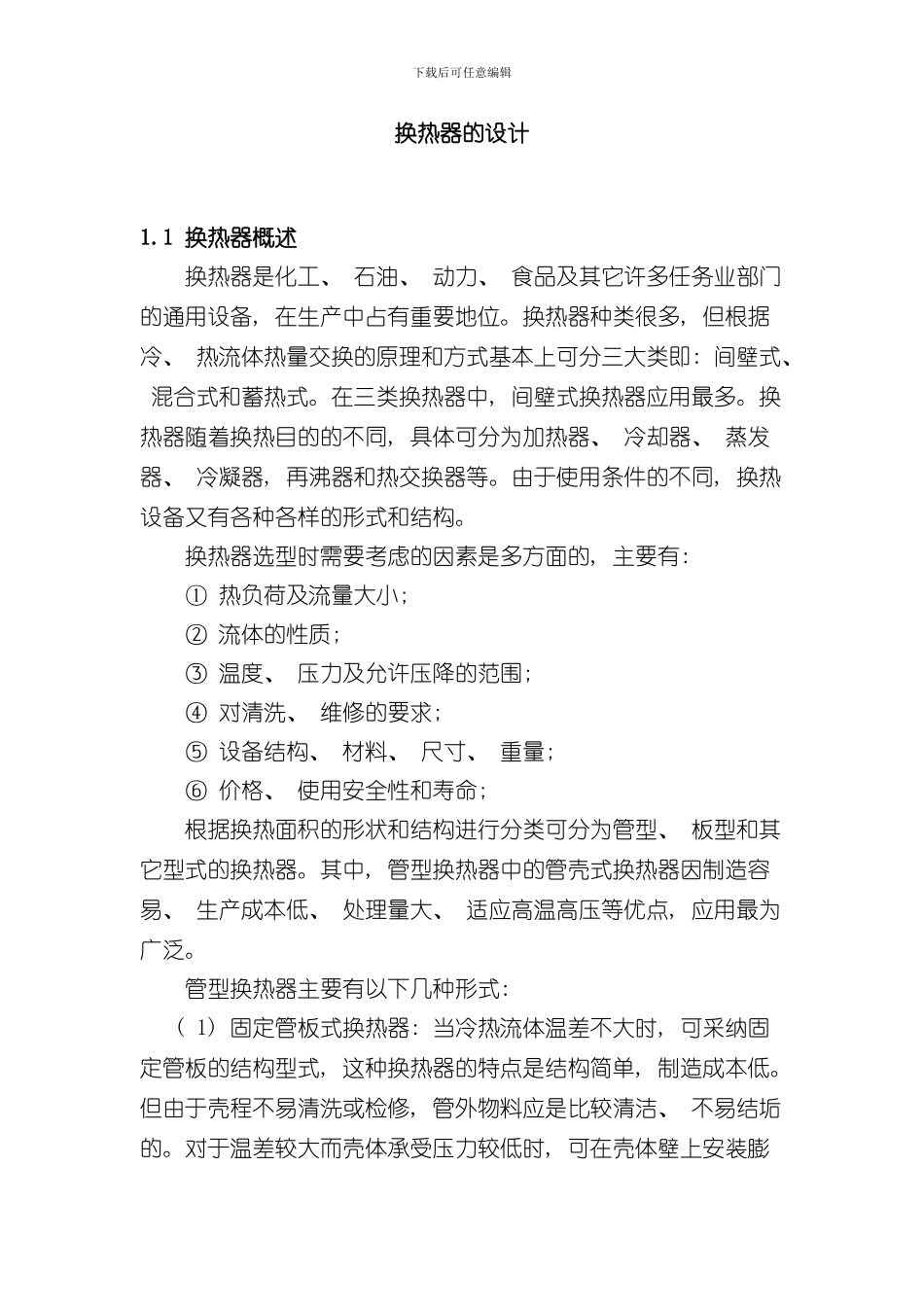

换热器的设计说明书样本_第1页
1/36

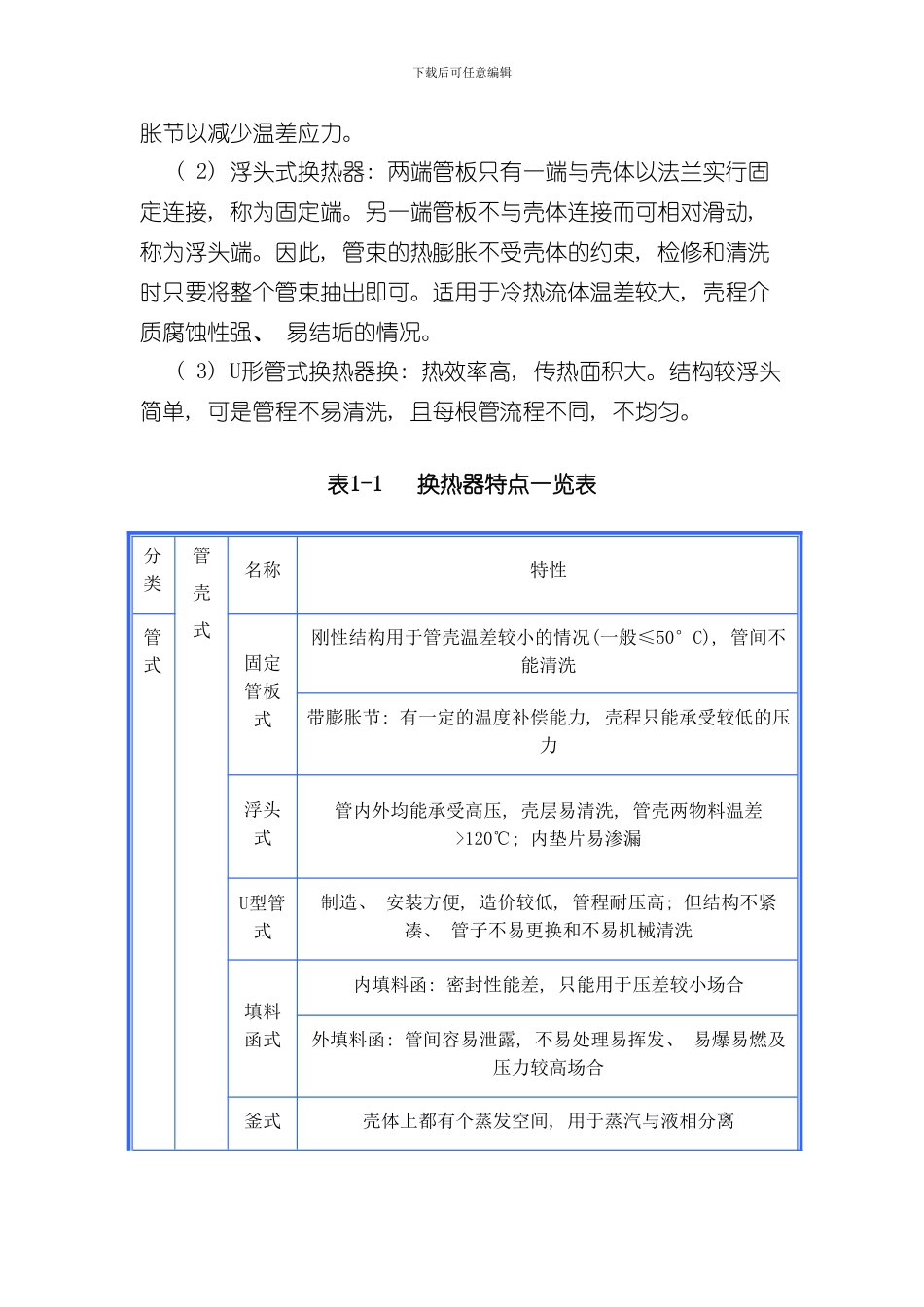

换热器的设计说明书样本_第2页
2/36

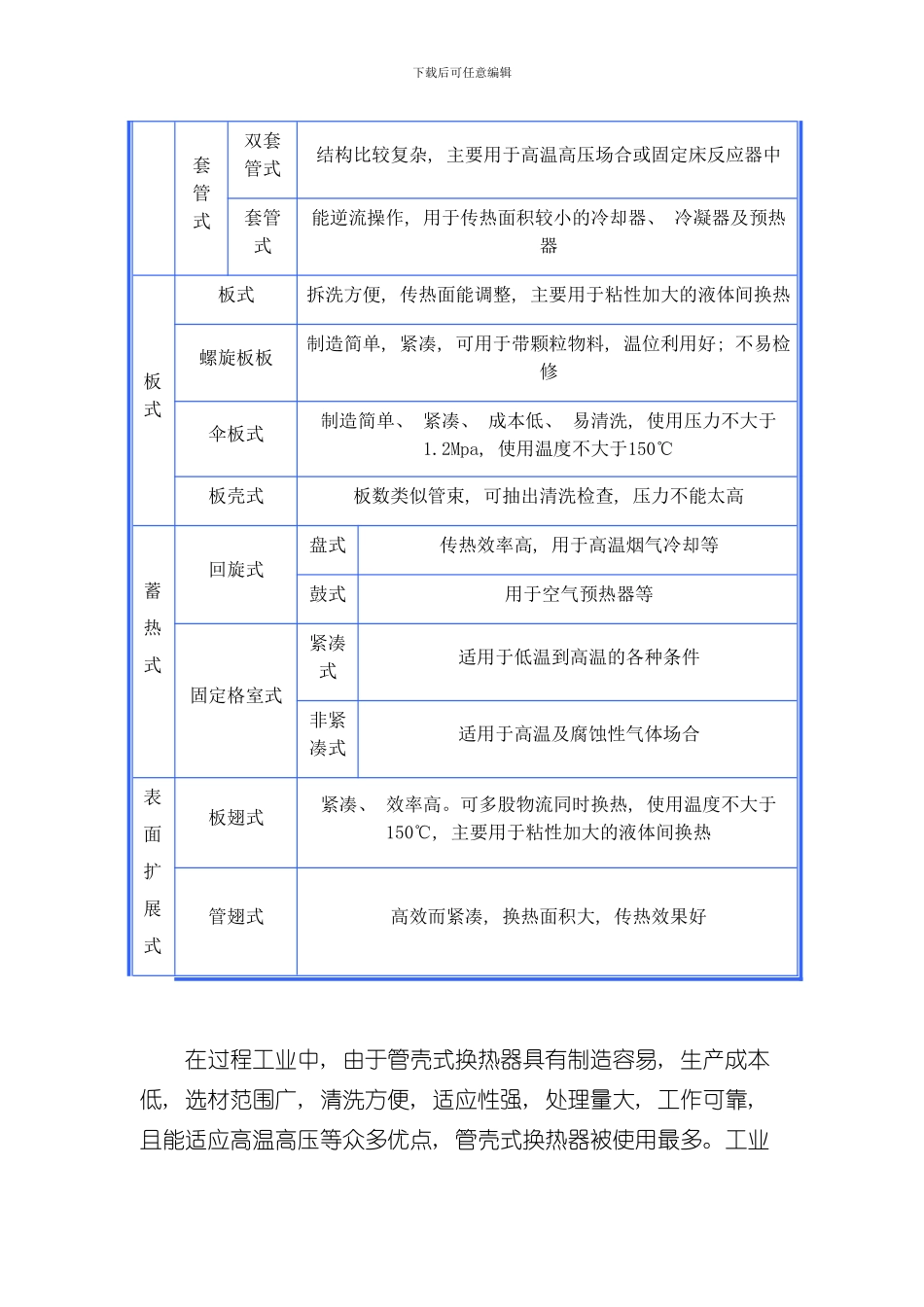

换热器的设计说明书样本_第3页
3/36
下载后可任意编辑换热器的设计1.1 换热器概述 换热器是化工、 石油、 动力、 食品及其它许多任务业部门的通用设备, 在生产中占有重要地位。换热器种类很多, 但根据冷、 热流体热量交换的原理和方式基本上可分三大类即: 间壁式、 混合式和蓄热式。在三类换热器中, 间壁式换热器应用最多。换热器随着换热目的的不同, 具体可分为加热器、 冷却器、 蒸发器、 冷凝器, 再沸器和热交换器等。由于使用条件的不同, 换热设备又有各种各样的形式和结构。换热器选型时需要考虑的因素是多方面的, 主要有:① 热负荷及流量大小; ② 流体的性质; ③ 温度、 压力及允许压降的范围; ④ 对清洗、 维修的要求; ⑤ 设备结构、 材料、 尺寸、 重量; ⑥ 价格、 使用安全性和寿命; 根据换热面积的形状和结构进行分类可分为管型、 板型和其它型式的换热器。其中, 管型换热器中的管壳式换热器因制造容易、 生产成本低、 处理量大、 适应高温高压等优点, 应用最为广泛。管型换热器主要有以下几种形式: ( 1) 固定管板式换热器: 当冷热流体温差不大时, 可采纳固定管板的结构型式, 这种换热器的特点是结构简单, 制造成本低。但由于壳程不易清洗或检修, 管外物料应是比较清洁、 不易结垢的。对于温差较大而壳体承受压力较低时, 可在壳体壁上安装膨下载后可任意编辑胀节以减少温差应力。( 2) 浮头式换热器: 两端管板只有一端与壳体以法兰实行固定连接, 称为固定端。另一端管板不与壳体连接而可相对滑动, 称为浮头端。因此, 管束的热膨胀不受壳体的约束, 检修和清洗时只要将整个管束抽出即可。适用于冷热流体温差较大, 壳程介质腐蚀性强、 易结垢的情况。( 3) U形管式换热器换: 热效率高, 传热面积大。结构较浮头简单, 可是管程不易清洗, 且每根管流程不同, 不均匀。表1-1 换热器特点一览表分类管壳式名称特性管式固定管板式刚性结构用于管壳温差较小的情况(一般≤50°C), 管间不能清洗带膨胀节: 有一定的温度补偿能力, 壳程只能承受较低的压力浮头式管内外均能承受高压, 壳层易清洗, 管壳两物料温差>120℃; 内垫片易渗漏U型管式制造、 安装方便, 造价较低, 管程耐压高; 但结构不紧凑、 管子不易更换和不易机械清洗填料函式内填料函: 密封性能差, 只能用于压差较小场合外填料函: 管间容易泄露, 不易处理易挥发、 易爆易燃及压力较高场合釜式壳体上都有个蒸发空间, 用于蒸汽与液相分离下载后...
