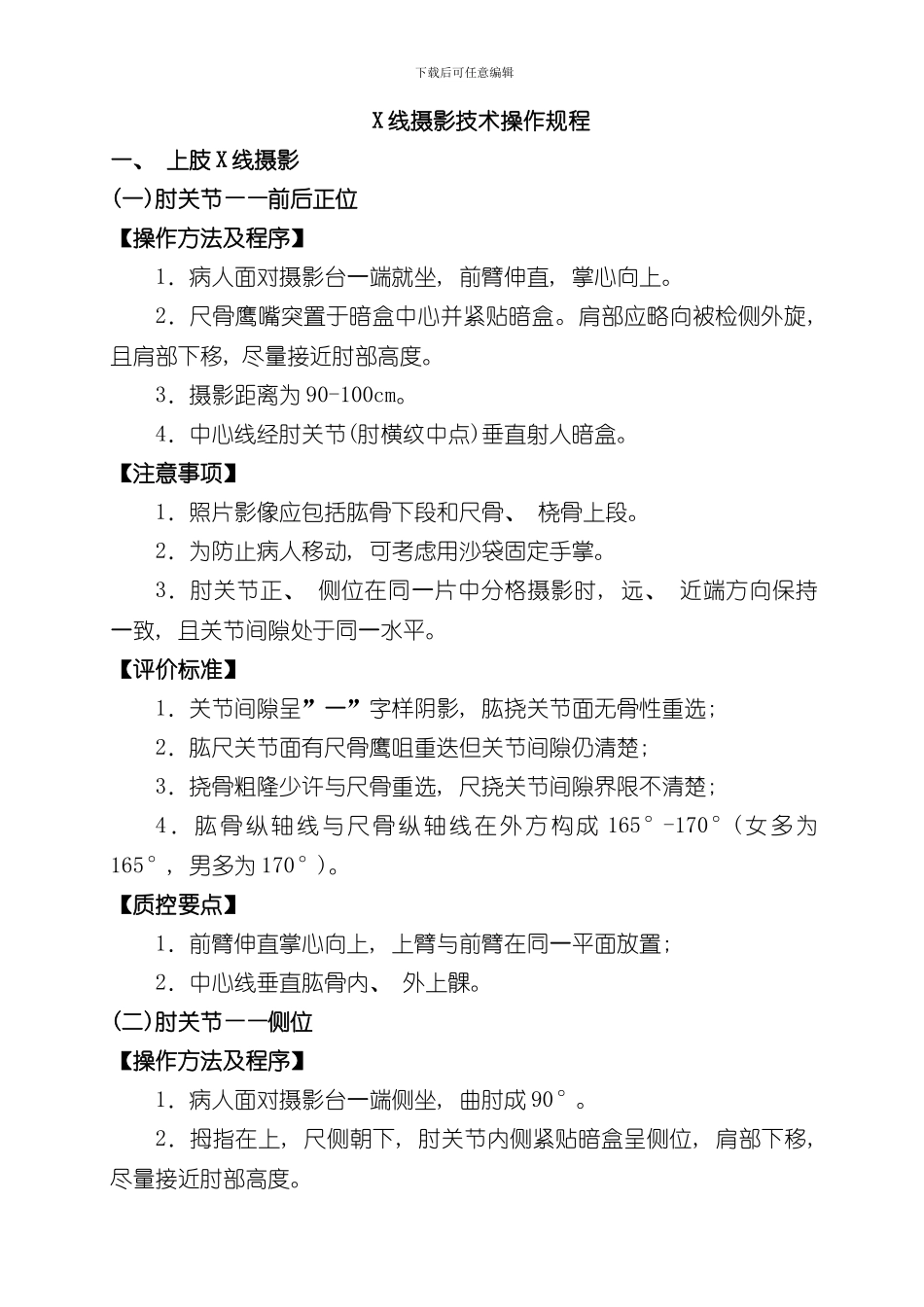

下载后可任意编辑 X 线摄影技术操作规程一、 上肢 X 线摄影(一)肘关节——前后正位【操作方法及程序】1．病人面对摄影台一端就坐, 前臂伸直, 掌心向上。2．尺骨鹰嘴突置于暗盒中心并紧贴暗盒。肩部应略向被检侧外旋, 且肩部下移, 尽量接近肘部高度。3．摄影距离为 90-100cm。4．中心线经肘关节(肘横纹中点)垂直射人暗盒。【注意事项】1．照片影像应包括肱骨下段和尺骨、 桡骨上段。2．为防止病人移动, 可考虑用沙袋固定手掌。3．肘关节正、 侧位在同一片中分格摄影时, 远、 近端方向保持一致, 且关节间隙处于同一水平。【评价标准】1．关节间隙呈”一”字样阴影, 肱挠关节面无骨性重选; 2．肱尺关节面有尺骨鹰咀重迭但关节间隙仍清楚; 3．挠骨粗隆少许与尺骨重选, 尺挠关节间隙界限不清楚; 4．肱骨纵轴线与尺骨纵轴线在外方构成 165°-170°(女多为165°, 男多为 170°)。【质控要点】1．前臂伸直掌心向上, 上臂与前臂在同一平面放置; 2．中心线垂直肱骨内、 外上髁。(二)肘关节——侧位【操作方法及程序】1．病人面对摄影台一端侧坐, 曲肘成 90°。2．拇指在上, 尺侧朝下, 肘关节内侧紧贴暗盒呈侧位, 肩部下移, 尽量接近肘部高度。下载后可任意编辑3．摄影距离为 90-100cm。4．中心线经肘关节间隙, 垂直射人暗盒。【注意事项】1．照片影像应包括肱骨下段和尺、 桡骨上段。2．为防止病人移动, 可考虑用沙袋固定前臂。3．肘关节正、 侧位在同一片中分格摄影时, 远、 近端方向保持一致, 且关节间隙处于同一水平。【评价标准】1．肱骨内外髁重迭构成圆形致密影; 2．鹰嘴呈切线投影, 肘关节间隙呈半圆形透亮影; 3．桡骨头与尺骨喙突呈”△”形重迭显示。【质控要点】1．前臂与上臂成 90°弯屈, 且在同一平面放置; 2．掌呈半握拳, 腕肘关节呈侧位; 3．中心线垂直肱骨外上髁。(三)肩关节——前后正位【操作方法及程序】1．病人仰卧于摄影台上, 肩胛骨喙突置于暗盒中心。对侧躯干略垫高, 使被检侧肩部紧贴床面。被检侧上肢向下伸直, 掌心朝上。2．暗盒上缘超出肩部, 外缘包括肩部软组织。3．使用滤线器或滤线栅摄影。4．摄影距离为 100cm。5．中心线经喙突, 垂直射入暗盒。6．屏气曝光。【注意事项】对肩部骨折或脱位的病人, 仰卧困难, 可采纳前后立位摄影。【评价标准】1．肱骨头与肩胛盂有 1／3 呈”纺锤状”重迭面; 下载后可任意编辑2．肱骨头与肩峰分离约 4mm 不应重迭, 肱骨大结节显...
