大屏显示系统技术方案.

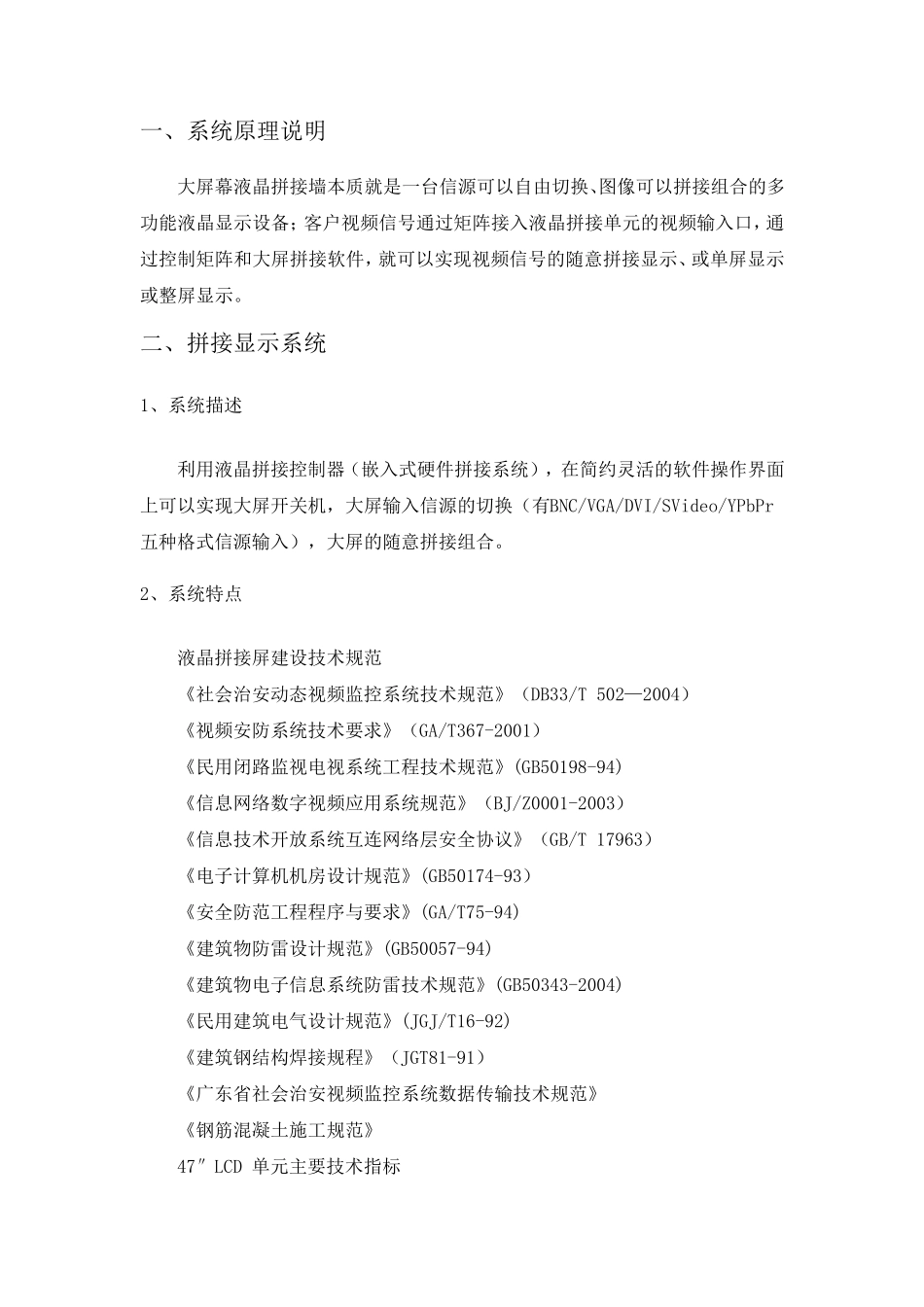

校园能耗监测平台 拼接屏显示系统方案 2015 年 4 月 一、系统原理说明 大屏幕液晶拼接墙本质就是一台信源可以自由切换、图像可以拼接组合的多功能液晶显示设备；客户视频信号通过矩阵接入液晶拼接单元的视频输入口，通过控制矩阵和大屏拼接软件，就可以实现视频信号的随意拼接显示、或单屏显示或整屏显示。 二、拼接显示系统 1、系统描述 利用液晶拼接控制器（嵌入式硬件拼接系统），在简约灵活的软件操作界面上可以实现大屏开关机，大屏输入信源的切换（有BNC/VGA/DVI/SVideo/YPbPr五种格式信源输入），大屏的随意拼接组合。 2、系统特点 液晶拼接屏建设技术规范 《社会治安动态视频监控系统技术规范》（DB33/T 502—2004） 《视频安防系统技术要求》（GA/T367-2001） 《民用闭路监视电视系统工程技术规范》(GB50198-94) 《信息网络数字视频应用系统规范》（BJ/Z0001-2003） 《信息技术开放系统互连网络层安全协议》（GB/T 17963） 《电子计算机机房设计规范》(GB50174-93） 《安全防范工程程序与要求》(GA/T75-94) 《建筑物防雷设计规范》(GB50057-94) 《建筑物电子信息系统防雷技术规范》(GB50343-2004) 《民用建筑电气设计规范》(JGJ/T16-92) 《建筑钢结构焊接规程》（JGT81-91） 《广东省社会治安视频监控系统数据传输技术规范》 《钢筋混凝土施工规范》 47″ LCD 单元主 要技术指 标 型号 DC46M-SL2 屏幕尺寸 47inch 点距 0.53（H）x0.53（V） 响应时间 8ms 色彩 8 BIT,16.7 M 亮度 450cd/㎡ 对比度 3500:1 色温 10000K 可视角度（H/V） 178/178度 物理拼缝 上下拼缝5.5mm，左右拼缝5.5mm 单屏重量 15kg 厚度 39.6± 1mm 外形尺寸 1023.98mm(H)x578.57mm(V) 显示面积 1O18.08mm(H)x572.67mm(V) 电源 AC 100~240V,50/60,Universal,±10% 功率 180.42W(正常工作状态下) 电源管理 VESA DPMS 使用寿命 大于50000小时 支持最大分辨率 1920x1080 最佳分辨率 1920x1080 安装方式 机柜式、壁挂式、支架式 支持语言种类 中文版、英文版 自然参数 节能、护眼、画质提升 输入接口 DVI\HDMI\VGA\VIDEO\S-VIDEO\YPbPr 玻璃板 防眩晕 反射率≤0.5% 温度 工作状态 5～45℃ 储藏状态 0～35℃ 湿度 工作状态 35～75% 储藏状态 0～70% 压力 工作状态 800～1114 hPa（海拔高度：0～2000m） 储藏状态 600～1114 hPa（海拔高度：0～4500m） 拼接墙主...
