大总结L298N的详细资料驱动直流电机和步进电机

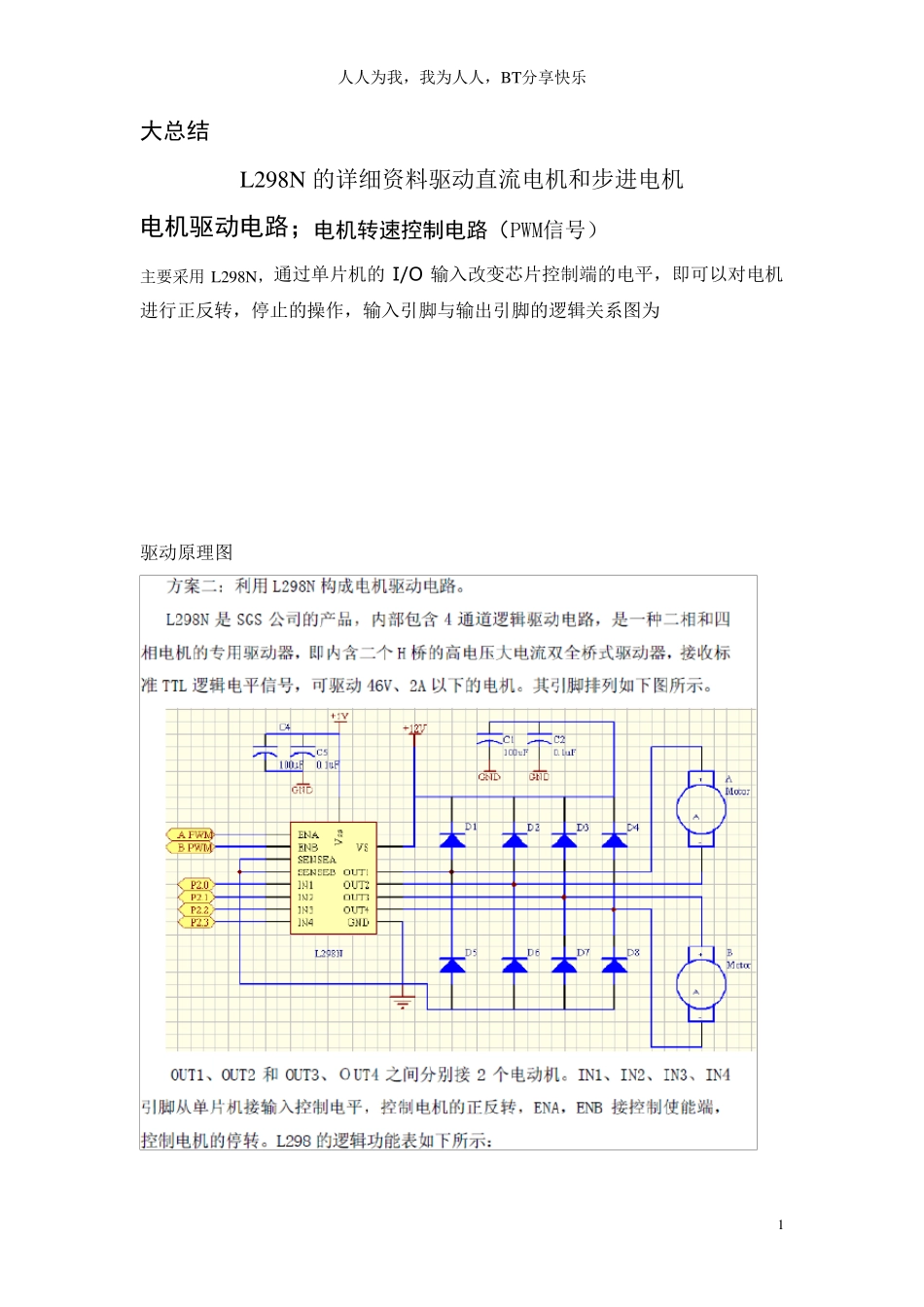

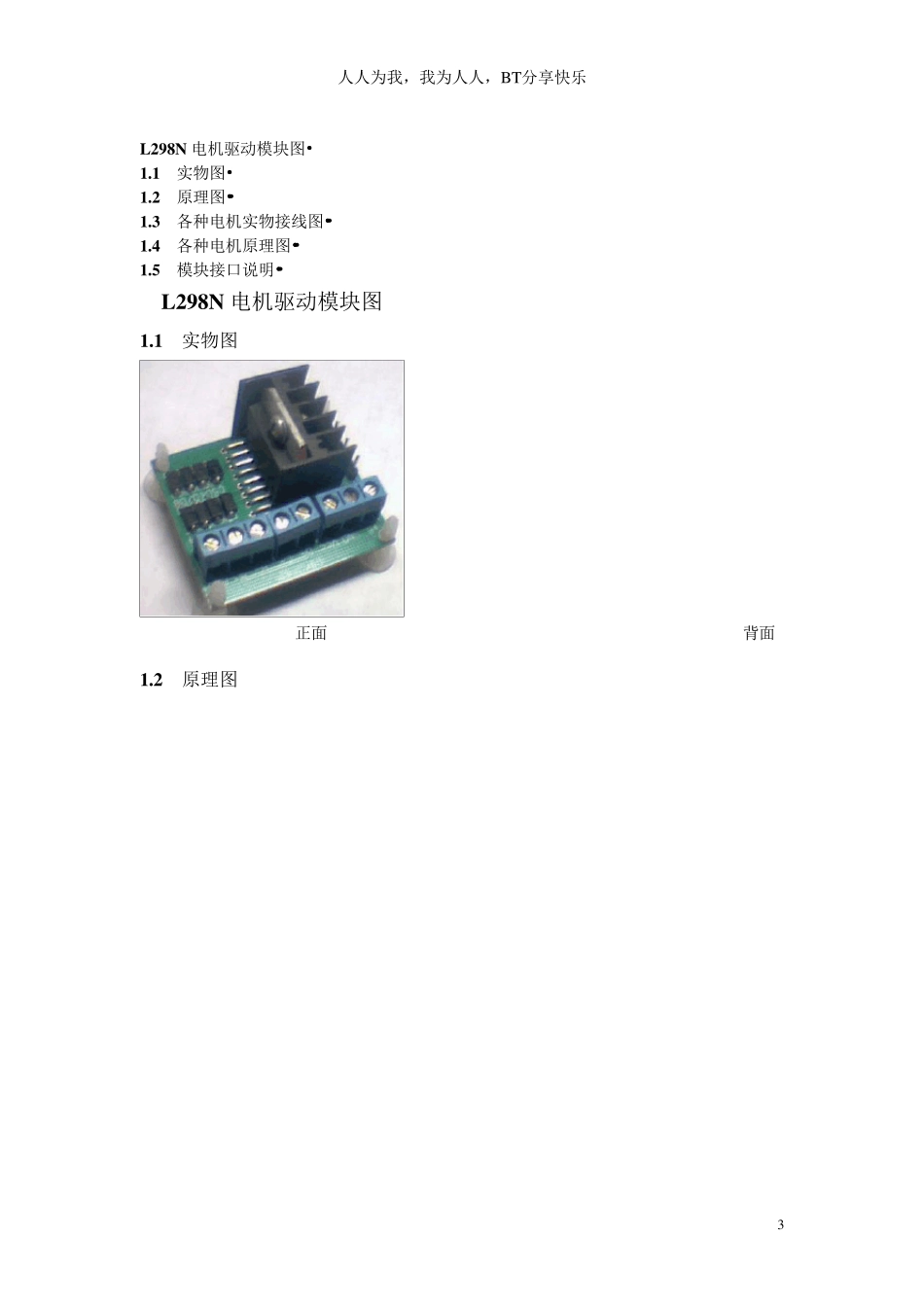

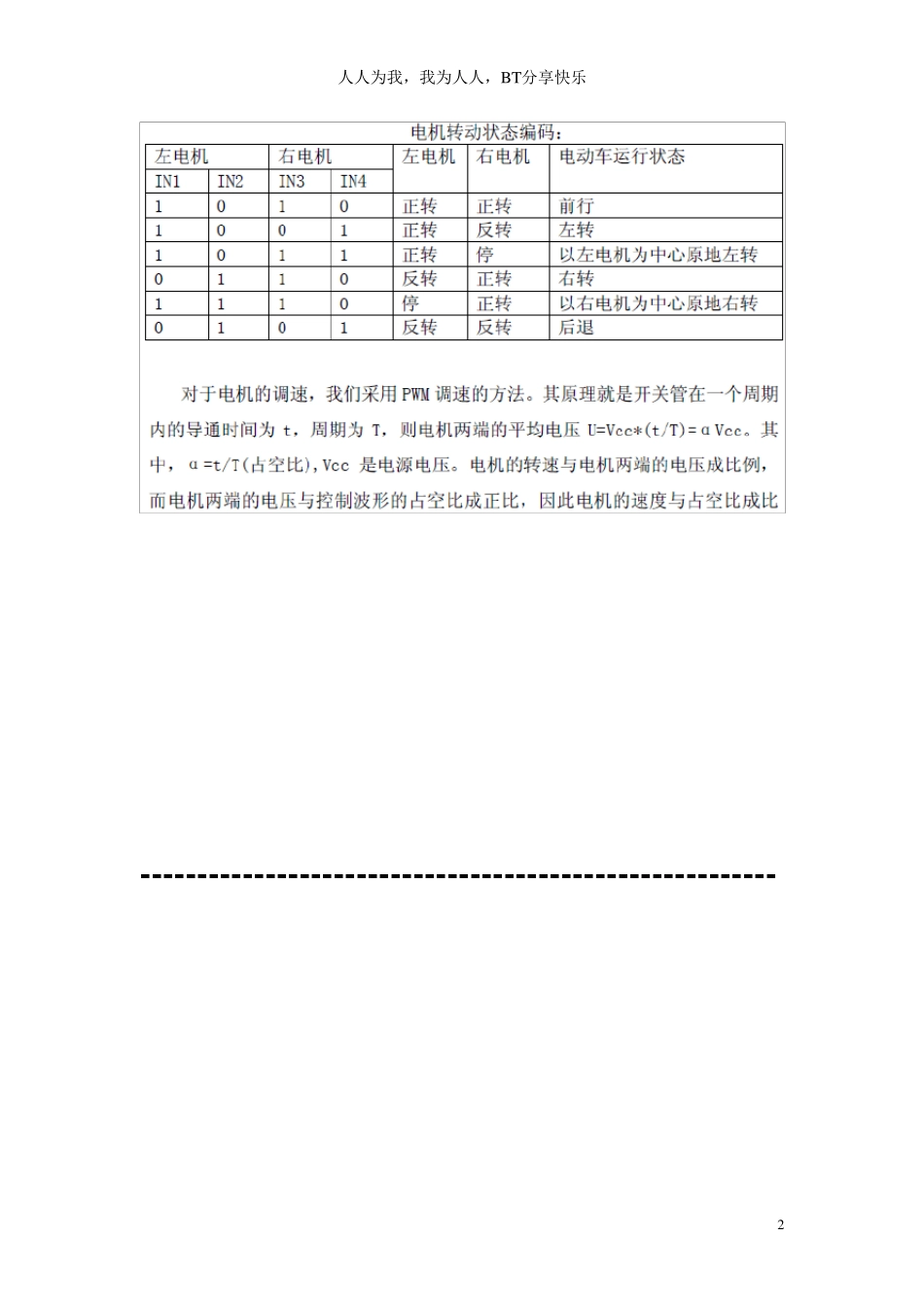

人人为我，我为人人，BT分享快乐 1 大总结 L298N 的详细资料驱动直流电机和步进电机 电机驱动电路；电机转速控制电路（PWM信号） 主要采用L298N，通过单片机的I/O 输入改变芯片控制端的电平，即可以对电机进行正反转，停止的操作，输入引脚与输出引脚的逻辑关系图为 驱动原理图 人人为我，我为人人，BT分享快乐 2 -------------------------------------------------------- 人人为我，我为人人，BT分享快乐 3 L298N 电机驱动模块图•• 1.1 实 物 图•• 1.2 原 理 图••• 1.3 各 种 电机实 物 接 线 图••• 1.4 各 种 电机原 理 图••• 1.5 模块接 口 说 明 ••• L298N 电机驱动模块图 1.1 实 物 图 正 面 背 面 1.2 原 理 图 人人为我，我为人人，BT分享快乐 4 1 .3 各种电机实物接线图 直流电机实物接线图 4 相步进电机实物接线图 人人为我，我为人人，BT分享快乐 5 3 相步进电机实物接线图 1 .4 各种电机原理图 直流电机原理图 步进电机原理图 人人为我，我为人人，BT分享快乐 6 1 .5 模块接口说明 +5V：芯片电压5V。 VCC：电机电压，最大可接50V。 GND：共地接法。 A-~D-：输出端，接电机。 A~D+ ：为步进电机公共端，模块上接了VCC。 EN1、EN2：高电平有效，EN1、EN2 分别为 IN1 和 IN2、IN3 和 IN4 的使能端。 IN1~ IN4：输入端，输入端电平和输出端电平是对应的。 人人为我，我为人人，BT分享快乐 7 我正在用L298N 驱动我的小车的两个直流减速电机，其实它很好用， 1 和15 和8 引脚直接接地， 4 管脚VS 接2.5 到46 的电压，它是用来驱动电机的， 9 引脚是用来接4.5 到7V 的电压的，它是用来驱动L298 芯片的， 记住，L 298 需要从外部接两个电压，一个是给电机的，另一个给L 298 芯片的 6 和11 引脚是它的使能端，一个使能端控制一个电机，至于那个控制那个你自己焊接，你可以把它理解为总开关，只有当它们都是高电平的时候两个电机才有可能工作， 5,7,10,12 是298 的信号输入端和单片机的IO 口相连， 2,3,13,14 是输出端， 输入5 和7 控制输出2 和3, 输入的10,12 控制输出的13,14 L298N 型驱动器的原理及应用 L298N 是SGS 公司的产品，内部包含4通道逻辑驱动电路。是一种二相和四相电机的专用驱动器，即内含二个H 桥的高电压大电流双全桥式驱动器，接收标准TTL 逻辑电平信号，可...
