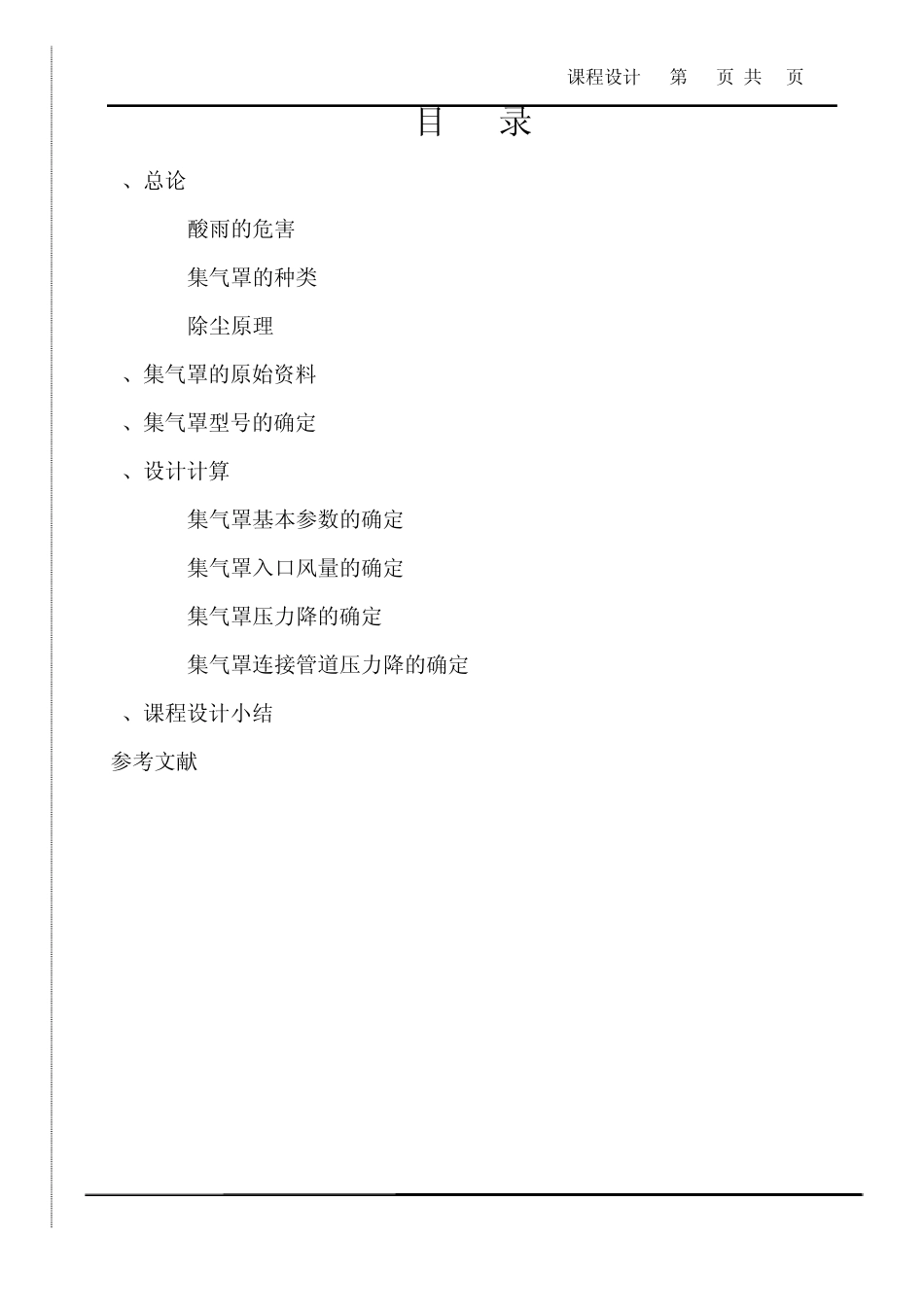

课程设计 第 1 页 共 9页 课程设计任务书 一、课程设计的内容 根据以下数据资料,完成“酸洗车间净化系统集气罩设计” SO3含量为 30%;允许的排风速度最大 1.5m/s;车间有酸洗槽 3个;相距 5m。 选用 5%的 NaOH为吸收液 槽内甲酸后温度可达 100℃ 允许罩内最大负压:25Pa; 允许压力损失:1000pa 排放标准(标准状况下):1.5mg/m-3 冬季环境温度:-6℃ 夏季环境温度:31℃ 当地气压:100KPa 净化系统布置场地在车间北侧 20-25米以内 二、课程设计应完成的工作 1、根据污染物性质,选择设计合适的集气罩; 2、 计算出集气罩的排风量、压力降; 3、并确定排风速度; 4、完成除尘、风机、烟囱位置及管道布置 5、按照工程制图要求绘制一张集气罩和系统 A3 图。 评语 指导小组或指导教师评语: ① 本设计对酸洗车间净化系统的集气罩进行设计,并对除尘原理进行了介绍,工艺及参数基本合理,计算数据基本正确。 ② 文字通顺,格式正确。 ③ 通过本次设计,基本掌握了酸洗车间净化系统的净化原理,达到了预期目标。 课程设计 第 2 页 共 9页 目 录 1、总论 .......................................................... 2 1.1酸雨的危害 ............................................... 2 1.2集气罩的种类 ............................................. 3 1.3除尘原理 ................................................. 4 2、集气罩的原始资料 .............................................. 5 3、集气罩型号的确定 .............................................. 5 4、设计计算 ...................................................... 6 4.1集气罩基本参数的确定 ..................................... 6 4.2集气罩入口风量的确定 ..................................... 6 4.3集气罩压力降的确定 ....................................... 7 4.4集气罩连接管道压力降的确定 ............................... 7 5、课程设计小结 .................................................. 7 参考文献 ......................................................... 8 课程设计 第 3 页 共 9页 酸洗车间净化系统集气罩设计 1. 总论 随着人口的剧增和城市化的加剧,煤和石油燃烧排放到大气中的二氧化硫越来越多,它在大气中与水蒸气和氧气混...
