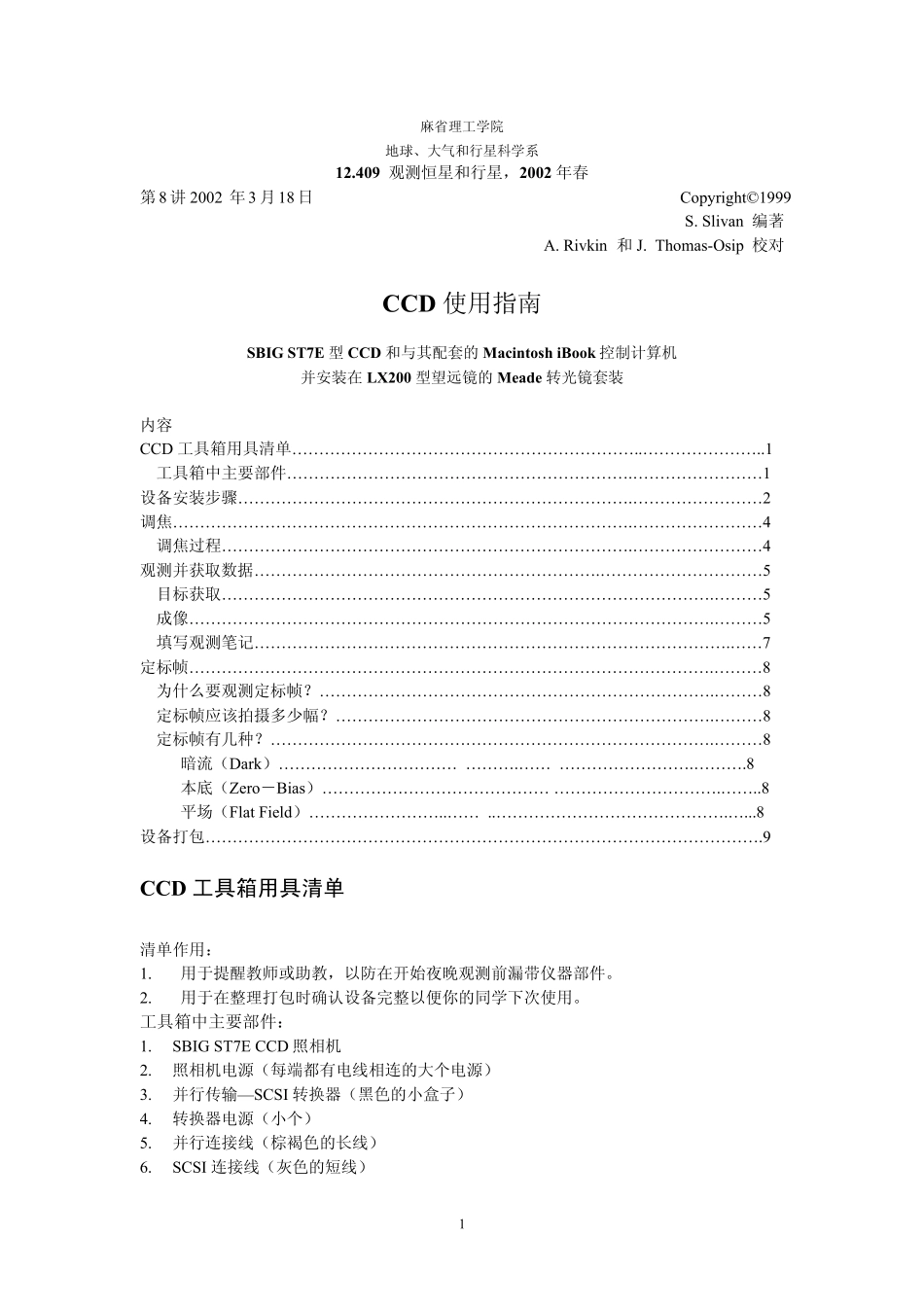

麻省理工学院 地球、大气和行星科学系 12.409 观测恒星和行星,2002 年春 第 8 讲 2002 年 3 月 18 日 Copyright©1999 S. Slivan 编著 A. Rivkin 和 J. Thomas-Osip 校对 CCD 使用指南 SBIG ST7E 型 CCD 和与其配套的 Macintosh iBook 控制计算机 并安装在 LX200 型望远镜的 Meade 转光镜套装 内容 CCD 工具箱用具清单………………………………………………………..…………………..1 工具箱中主要部件……………………………………………………….……………………1 设备安装步骤……………………………………………………………….……………………2 调焦………………………………………………………………………….……………………4 调焦过程………………………………………………………………….……………………4 观测并获取数据……………………………………………………….…………………………5 目标获取……………………………………………………………………………….………5 成像…………………………………………………………………………………….………5 填写观测笔记…………………………………………………………………………….……7 定标帧…………………………………………………………………………………….………8 为什么要观测定标帧?……………………………………………………………….………8 定标帧应该拍摄多少幅?…………………………………………………………….………8 定标帧有几种?……………………………………………………………………….………8 暗流(Dark)…………………………… ……….…… …………………….……….8 本底(Zero-Bias)…………………………………… ………………………….……..8 平场(Flat Field)……………………..…… ..…………………………………….…...8 设备打包………………………………………………………………………………………….9 CCD 工具箱用具清单 清单作用: 1. 用于提醒教师或助教,以防在开始夜晚观测前漏带仪器部件。 2. 用于在整理打包时确认设备完整以便你的同学下次使用。 工具箱中主要部件: 1. SBIG ST7E CCD 照相机 2. 照相机电源(每端都有电线相连的大个电源) 3. 并行传输—SCSI 转换器(黑色的小盒子) 4. 转换器电源(小个) 5. 并行连接线(棕褐色的...
