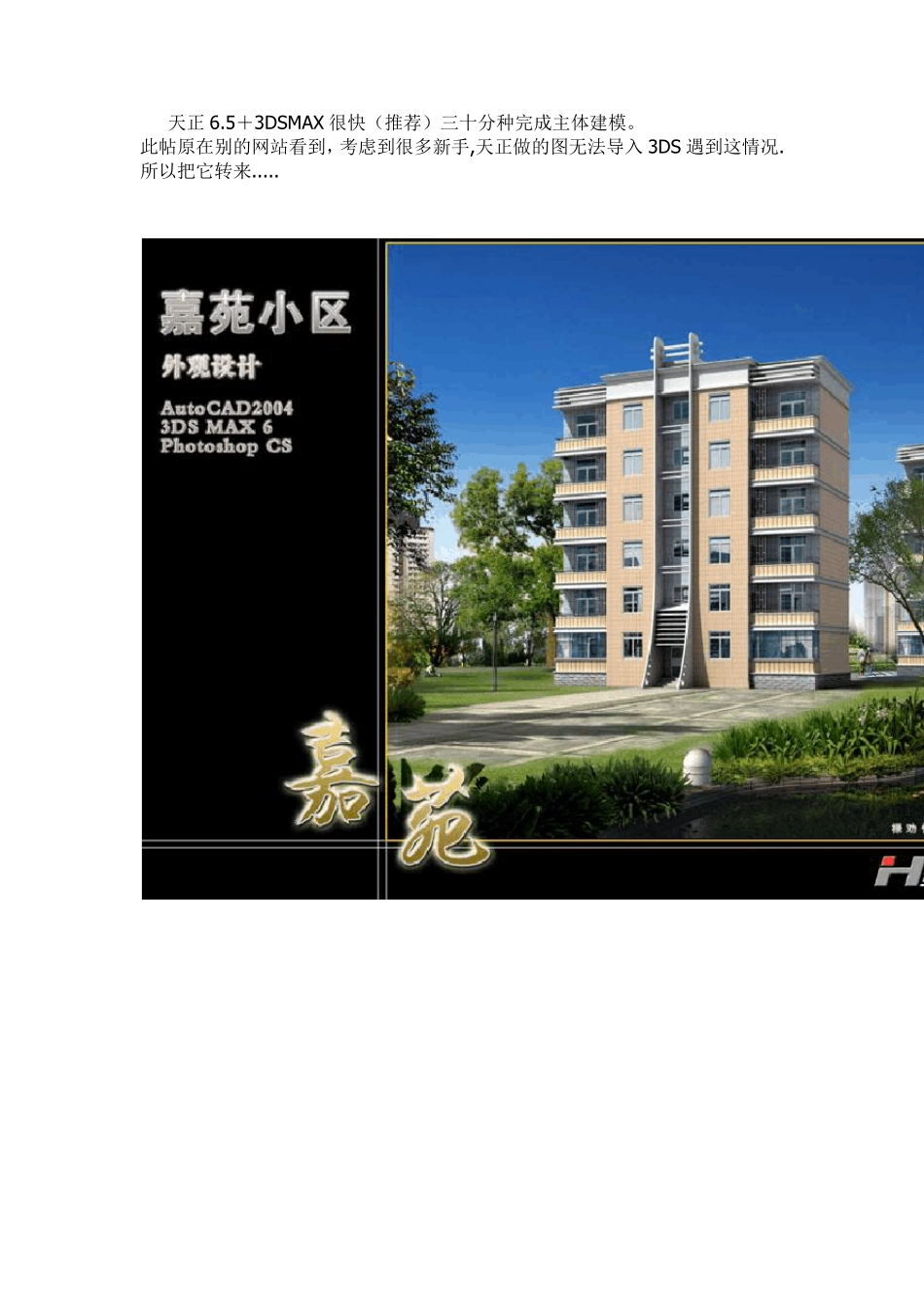

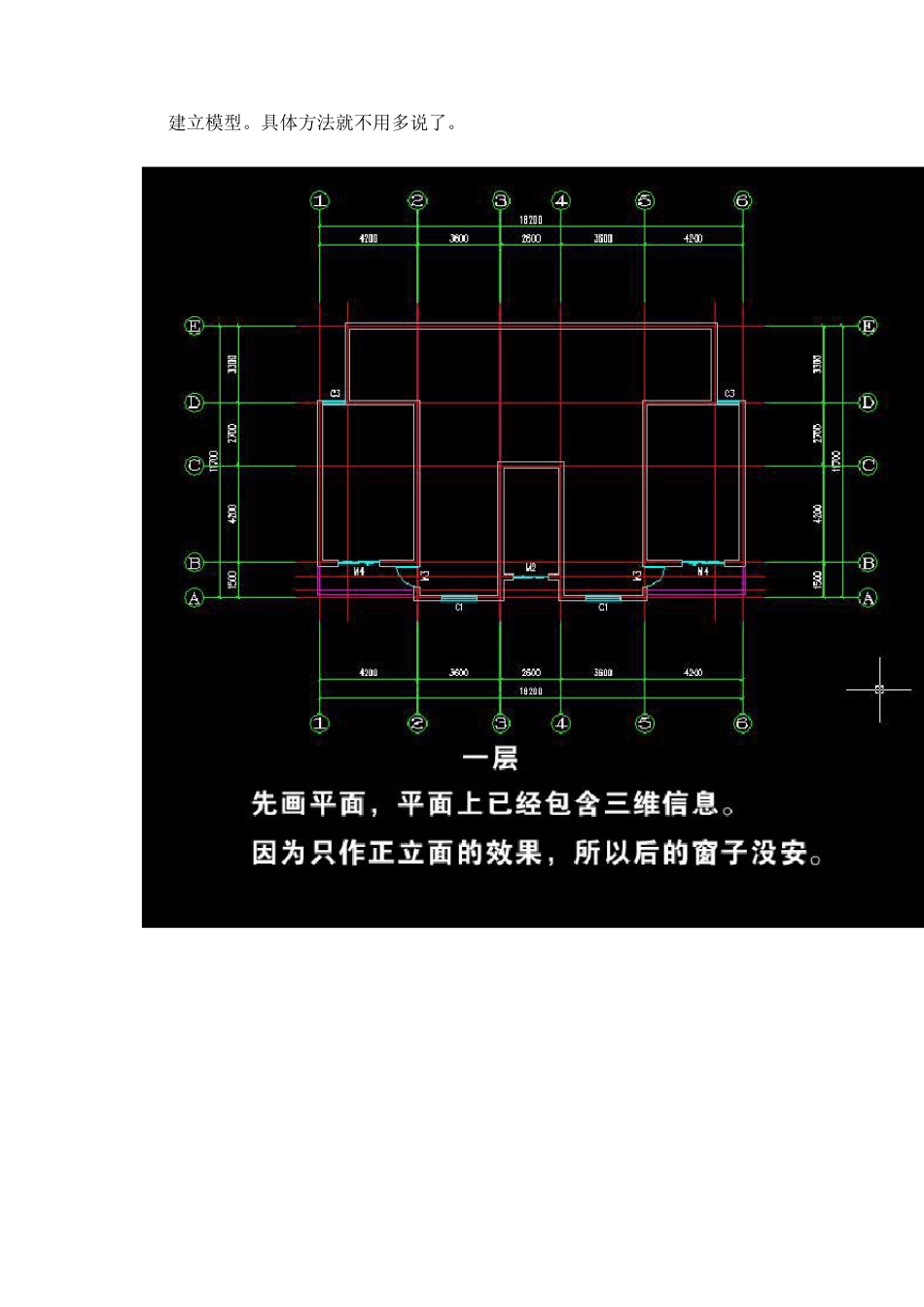

天正6.5+3DSMAX 很快(推荐)三十分种完成主体建模。 此帖原在别的网站看到,考虑到很多新手,天正做的图无法导入 3DS 遇到这情况.所以把它转来..... 开始 建立模型。具体方法就不用多说了。 这里只写一些实际工作中需注意的问题,基础知识还得靠自己了. 改墙体标高和高度 门窗 此主题相关图片如下:6.jp g 二层 此主题相关图片如下:7.jp g 台阶 此主题相关图片如下:8.jp g 这要注意,关健时刻。组合模型。 此主题相关图片如下:9.jp g 结果. 模型尺寸非常精确,结构线框合理。三维门窗样式很多。如果做室内还有很多室内模型。做建筑方案的三维剖视也很方便。 此主题相关图片如下:10.jp g 现在要做的是把模型导入3DMAX,作一下装饰线条和楼地面。 关健时刻。导入模型。 此主题相关图片如下:11.jp g 选CAD 模型 此主题相关图片如下:12.jp g 参数 此主题相关图片如下:13.jp g 导入3DMAX 的模。 此主题相关图片如下:14.jp g 天正默认的图层导入后名称不变 此主题相关图片如下:15.jp g 阳台的法线有问题。有时门窗的开启方向不正确也会反向。 此主题相关图片如下:16.jp g 两种解决方法。 此主题相关图片如下:17.jp g 第二种 此主题相关图片如下:18.jp g 模型精确,结构线框合理。 此主题相关图片如下:19.jp g 用图层选择,焊结顶点。 此主题相关图片如下:20.jp g 焊后。顶点大量精减。但面有问题。 此主题相关图片如下:21.jp g 清除光滑组。 此主题相关图片如下:22.jp g 墙体和窗如果不加修改也用同方法处理。附双面材质。 此主题相关图片如下:23.jp g 用MAX6 的参数化栏杆做出栏板。 此主题相关图片如下:24.jp g 用放样、挤压等简单的 MAX命令很快作出女儿墙压顶和线条。 用层选择的方法可以快速的给各个元素附上材质,最好都勾选双面。 此主题相关图片如下:25.jpg 如果用MAX 默认的扫瞄线渲染器,玻璃材质我向大家推荐一个建筑玻璃材质的脚本。Arch-glass.(MAX5 白金手册 530 页有提供)。 没有书的我也可以把它发上来。 此主题相关图片如下:26.jpg 图渲好后,暂时把所有灯光删掉,给需要调节的材质改成几种 不同颜色的100%自发光材质,花20 秒渲一张用做通道的图。 存为 TGA 格式以便于在 PS 中处理。(完) 此主题相关图片如下:27.jp g 发两张室内布局的表现, 对看不懂建筑CAD 图的人很有用。 此主题相关图片如下:28.jp g 此主题相关图片如下:29.jp g
