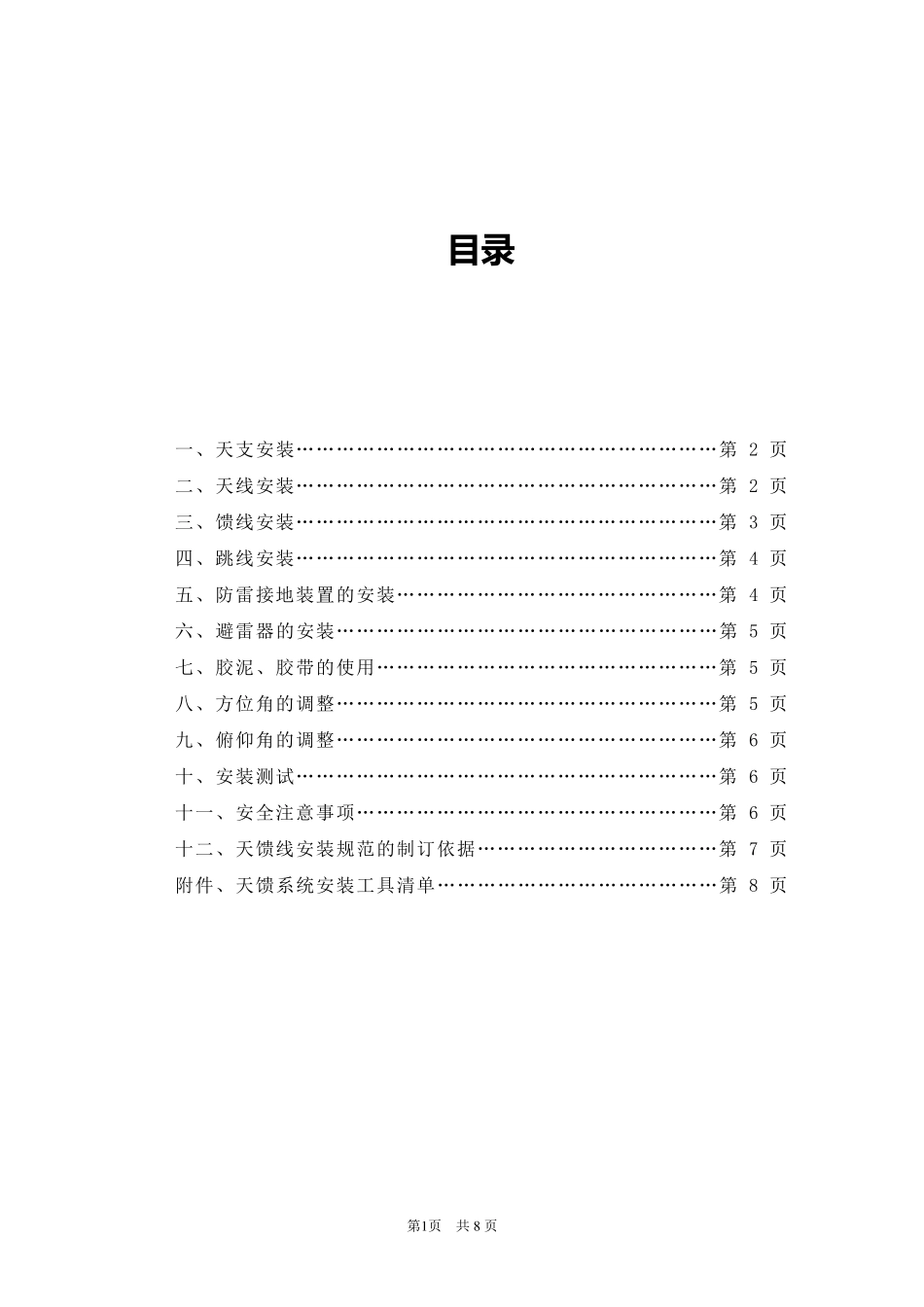

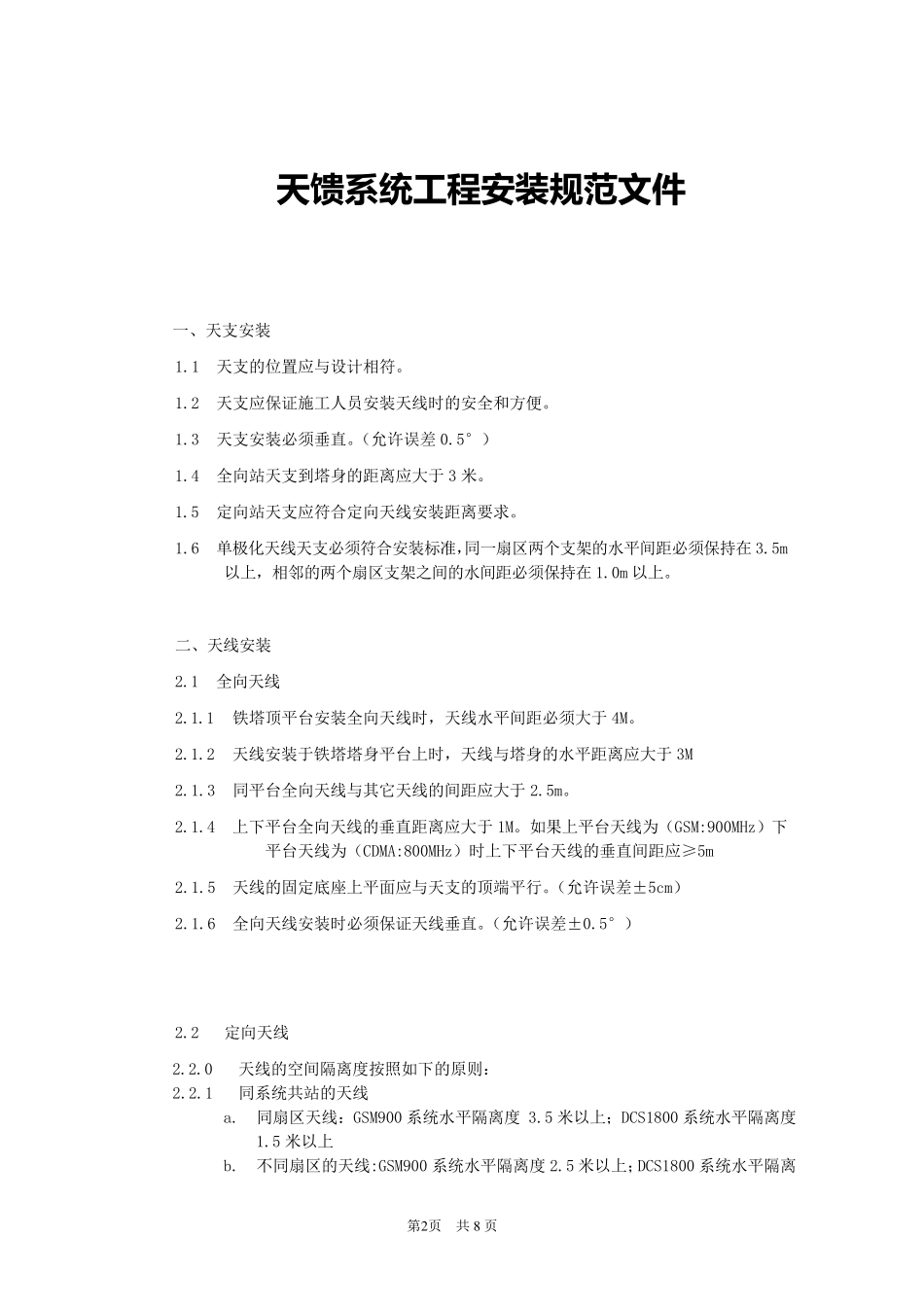

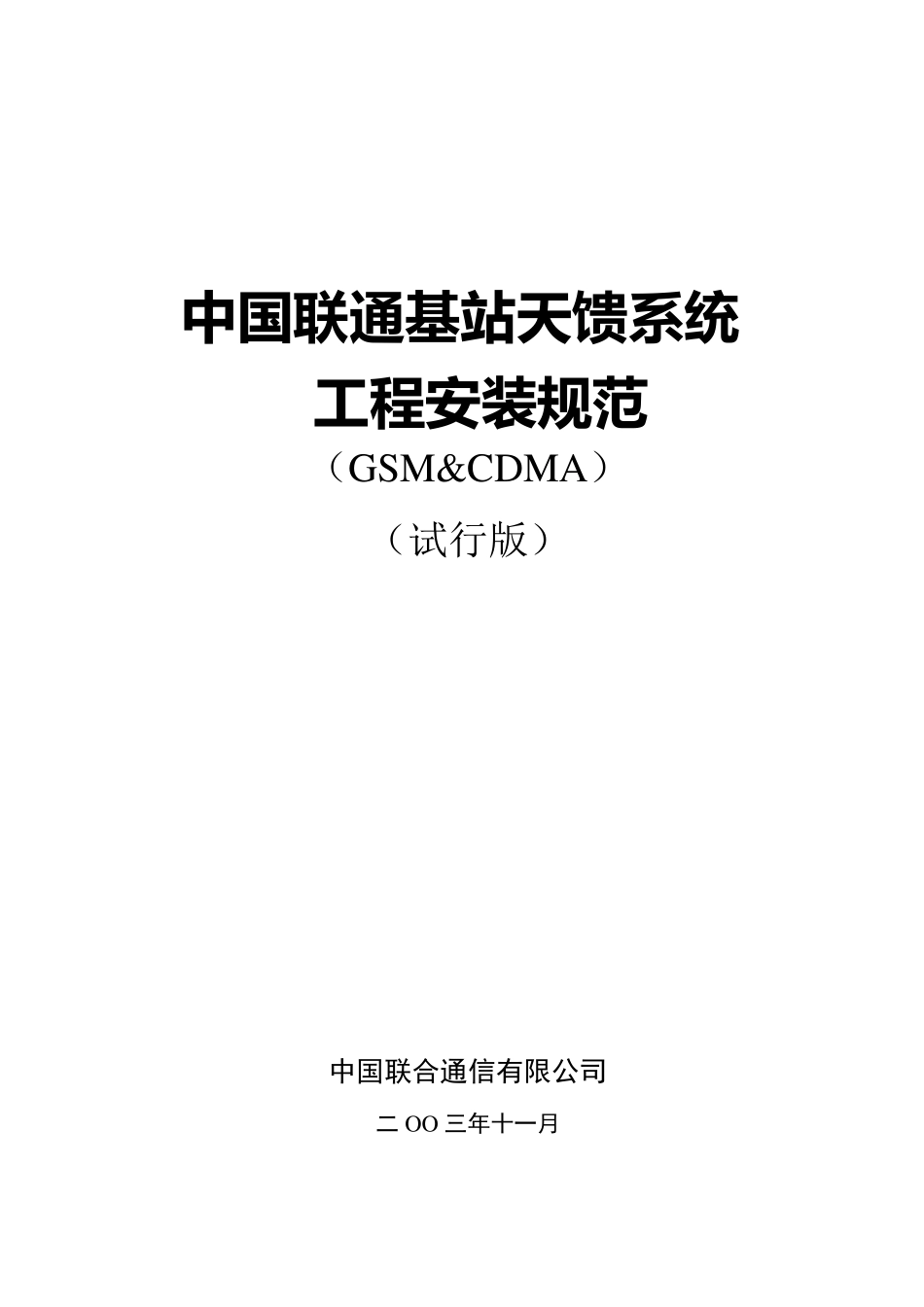

(GSM&CDMA) (试行版) 中国联合通信有限公司 二OO 三年十一月 中国联通基站天馈系统工程安装规范 第1 页 共8 页 目 录 一、天支安装………………………………………………………第 2 页 二、天线安装………………………………………………………第 2 页 三、馈线安装………………………………………………………第 3 页 四、跳线安装………………………………………………………第 4 页 五、防雷接地装置的安装…………………………………………第 4 页 六、避雷器的安装…………………………………………………第 5 页 七、胶泥、胶带的使用……………………………………………第 5 页 八、方位角的调整…………………………………………………第 5 页 九、俯仰角的调整…………………………………………………第 6 页 十、安装测试………………………………………………………第 6 页 十一、安全注意事项………………………………………………第 6 页 十二、天馈线安装规范的制订依据………………………………第 7 页 附件、天馈系统安装工具清单……………………………………第 8 页 第2 页 共8 页 天 馈 系 统 工 程 安 装 规 范 文 件 一、天支安装 1.1 天支的位置应与设计相符。 1.2 天支应保证施工人员安装天线时的安全和方便。 1.3 天支安装必须垂直。(允许误差0.5°) 1.4 全向站天支到塔身的距离应大于 3 米。 1.5 定向站天支应符合定向天线安装距离要求。 1.6 单极化天线天支必须符合安装标准,同一扇区两个支架的水平间距必须保持在 3.5m以上,相邻的两个扇区支架之间的水间距必须保持在 1.0m 以上。 二、天线安装 2.1 全向天线 2.1.1 铁塔顶平台安装全向天线时,天线水平间距必须大于 4M。 2.1.2 天线安装于铁塔塔身平台上时,天线与塔身的水平距离应大于 3M 2.1.3 同平台全向天线与其它天线的间距应大于 2.5m。 2.1.4 上下平台全向天线的垂直距离应大于 1M。如果上平台天线为(GSM:900MHz)下平台天线为(CDMA:800MHz)时上下平台天线的垂直间距应≥5m 2.1.5 天线的固定底座上平面应与天支的顶端平行。(允许误差±5cm) 2.1.6 全向天线安装时必须保证天线垂直。(允许误差±0.5°) 2.2 定向天线 2.2.0 天线的空间隔离度按照如下的原则: 2.2.1 同系统共站的天线 a. 同扇区天线:GSM900 系统水平隔离度 3.5...
