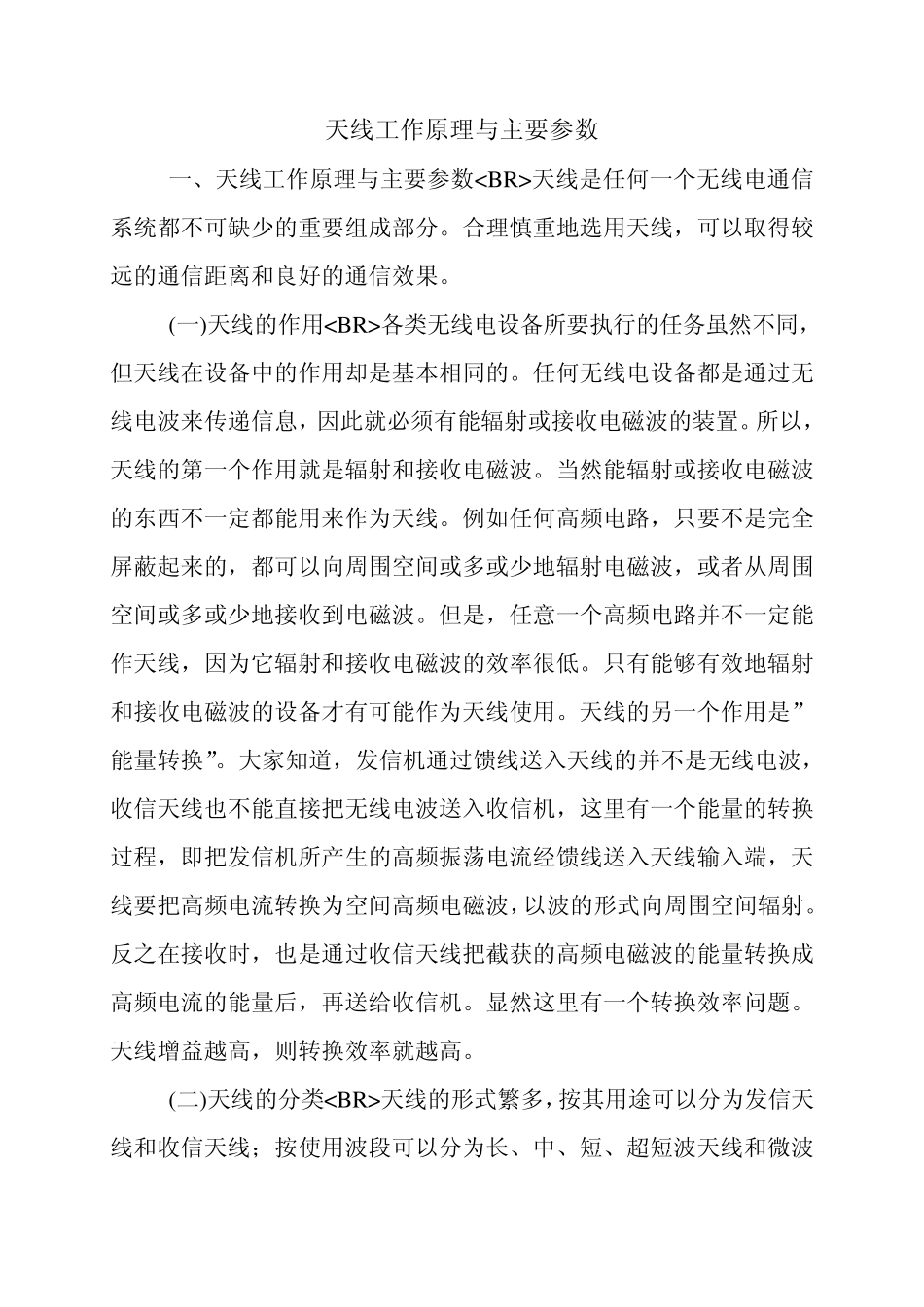

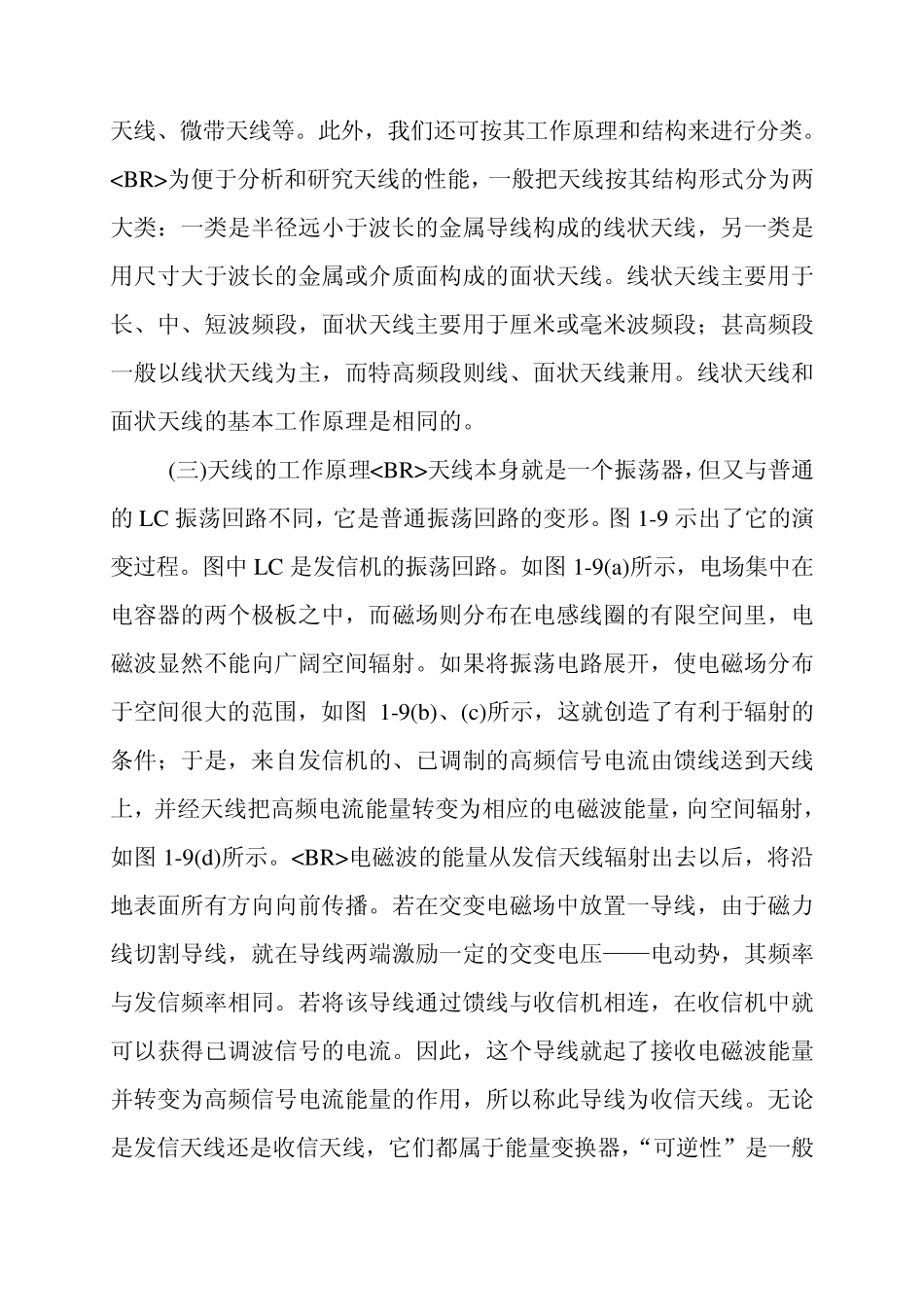

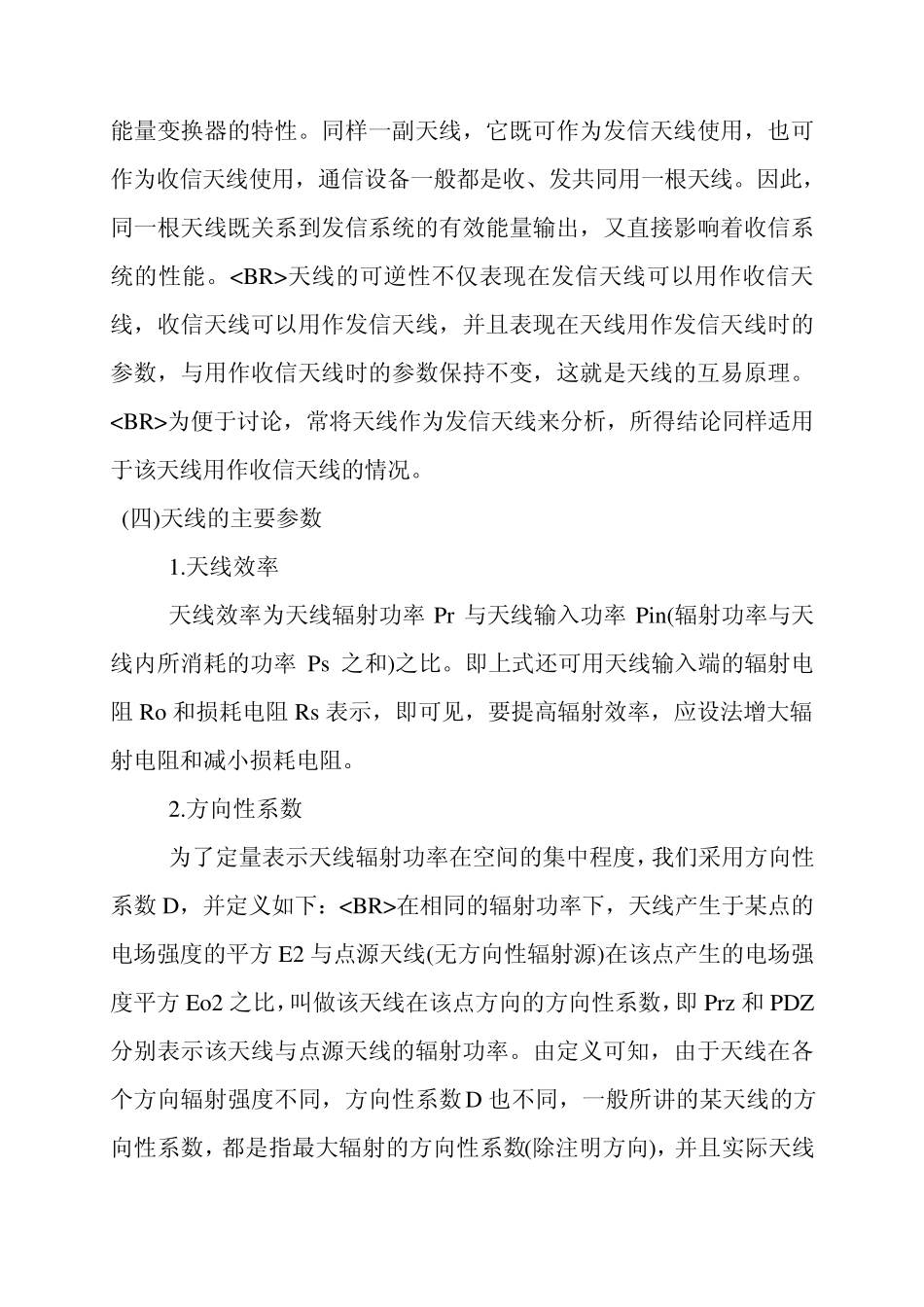

天线工作原理与主要参数 一、天线工作原理与主要参数
天线是任何一个无线电通信系统都不可缺少的重要组成部分。合理慎重地选用天线,可以取得较远的通信距离和良好的通信效果。 (一)天线的作用
各类无线电设备所要执行的任务虽然不同,但天线在设备中的作用却是基本相同的。任何无线电设备都是通过无线电波来传递信息,因此就必须有能辐射或接收电磁波的装置。所以,天线的第一个作用就是辐射和接收电磁波。当然能辐射或接收电磁波的东西不一定都能用来作为天线。例如任何高频电路,只要不是完全屏蔽起来的,都可以向周围空间或多或少地辐射电磁波,或者从周围空间或多或少地接收到电磁波。但是,任意一个高频电路并不一定能作天线,因为它辐射和接收电磁波的效率很低。只有能够有效地辐射和接收电磁波的设备才有可能作为天线使用。天线的另一个作用是”能量转换”。大家知道,发信机通过馈线送入天线的并不是无线电波,收信天线也不能直接把无线电波送入收信机,这里有一个能量的转换过程,即把发信机所产生的高频振荡电流经馈线送入天线输入端,天线要把高频电流转换为空间高频电磁波,以波的形式向周围空间辐射。反之在接收时,也是通过收信天线把截获的高频电磁波的能量转换成高频电流的能量后,再送给收信机。显然这里有一个转换效率问题。天线增益越高,则转换效率就越高。 (二)天线的分类
天线的形式繁多,按其用途可以分为发信天线和收信天线;按使用波段可以分为长、中、短、超短波天线和微波 天线、微带天线等。此外,我们还可按其工作原理和结构来进行分类。
为便于分析和研究天线的性能,一般把天线按其结构形式分为两大类:一类是半径远小于波长的金属导线构成的线状天线,另一类是用尺寸大于波长的金属或介质面构成的面状天线。线状天线主要用于长、中、短波频段,面状天线主要用于厘米或毫米波频段;甚高频段一般以线状天线为主,而特高频段则线、面状天线兼用。线状天线和面状天线的基本工作原理是相同的。 (三)天线的工作原理
天线本身就是一个振荡器,但又与普通的 LC 振荡回路不同,它是普通振荡回路的变形。图 1-9 示出了它的演变过程。图中 LC 是发信机的振荡回路。如图 1-9(a)所示,电场集中在电容器的两个极板之中,而磁场则分布在电感线圈的有限空间里,电磁波显然不能向广阔空间辐射。如果将振荡电路展开,使电磁场分布于空间很大的范围,如图 1-9(b)、(c)所示,这就创造了有利于辐射的条件...
