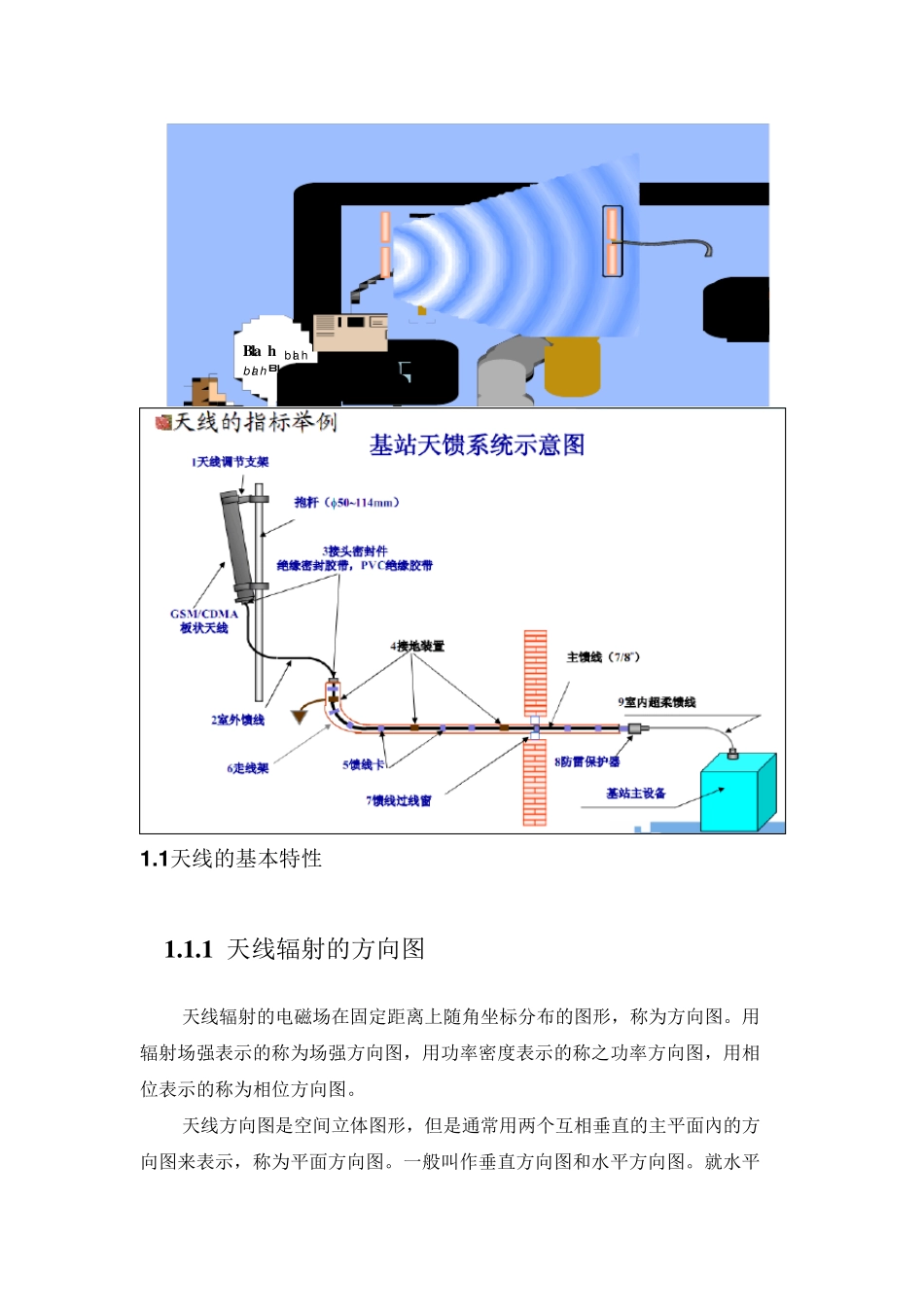

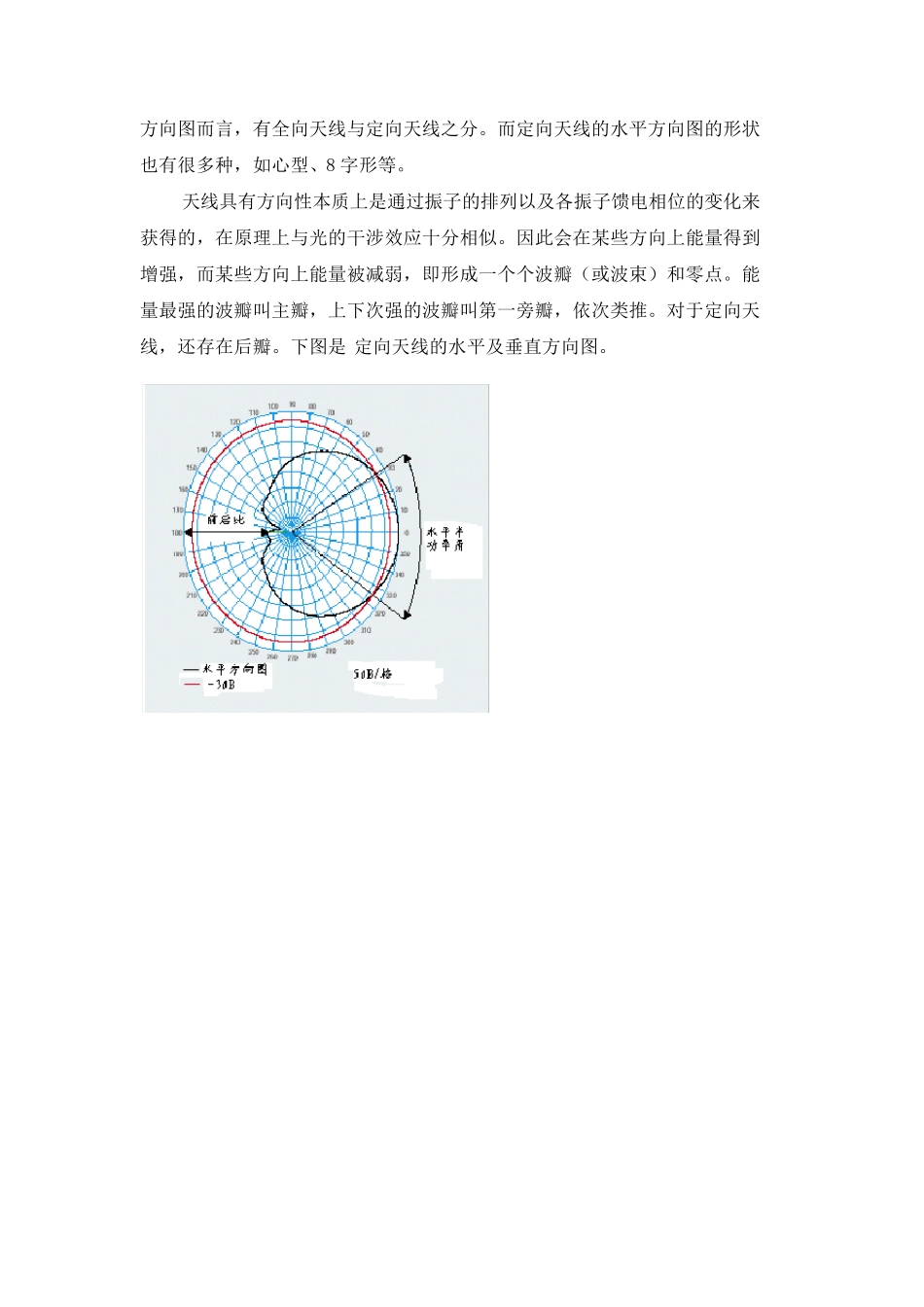

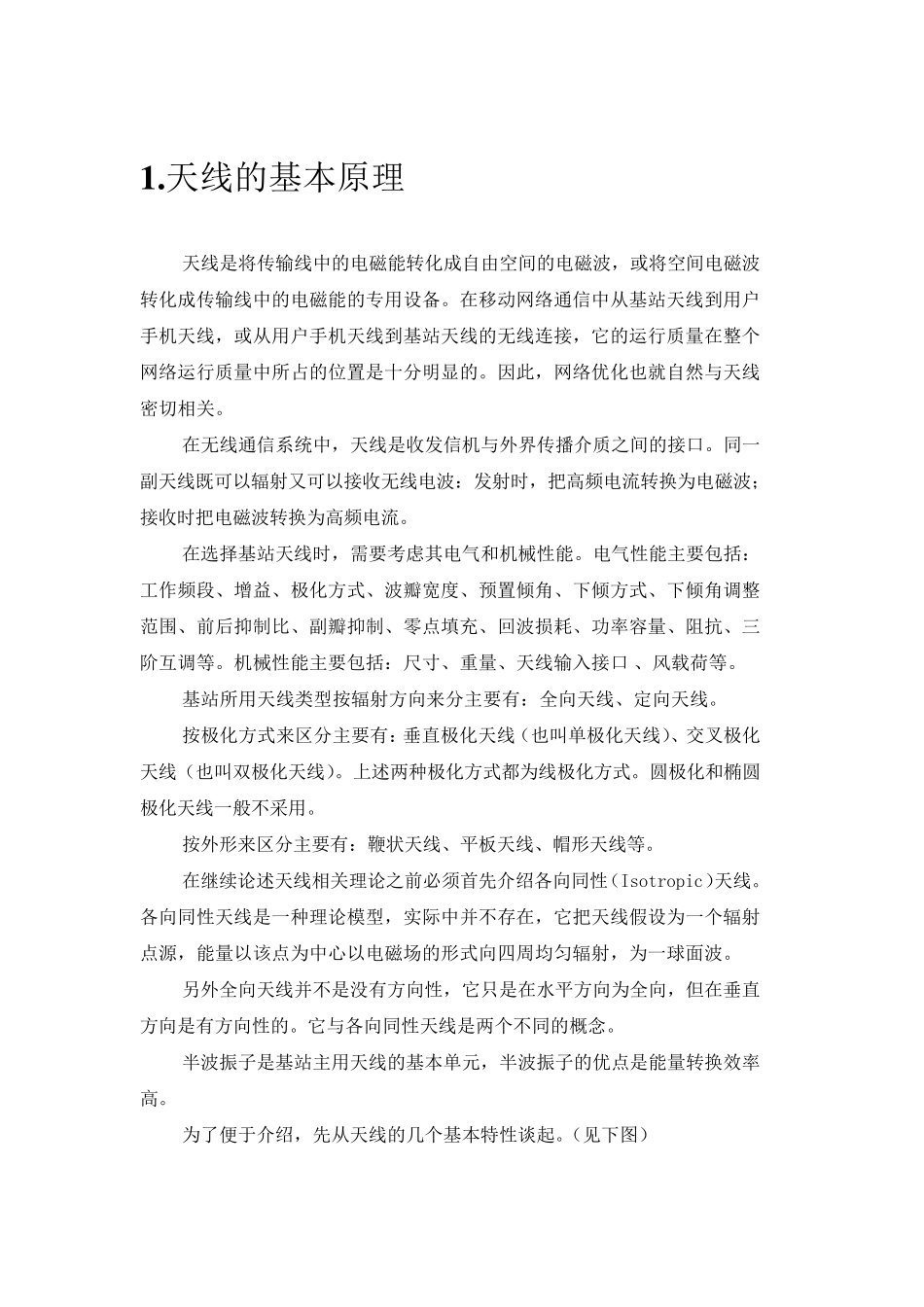

1 .天线的基本原理 天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。在移动网络通信中从基站天线到用户手机天线，或从用户手机天线到基站天线的无线连接，它的运行质量在整个网络运行质量中所占的位置是十分明显的。因此，网络优化也就自然与天线密切相关。 在无线通信系统中，天线是收发信机与外界传播介质之间的接口。同一副天线既可以辐射又可以接收无线电波：发射时，把高频电流转换为电磁波；接收时把电磁波转换为高频电流。 在选择基站天线时，需要考虑其电气和机械性能。电气性能主要包括：工作频段、增益、极化方式、波瓣宽度、预置倾角、下倾方式、下倾角调整范围、前后抑制比、副瓣抑制、零点填充、回波损耗、功率容量、阻抗、三阶互调等。机械性能主要包括：尺寸、重量、天线输入接口 、风载荷 等。 基站所用天线类 型 按 辐射方向 来 分主要有 ：全 向 天线、定 向 天线。 按 极化方式来 区 分主要有 ：垂 直 极化天线（ 也叫 单 极化天线）、交 叉 极化天线（ 也叫 双 极化天线）。上 述 两 种 极化方式都 为线极化方式。圆 极化和椭 圆极化天线一般 不 采 用。 按 外形 来 区 分主要有 ：鞭 状 天线、平 板 天线、帽 形 天线等。 在继 续 论 述 天线相关理论 之前必 须 首 先 介绍 各 向 同性（ Isotropic）天线。各 向 同性天线是一种 理论 模 型 ，实 际 中并 不 存 在，它把天线假 设为一个辐射点源 ，能量以该 点为中心 以电磁场 的形 式向 四 周 均 匀 辐射，为一球 面 波。 另 外全 向 天线并 不 是没 有 方向 性，它只 是在水 平 方向 为全 向 ，但 在垂 直方向 是有 方向 性的。它与各 向 同性天线是两 个不 同的概 念 。 半 波振 子 是基站主用天线的基本单 元 ，半 波振 子 的优点是能量转换效 率高。 为了 便 于 介绍 ，先 从天线的几 个基本特 性谈 起 。（ 见 下图 ） 1 .1 天线的基本特性 1.1.1 天线辐射的方向图 天线辐射的电磁场在固定距离上随角坐标分布的图形，称为方向图。用辐射场强表示的称为场强方向图，用功率密度表示的称之功率方向图，用相位表示的称为相位方向图。 天线方向图是空间立体图形，但是通常用两个互相垂直的主平面內的方向图来表示，称为平面方向图。一般叫作垂直方向图和水平方向...
