天融信防火墙配置步骤

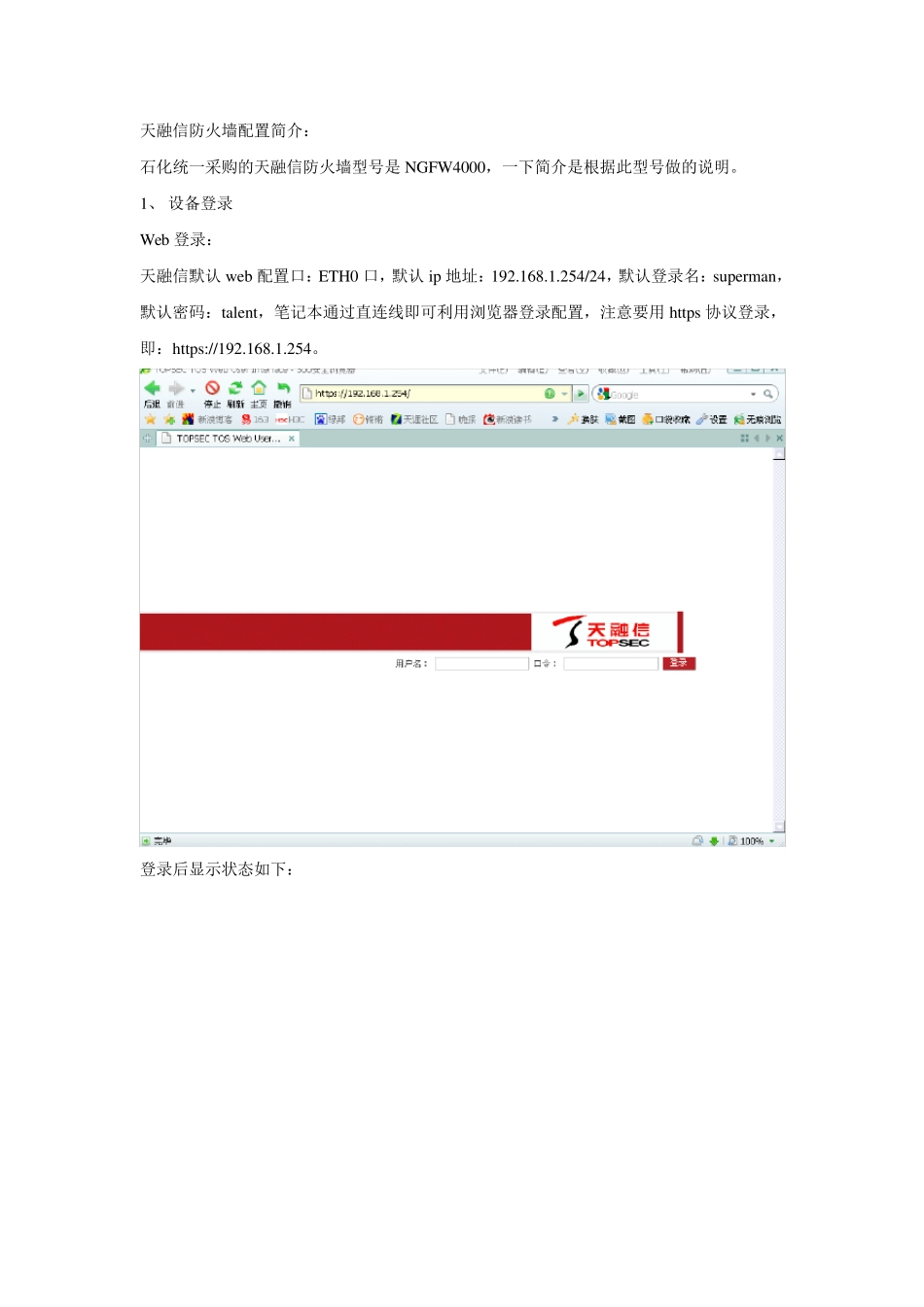

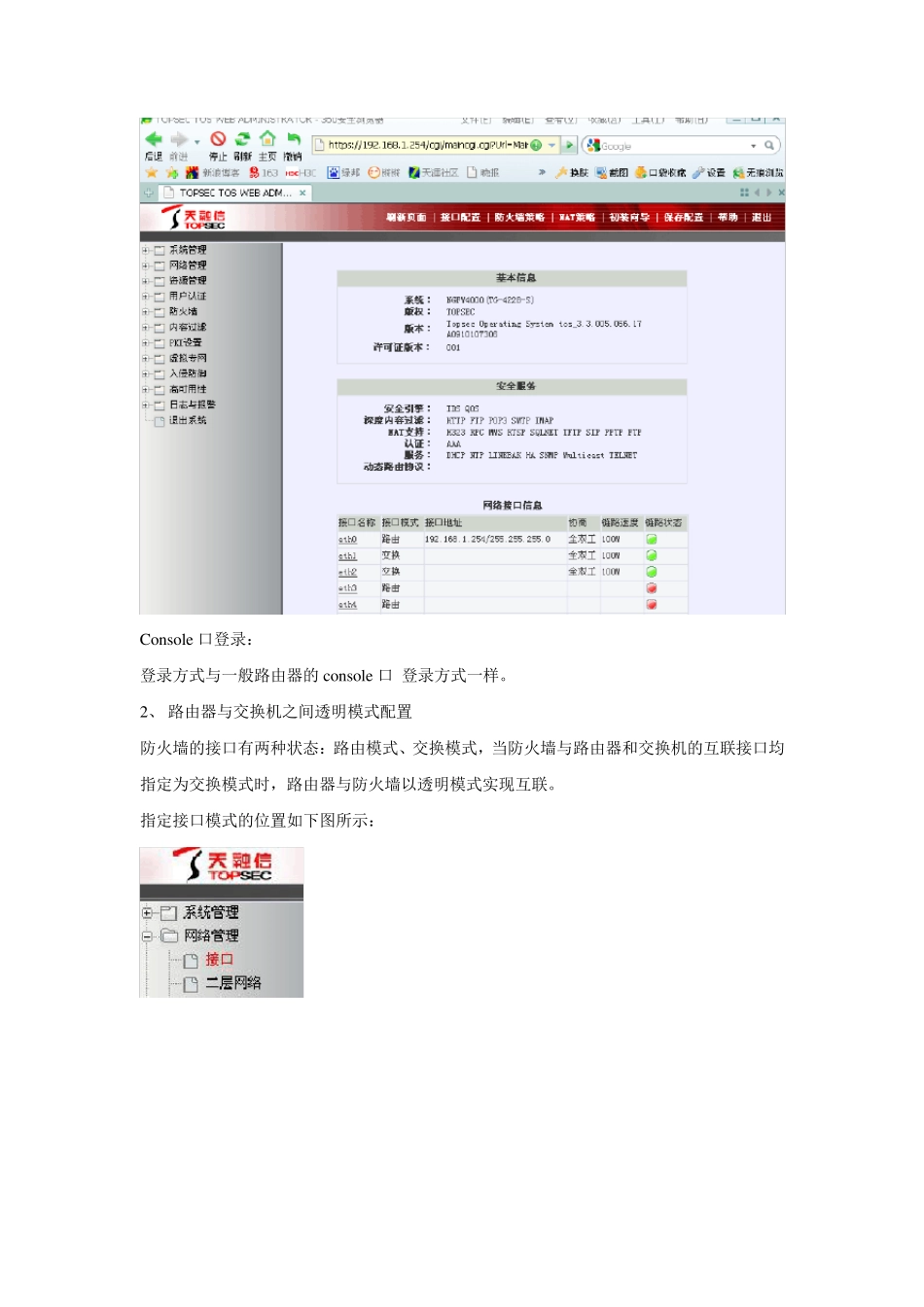

天融信防火墙配置简介： 石化统一采购的天融信防火墙型号是NGFW4000，一下简介是根据此型号做的说明。 1、 设备登录 Web 登录： 天融信默认 w eb 配置口：ETH0 口，默认 ip 地址：192.168.1.254/24，默认登录名：superman，默认密码：talent，笔记本通过直连线即可利用浏览器登录配置，注意要用 https 协议登录，即：https://192.168.1.254。 登录后显示状态如下： Console 口登录： 登录方式与一般路由器的console 口 登录方式一样。 2、 路由器与交换机之间透明模式配置 防火墙的接口有两种状态：路由模式、交换模式，当防火墙与路由器和交换机的互联接口均指定为交换模式时，路由器与防火墙以透明模式实现互联。 指定接口模式的位置如下图所示： 3、 通过防火墙实现外网互联 防火墙与外网互联接口暂时成为外网口，与内网互联接口暂时称为内网口，具体实现步骤如下： A、 外网口与运营商线路互联，内网口与内网核心交换机规划好的端口互联。此处暂用ETH7 外联运营商，用 ETH6 内联交换机。 B、 外网口配置运营商提供的公网 ip 地址，内网口配置与核心交换机互联 v lan 对应的 ip 地址。 C、 定义区域，区域是指防火墙接口互联的网段，定义区域是为了后续的防火墙配置，如配置地址转换、防火墙策略、访问控制、内容过滤等。 定义区域： D 、 配置地址转换。 点击添加开始地址转换配置： E 、 配置缺省路由和回指路由。 配置缺省路由： 配置回指路由： 4、其他配置详见 NGFW 4000 管理手册。
