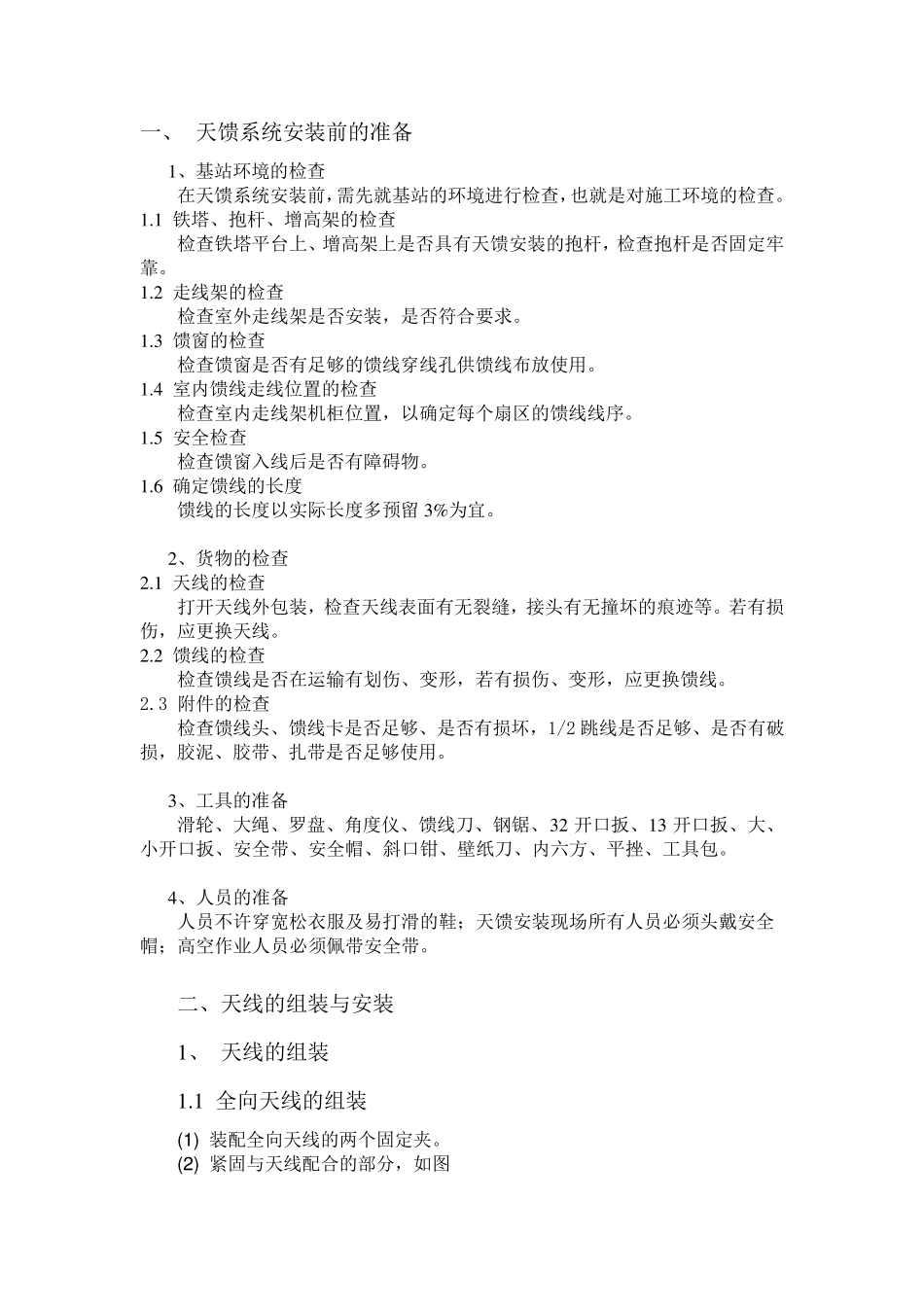

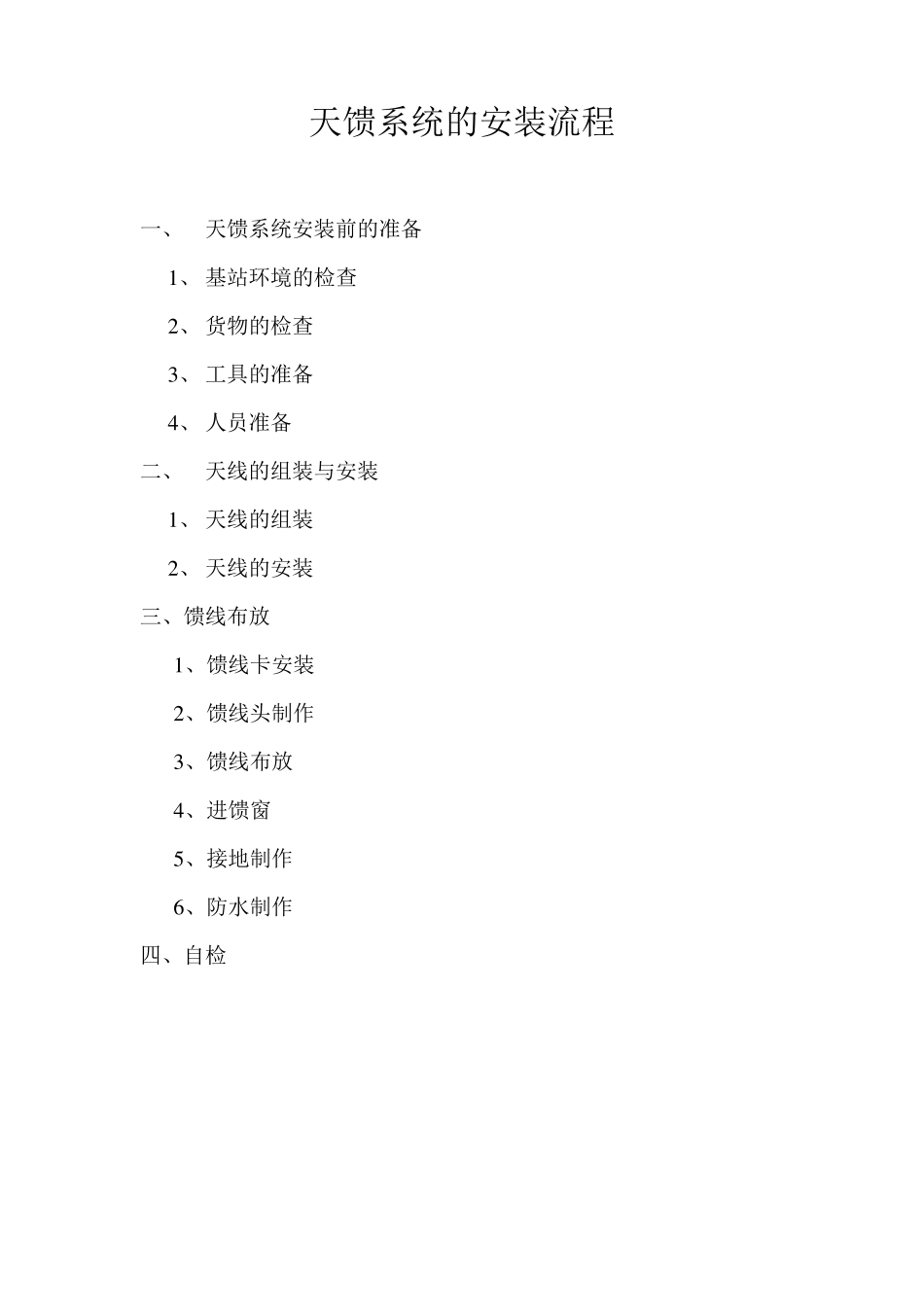

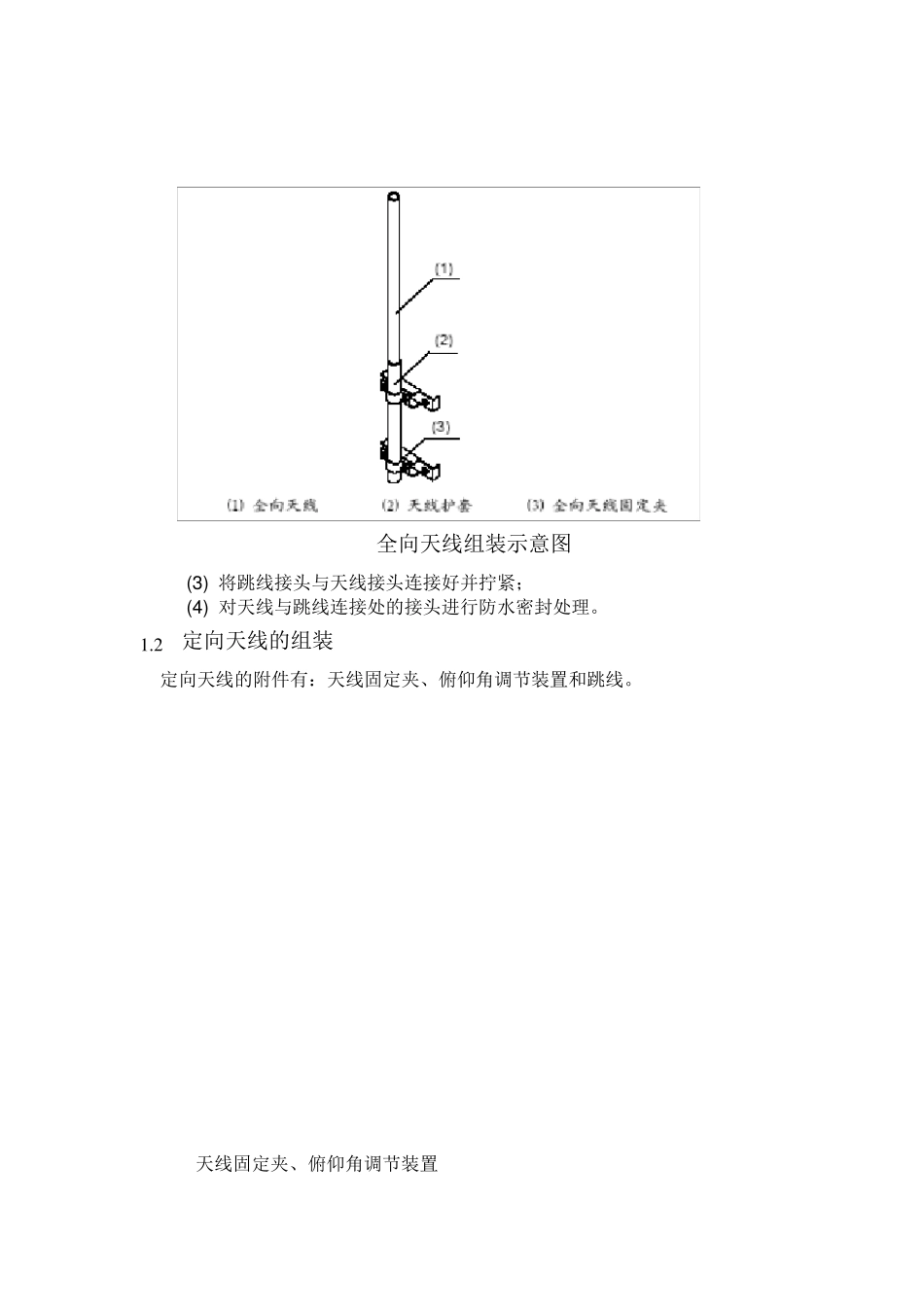

天馈系统的安装流程 一、 天馈系统安装前的准备 1 、 基站环境的检查 2 、 货物的检查 3 、 工具的准备 4 、 人员准备 二、 天线的组装与安装 1 、 天线的组装 2 、 天线的安装 三、馈线布放 1 、馈线卡安装 2 、馈线头制作 3 、馈线布放 4 、进馈窗 5 、接地制作 6 、防水制作 四、自检 一、 天馈系统安装前的准备 1 、基站环境的检查 在天馈系统安装前，需先就基站的环境进行检查，也就是对施工环境的检查。 1 .1 铁塔、抱杆、增高架的检查 检查铁塔平台上、增高架上是否具有天馈安装的抱杆，检查抱杆是否固定牢靠。 1 .2 走线架的检查 检查室外走线架是否安装，是否符合要求。 1 .3 馈窗的检查 检查馈窗是否有足够的馈线穿线孔供馈线布放使用。 1 .4 室内馈线走线位置的检查 检查室内走线架机柜位置，以确定每个扇区的馈线线序。 1 .5 安全检查 检查馈窗入线后是否有障碍物。 1 .6 确定馈线的长度 馈线的长度以实际长度多预留 3 %为宜。 2 、货物的检查 2 .1 天线的检查 打开天线外包装，检查天线表面有无裂缝，接头有无撞坏的痕迹等。若有损伤，应更换天线。 2 .2 馈线的检查 检查馈线是否在运输有划伤、变形，若有损伤、变形，应更换馈线。 2.3 附件的检查 检查馈线头、馈线卡是否足够、是否有损坏，1/2 跳线是否足够、是否有破损，胶泥、胶带、扎带是否足够使用。 3 、工具的准备 滑轮、大绳、罗盘、角度仪、馈线刀、钢锯、3 2 开口扳、1 3 开口扳、大、小开口扳、安全带、安全帽、斜口钳、壁纸刀、内六方、平挫、工具包。 4 、人员的准备 人员不许穿宽松衣服及易 打滑的鞋 ； 天馈安装现 场 所 有人员必 须 头戴 安全帽； 高空 作 业 人员必 须 佩 带安全带。 二 、天线的组 装与 安装 1 、 天线的组 装 1 .1 全向 天线的组 装 (1 ) 装配 全向 天线的两 个固定夹 。 (2 ) 紧 固与 天线配 合的部 分 ，如 图 全向天线组装示意图 (3 ) 将跳线接头与天线接头连接好并拧紧； (4 ) 对天线与跳线连接处的接头进行防水密封处理。 1 .2 定向天线的组装 定向天线的附件有：天线固定夹、俯仰角调节装置和跳线。 天线固定夹、俯仰角调节装置 组装过程如下： (1 ) 根据天线背面的标识确定天线的顶、底两个固定调节点（顶部为倾角调整装置 的调节点，底部用于固定天线与支架）； (2 ) 严...
