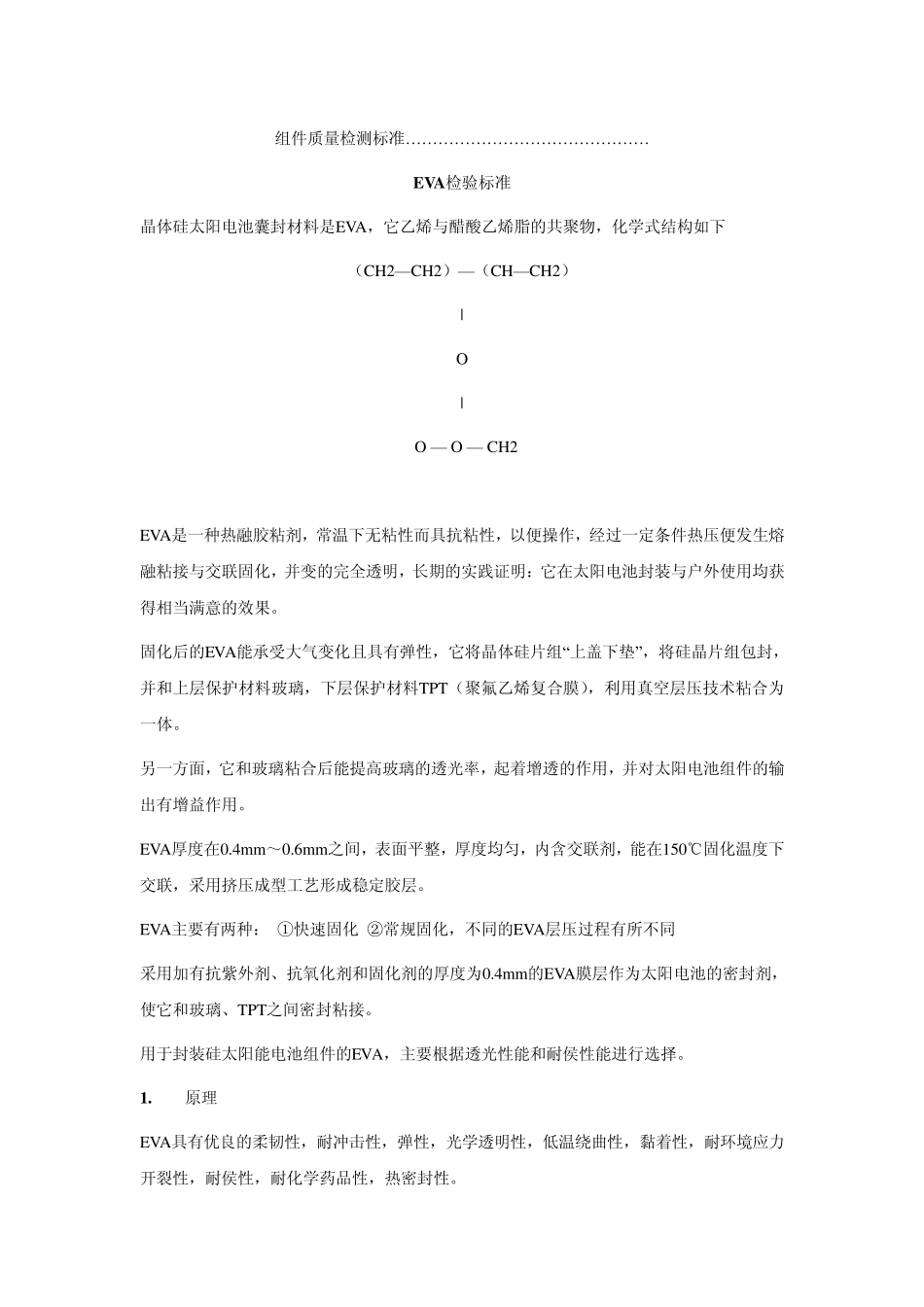

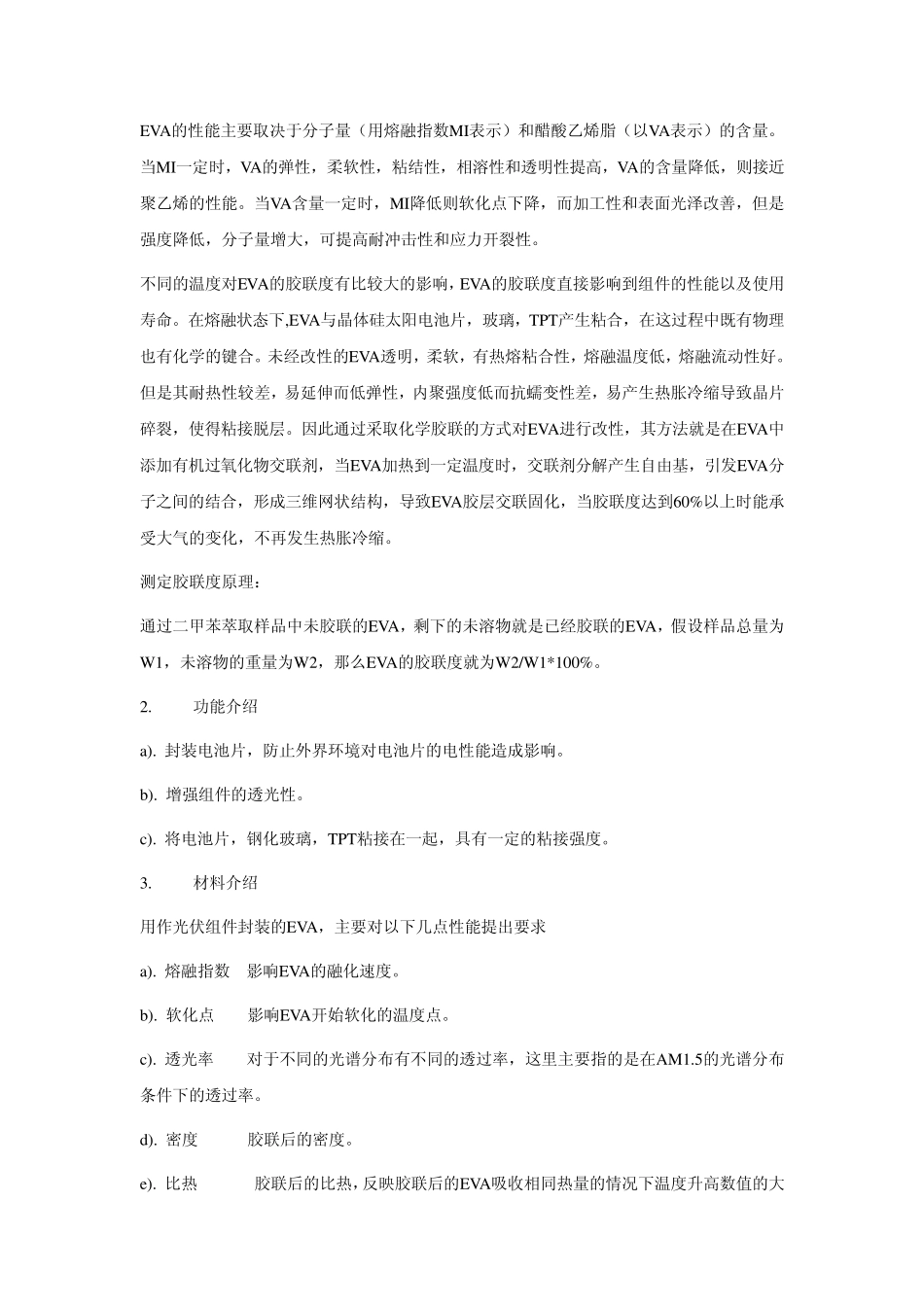

组件质量检测标准……………………………………… EVA检验标准 晶体硅太阳电池囊封材料是EVA，它乙烯与醋酸乙烯脂的共聚物，化学式结构如下 （CH2—CH2）—（CH—CH2） | O | O — O — CH2 EVA是一种热融胶粘剂，常温下无粘性而具抗粘性，以便操作，经过一定条件热压便发生熔融粘接与交联固化，并变的完全透明，长期的实践证明：它在太阳电池封装与户外使用均获得相当满意的效果。 固化后的EVA能承受大气变化且具有弹性，它将晶体硅片组“上盖下垫”，将硅晶片组包封，并和上层保护材料玻璃，下层保护材料TPT（聚氟乙烯复合膜），利用真空层压技术粘合为一体。 另一方面，它和玻璃粘合后能提高玻璃的透光率，起着增透的作用，并对太阳电池组件的输出有增益作用。 EVA厚度在0.4mm～0.6mm之间，表面平整，厚度均匀，内含交联剂，能在150℃固化温度下交联，采用挤压成型工艺形成稳定胶层。 EVA主要有两种： ①快速固化 ②常规固化，不同的EVA层压过程有所不同 采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0.4mm的EVA膜层作为太阳电池的密封剂，使它和玻璃、TPT之间密封粘接。 用于封装硅太阳能电池组件的EVA，主要根据透光性能和耐侯性能进行选择。 1. 原理 EVA具有优良的柔韧性，耐冲击性，弹性，光学透明性，低温绕曲性，黏着性，耐环境应力开裂性，耐侯性，耐化学药品性，热密封性。 EVA的性能主要取决于分子量（用熔融指数MI表示）和醋酸乙烯脂（以VA表示）的含量。当MI一定时，VA的弹性，柔软性，粘结性，相溶性和透明性提高，VA的含量降低，则接近聚乙烯的性能。当VA含量一定时，MI降低则软化点下降，而加工性和表面光泽改善，但是强度降低，分子量增大，可提高耐冲击性和应力开裂性。 不同的温度对EVA的胶联度有比较大的影响，EVA的胶联度直接影响到组件的性能以及使用寿命。在熔融状态下,EVA与晶体硅太阳电池片，玻璃，TPT产生粘合，在这过程中既有物理也有化学的键合。未经改性的EVA透明，柔软，有热熔粘合性，熔融温度低，熔融流动性好。但是其耐热性较差，易延伸而低弹性，内聚强度低而抗蠕变性差，易产生热胀冷缩导致晶片碎裂，使得粘接脱层。因此通过采取化学胶联的方式对EVA进行改性，其方法就是在EVA中添加有机过氧化物交联剂，当EVA加热到一定温度时，交联剂分解产生自由基，引发EVA分子之间的结合，形成三维网状结构，导致EVA胶层交联固化，当胶联度达到60%以上时能承受大气的变化，不再发生热胀冷缩。 ...
