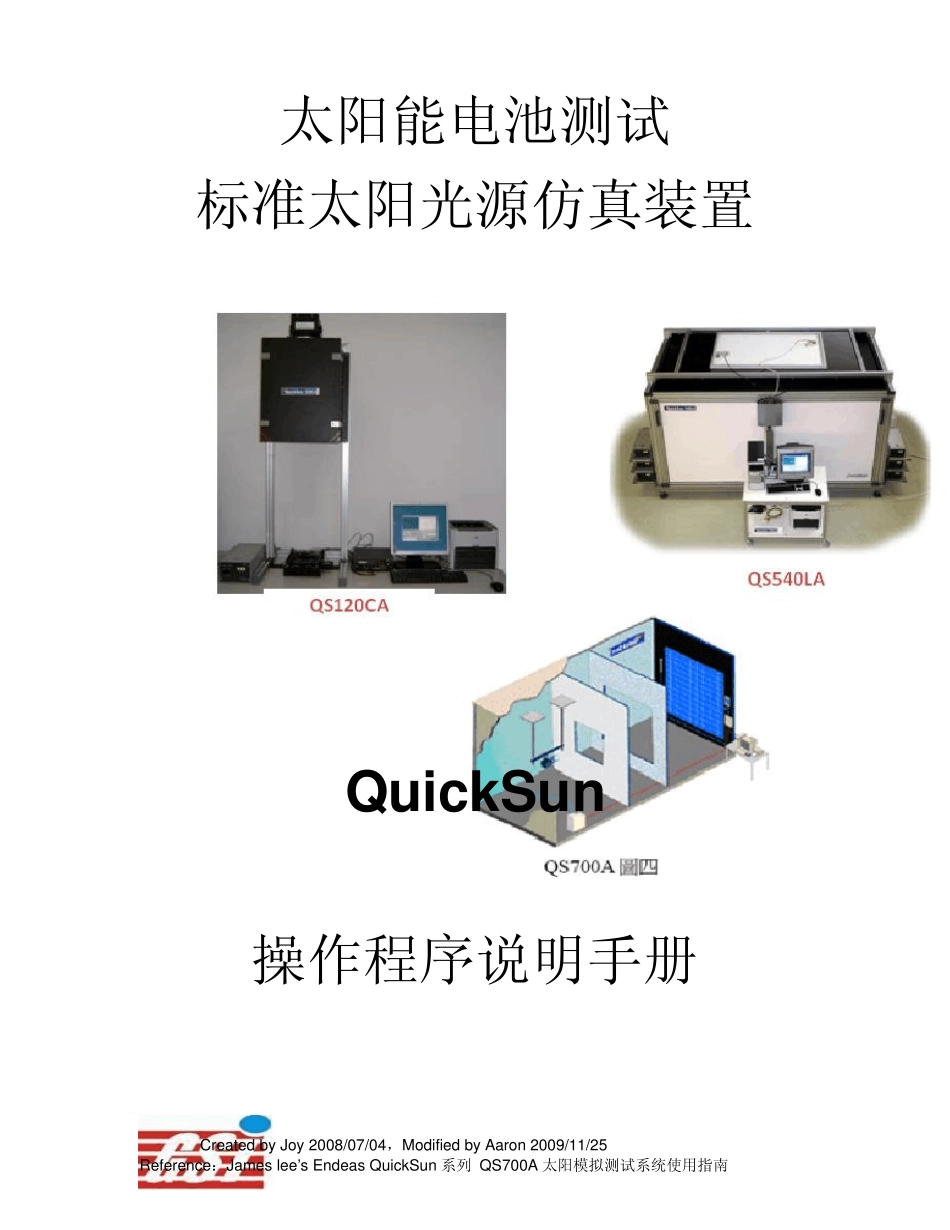

Created by Joy 2008/07/04,Modified by Aaron 2009/11/25 Reference:James lee’s Endeas QuickSun 系列 QS700A 太阳模拟测试系统使用指南 太阳能电池测试 标准太阳光源仿真装置 QuickSun 操作程序说明手册 Created by Joy 2008/07/04,Modified by Aaron 2009/11/25 Reference:James lee’s Endeas QuickSun 系列 QS700A 太阳模拟测试系统使用指南 1. 检查电子负载接线状况,一般量测时使用的是「四线式」接线法(第 一张图),如果待测物为已封装好、引出两条正负导线的物品,需参考第二张图的接线方式,并将 Electronics Unit面板右下方的switch调到「normal」(新版的电子负载有些已经没有此按钮,默认为四线式)。 2.将 Generator热机后(QS700A 热机半小时,QS120CA,QS540LA 需要等到灯管周围的湿度和灰尘被吹扫干净,大约需要 10分钟),打开电子负载、计算机,确认电子负载与计算机连接正常。 启动测试软件时如果出现下面画面: Created by Joy 2008/07/04,Modified by Aaron 2009/11/25 Reference:James lee’s Endeas QuickSun 系列 QS700A 太阳模拟测试系统使用指南 a) 请检查电子负载是否已经打开电源,或PC后面RS232(DB9-DB9)连接线正常。 b) 检查无误后单击 Retry. c) 如果你是要查看测试结果而没有连接测试机台,请单击 Work Offline。 d) Rs232默认的 Serial Port设定为 1(com1),一般不需要更改,如果你确认你连接的 PC的 Rs232 Serial Port 不为 1,请改为你确认的 Com号. e) 此软件不接受其他连接方式转换的 RS232连接,例如(USB-Rs232Created by Joy 2008/07/04,Modified by Aaron 2009/11/25 Reference:James lee’s Endeas QuickSun 系列 QS700A 太阳模拟测试系统使用指南 等),请确认你需要安装QuickSun的PC机有Rs232接口(通用串口),一般的台式PC都有,笔记本一般没有配备。 3. 打开Quick Sun Flash Tester软件,依照上图的指示选择「Flash Trace„」,点选「Flash」,灯头闪烁之后会出现灯泡辐照变化曲线,对于 QS700A ,如果光强小于1450W/㎡,则调高Generator数值,每调高0.1光强峰值约增加7%;对于QS120CA ,QS540LA如果曲线最高点的值低于原厂所附的说明所给予数值 25%,则检查是否需更换灯泡。(灯泡耗损的检查,建议2周做一次纪录)。 Created by Joy 2008/07/04,Modified by Aaron 20...
