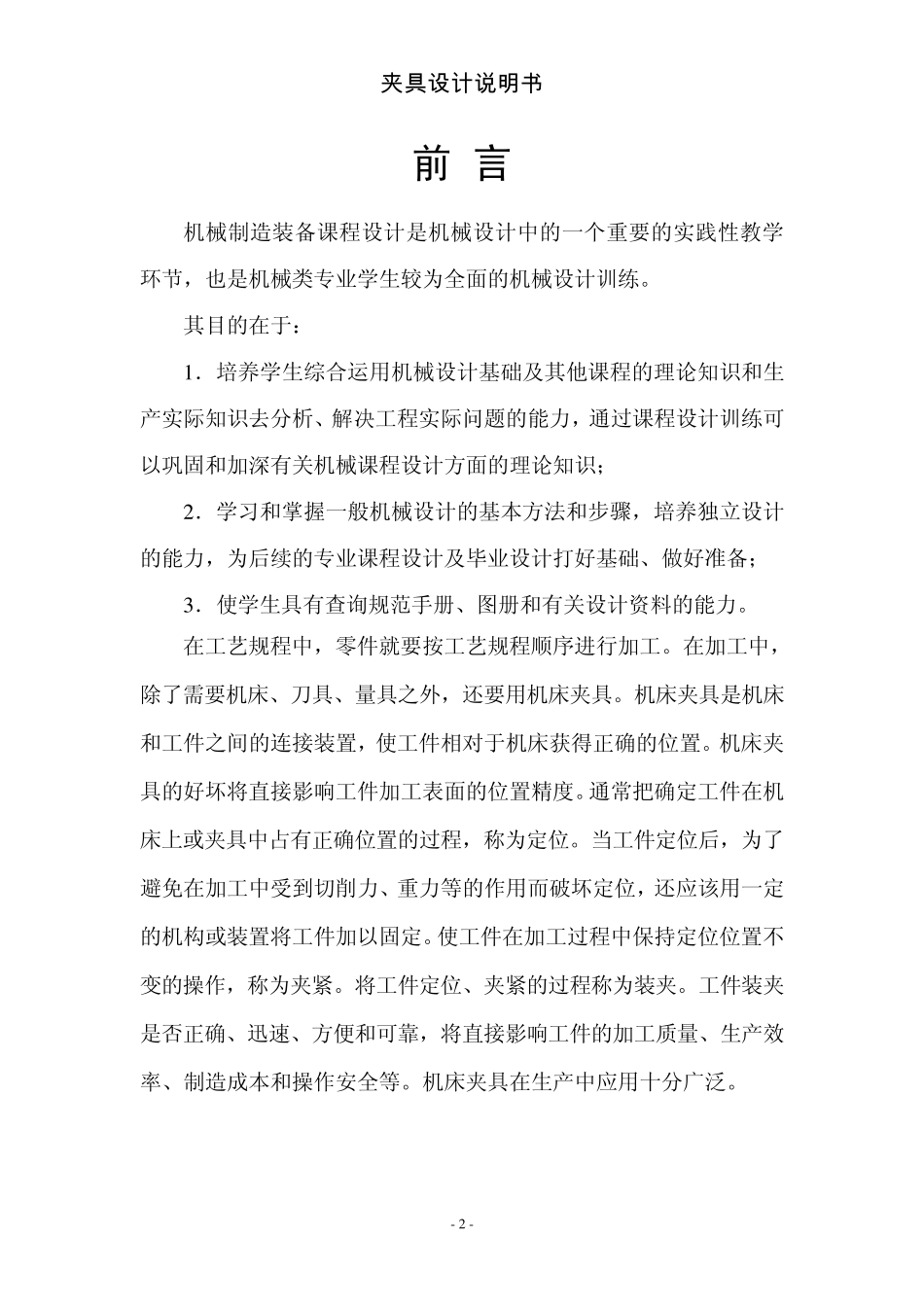

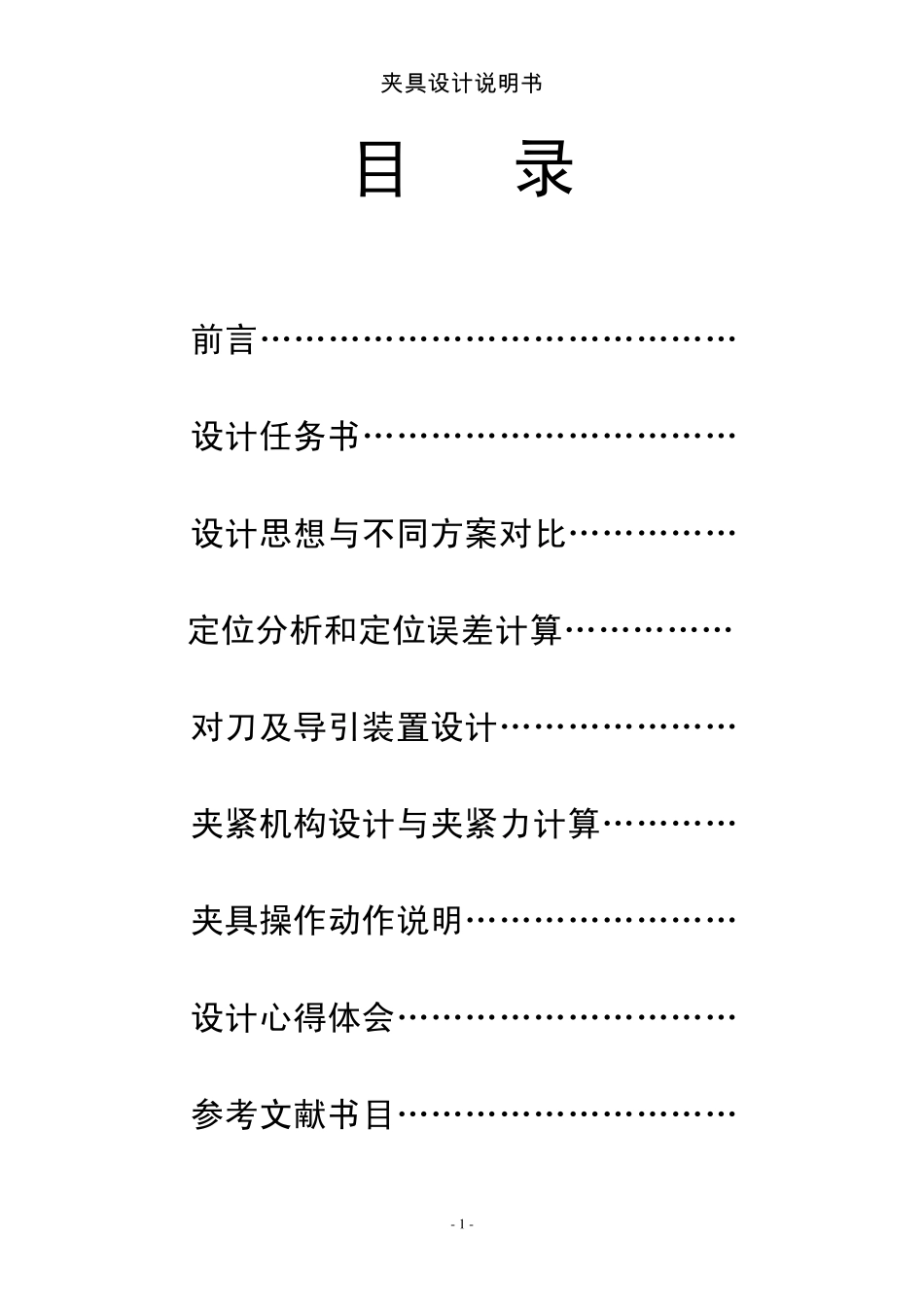

夹 具 设 计 说 明 书 - 1 - 目 录 前言……………………………………3 设计任务书……………………………4 设计思想与不同方案对比……………5 定位分析和定位误差计算……………10 对刀及导引装置设计…………………13 夹紧机构设计与夹紧力计算…………14 夹具操作动作说明……………………15 设计心得体会…………………………15 参考文献书目…………………………17 夹 具 设 计 说 明 书 - 2 - 前 言 机械制造装备课程设计是机械设计中的一个重要的实践性教学环节，也是机械类专业学生较为全面的机械设计训练。 其目的在于： 1 ．培养学生综合运用机械设计基础及其他课程的理论知识和生产实际知识去分析、解决工程实际问题的能力，通过课程设计训练可以巩固和加深有关机械课程设计方面的理论知识； 2 ．学习和掌握一般机械设计的基本方法和步骤，培养独立设计的能力，为后续的专业课程设计及毕业设计打好基础、做好准备； 3 ．使学生具有查询规范手册、图册和有关设计资料的能力。 在工艺规程中，零件就要按工艺规程顺序进行加工。在加工中，除了需要机床、刀具、量具之外，还要用机床夹具。机床夹具是机床和工件之间的连接装置，使工件相对于机床获得正确的位置。机床夹具的好坏将直接影响工件加工表面的位置精度。通常把确定工件在机床上或夹具中占有正确位置的过程，称为定位。当工件定位后，为了避免在加工中受到切削力、重力等的作用而破坏定位，还应该用一定的机构或装置将工件加以固定。使工件在加工过程中保持定位位置不变的操作，称为夹紧。将工件定位、夹紧的过程称为装夹。工件装夹是否正确、迅速、方便和可靠，将直接影响工件的加工质量、生产效率、制造成本和操作安全等。机床夹具在生产中应用十分广泛。 夹 具 设 计 说 明 书 - 3 - 专 业 数控技术 班级 3092 姓 名 薛本霖 学 号 1401093115 设计题目 钻孔Φ 18H 7 专用夹具 指导老师 汪炳森 设计条件 零件简图（含材料、质量及毛坯种类）、大批量生产 质量 材料 毛坯种类 0.45 ㎏ 45 模锻件 设计要求 1、用计算机绘制总装图一张（A 2 图） 、指定零件图一张（A 3 图） ； 2、设计说明书一份（包括零件图分析、定位方案确定、定位误差确定、定位误差 计算等内容）； 3、设计时间：7 天。 审 核 批 准 年 月 日 夹 具 设 计 说 明 书 - 4 - 机床夹具课程设计任...
