夹套式加氢搅拌反应釜的设计

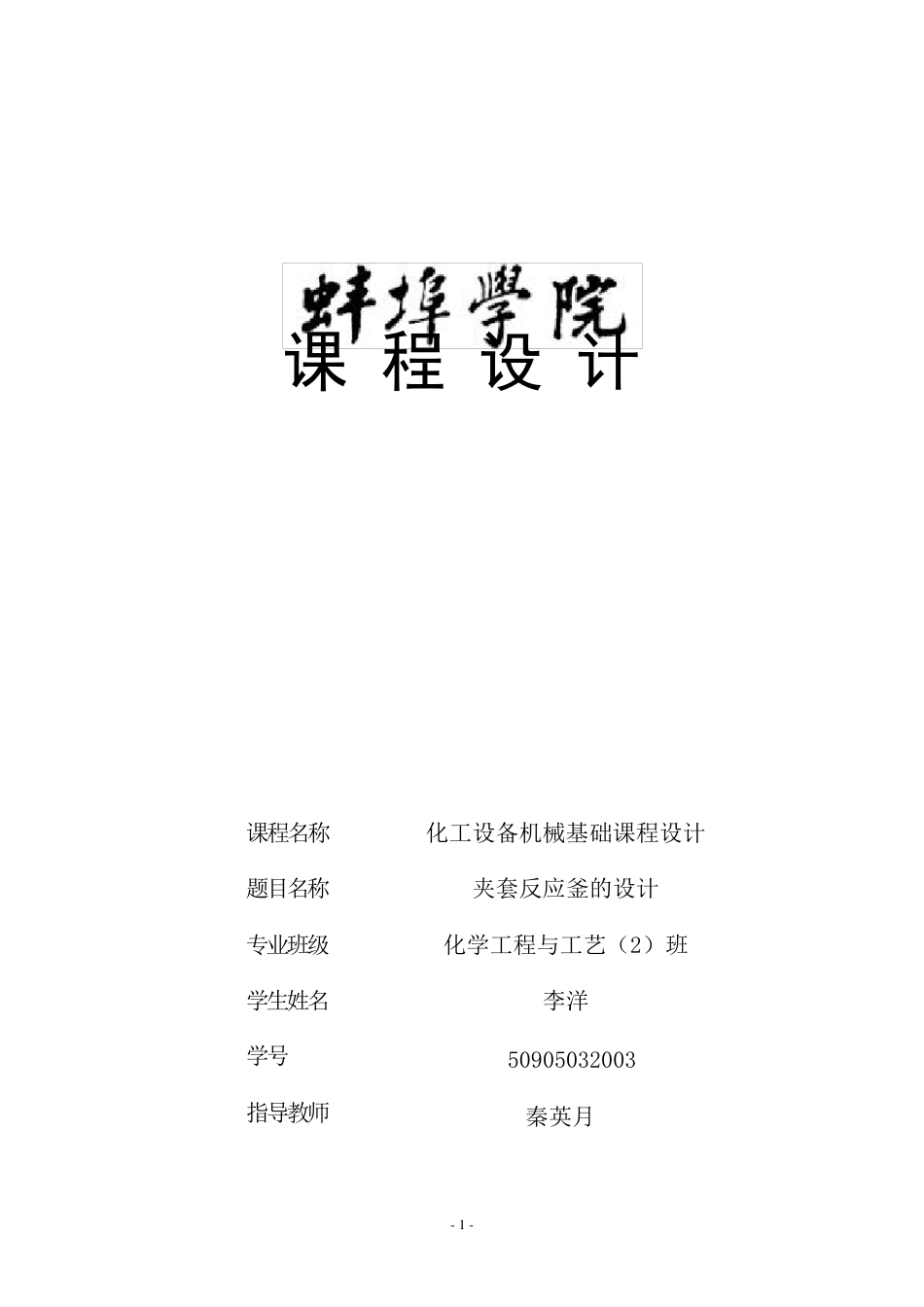

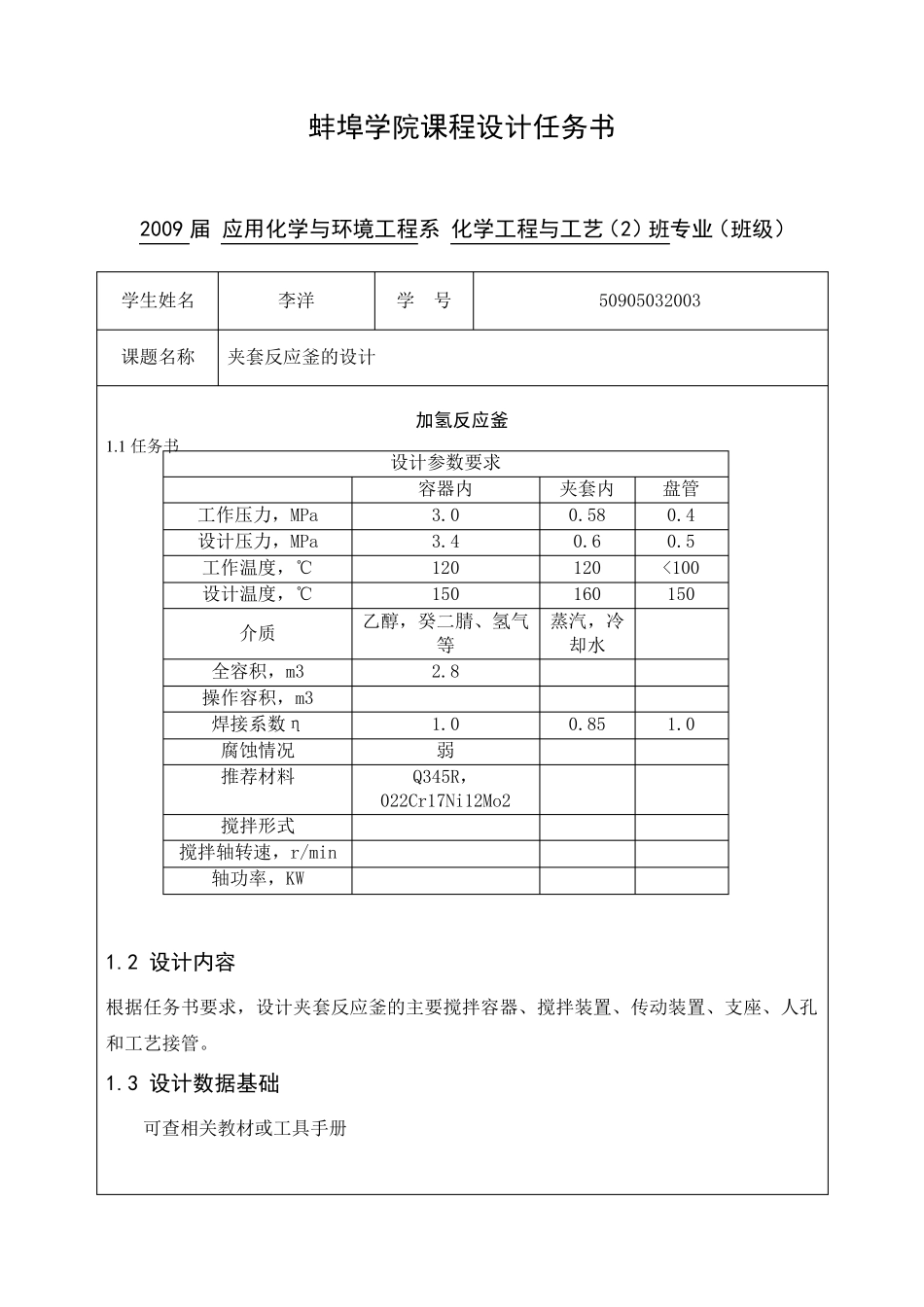

- 1 - 课 程 设 计 课程名称 化工设备机械基础课程设计 题目名称 夹套反应釜的设计 专业班级 化学工程与工艺（2）班 学生姓名 李洋 学号 50905032003 指导教师 秦英月 - 2 - 二O 一三 年 一 月 十二 日 蚌埠学院课程设计任务书 2009 届 应用化学与环境工程系 化学工程与工艺（2）班专业（班级） 学生姓名 李洋 学 号 50905032003 课题名称 夹套反应釜的设计 加氢反应釜 1 .1 任务书 1.2 设计内容 根据任务书要求，设计夹套反应釜的主要搅拌容器、搅拌装置、传动装置、支座、人孔和工艺接管。 1.3 设计数据基础 可查相关教材或工具手册 设计参数要求 容器内 夹套内 盘管 工作压力，MPa 3.0 0.58 0.4 设计压力，MPa 3.4 0.6 0.5 工作温度，℃ 120 120 <100 设计温度，℃ 150 160 150 介质 乙醇，癸二腈、氢气等 蒸汽，冷却水 全容积，m3 2.8 操作容积，m3 焊接系数η 1.0 0.85 1.0 腐蚀情况 弱 推荐材料 Q345R，022Cr17Ni12Mo2 搅拌形式 搅拌轴转速，r/min 轴功率，KW 1.4 工作计划 1、领取设计任务书，查阅相关资料（3 天）； 2、确定设计方案，进行相关的设计计算（5 天）； 3、校核验算，获取最终的设计结果（2 天）； 4、编写课程设计说明书（论文），绘制草图等（3 天）。 1.5 设计成果要求 1、通过查阅资料、设计计算等最终提供课程设计说明书（论文）电子稿及打印稿 1份，设计结果的 A 1 图纸一张。 2、课程设计结束时，将按以下顺序装订的设计成果材料装订后交给指导教师： （1）封面（具体格式见附件 1） （2）课程设计任务书 （3）目录 （4）课程设计说明书（论文）（具体格式见附件 2） （5）参考文献 （6）课程设计图纸（可不装订，另交） （7）对设计过程的评述和有关问题的讨论。 1.6 几点说明 1、本设计任务适用班级：08 应用化学（本）精细化工方向； 2、课程设计说明书（论文）格式也可参阅《蚌埠学院本科生毕业设计（论文）成果撰写规范》中的相关内容。 任务书审定日期： 年 月 日 指 导 教 师 任务书批准日期： 年 月 日 教研室主任 任务书下达日期： 年 月 日 学 生 目录 一、加氢反应釜设计 ................................................................................................................... - 1 - 1.1、加氢反应釜的总体结构 .....................
