夹套管设计规定

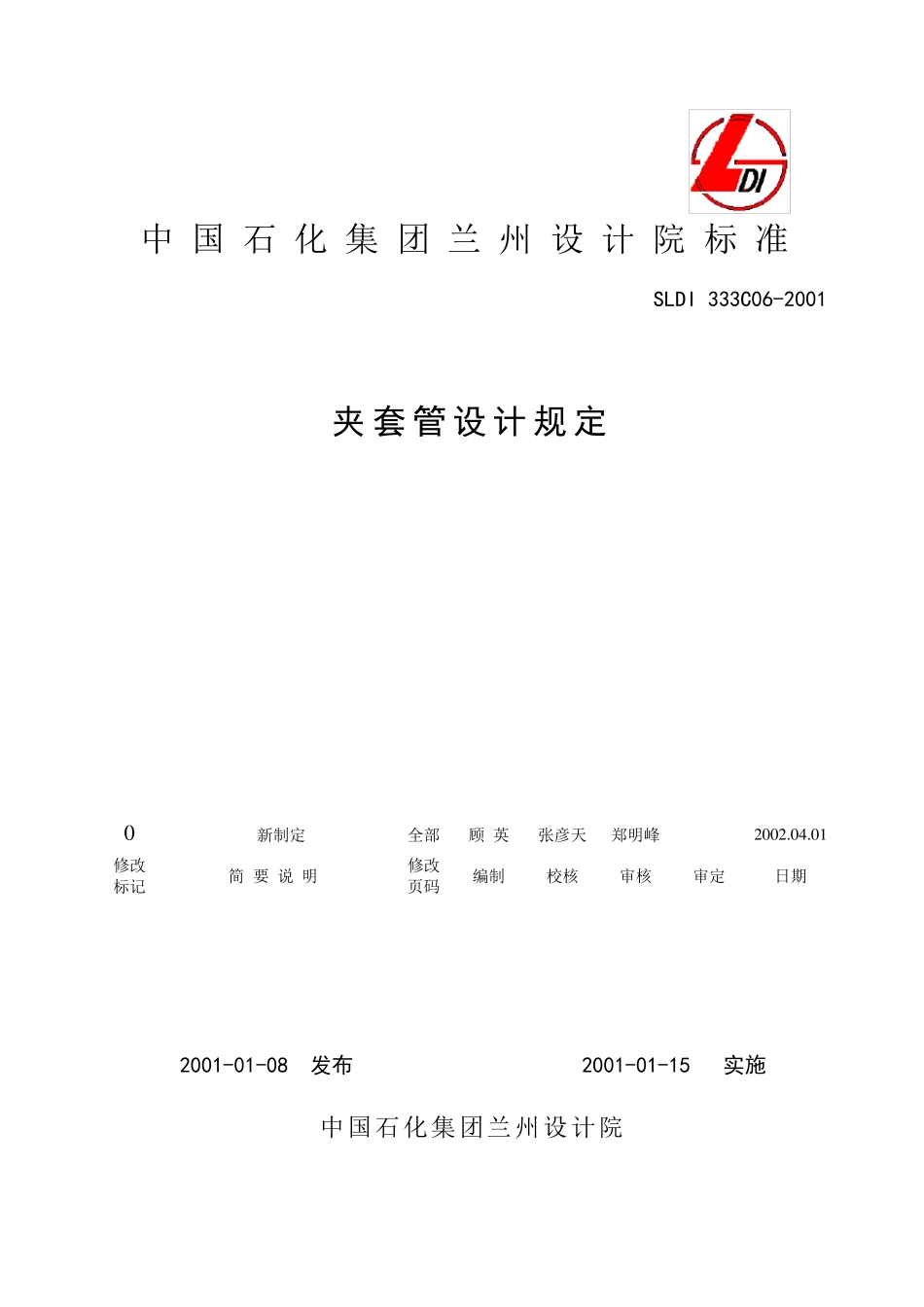

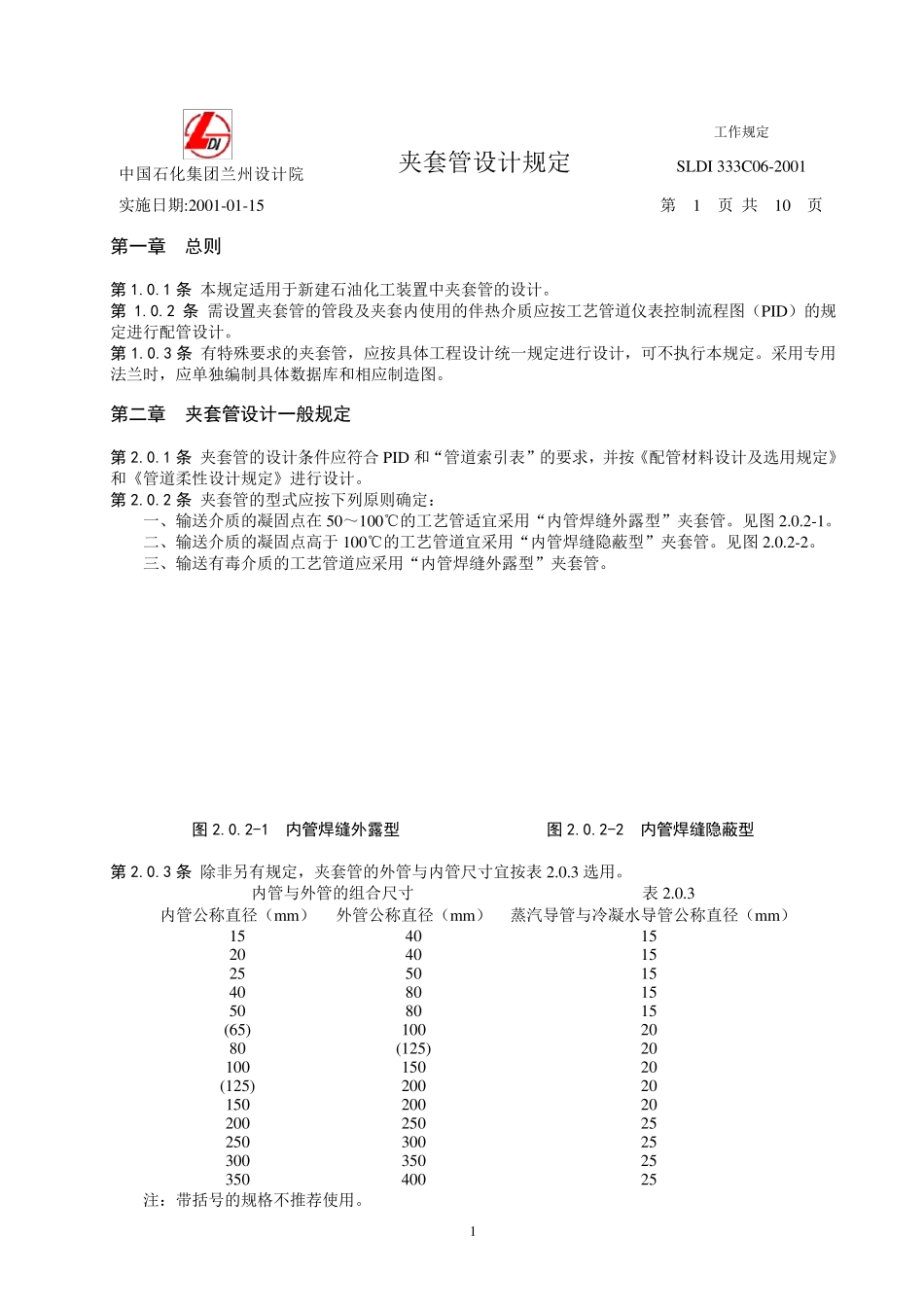

中 国 石 化 集 团 兰 州 设 计 院 标 准 SLDI 333C06-2001 0 新制定 全部 顾 英 张彦天 郑明峰 2 0 0 2 .0 4 .0 1 修改标记 简 要 说 明 修改 页码 编制 校核 审核 审定 日期 2001-01-08 发布 2001-01-15 实施 中国石化集团兰州设计院 夹 套 管 设 计 规 定 目 录 第一章 总则 第二章 夹套管设计一般规定 第三章 夹套管的安装 工作规定 中国石化集团兰州设计院 SLDI 333C06-2001 实施日期:2001-01-15 第 1 页 共 10 页 1 夹套管设计规定 第一章 总则 第1.0.1 条 本规定适用于新建石油化工装置中夹套管的设计。 第1.0.2 条 需设置夹套管的管段及夹套内使用的伴热介质应按工艺管道仪表控制流程图（PID）的规定进行配管设计。 第1.0.3 条 有特殊要求的夹套管，应按具体工程设计统一规定进行设计，可不执行本规定。采用专用法兰时，应单独编制具体数据库和相应制造图。 第二章 夹套管设计一般规定 第2.0.1 条 夹套管的设计条件应符合PID 和“管道索引表”的要求，并按《配管材料设计及选用规定》和《管道柔性设计规定》进行设计。 第2.0.2 条 夹套管的型式应按下列原则确定： 一、输送介质的凝固点在 50～100℃的工艺管适宜采用“内管焊缝外露型”夹套管。见图2.0.2-1。 二、输送介质的凝固点高于100℃的工艺管道宜采用“内管焊缝隐蔽型”夹套管。见图2.0.2-2。 三、输送有毒介质的工艺管道应采用“内管焊缝外露型”夹套管。 图 2.0.2-1 内管焊缝外露型 图 2.0.2-2 内管焊缝隐蔽型 第2.0.3 条 除非另有规定，夹套管的外管与内管尺寸宜按表2.0.3 选用。 内管与外管的组合尺寸 表2.0.3 内管公称直径（m m ） 外管公称直径（m m ） 蒸汽导管与冷凝水导管公称直径（m m ） 15 20 25 40 50 (65) 80 100 (125) 150 200 250 300 350 40 40 50 80 80 100 (125) 150 200 200 250 300 350 400 15 15 15 15 15 20 20 20 20 20 25 25 25 25 注：带括号的规格不推荐使用。 SLDI 333C06-2001 2 第2.0.4 条 夹套管的设计压力和温度 一、夹套管的内管的外压应为外管内的伴热介质的设计压力。 二、外管（包括端板）的内压应为伴热介质的设计压力。 三、压力设计的温度参数应取内管的工艺介质或外管内的伴热介质的设计温度两者中最高者。 四、应力分析的计算温度为： 外管取伴热介质的...
