奥瑞特层压机培训资料.

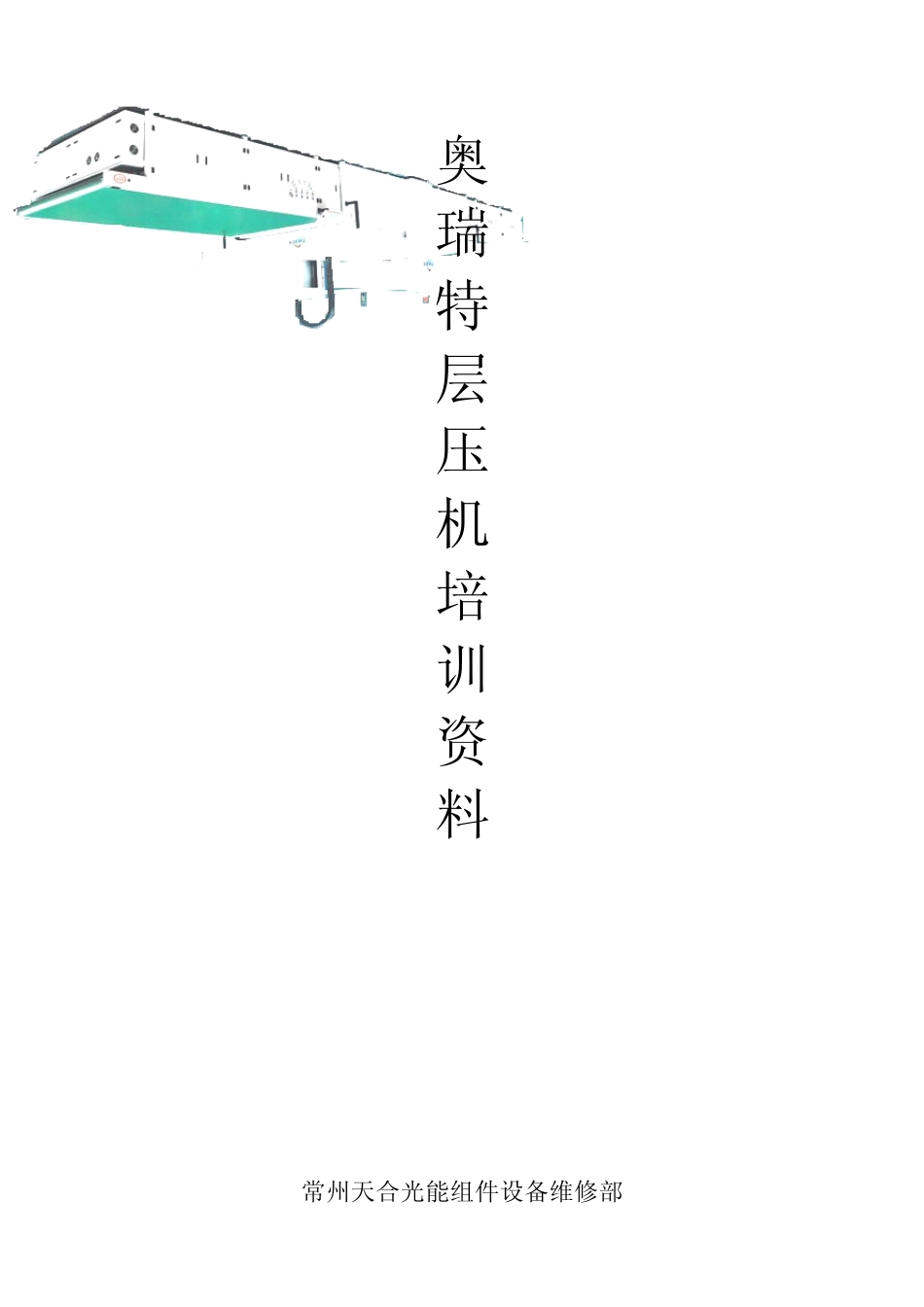

奥瑞特层压机培训资料._第1页
1/30

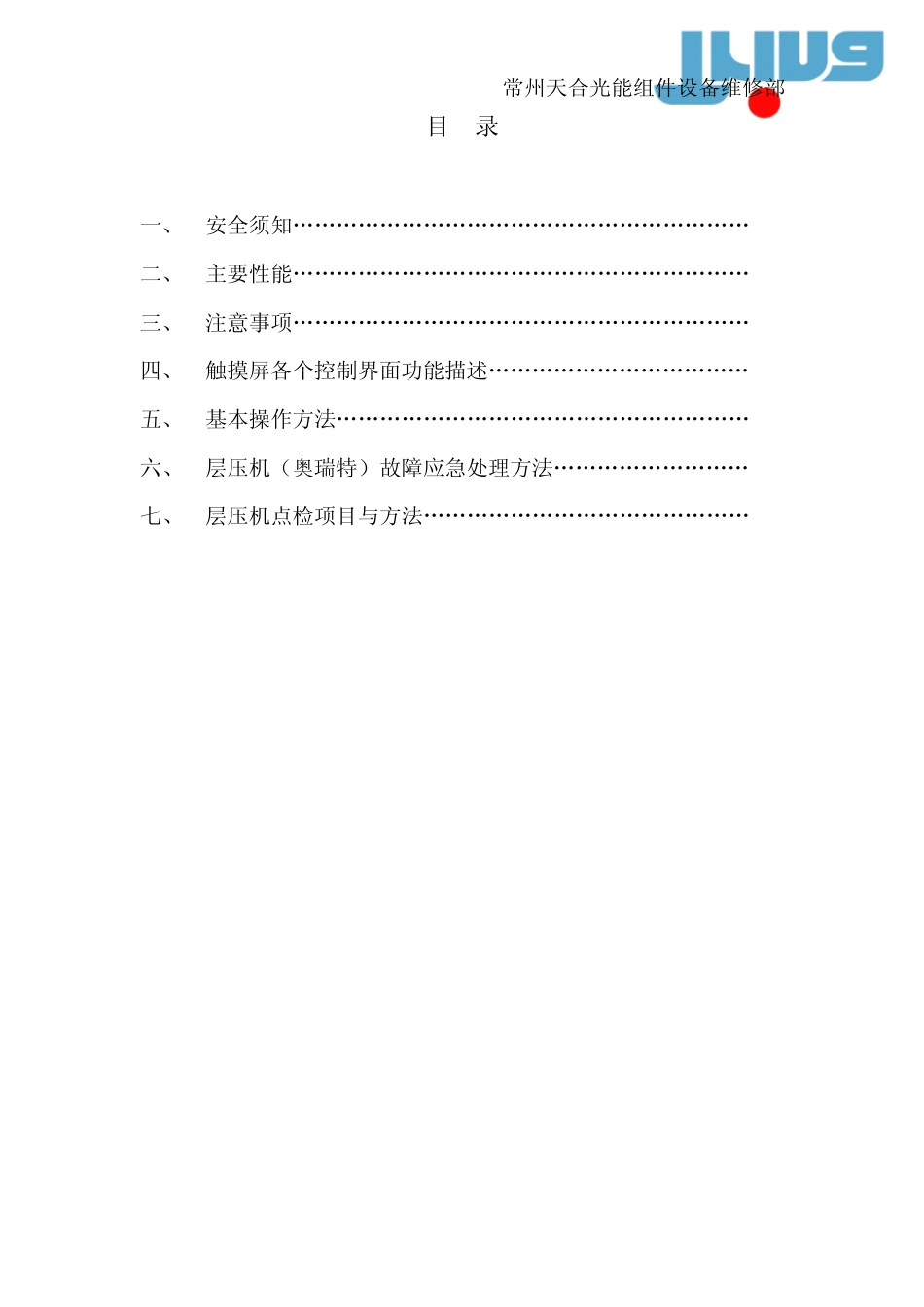

奥瑞特层压机培训资料._第2页
2/30

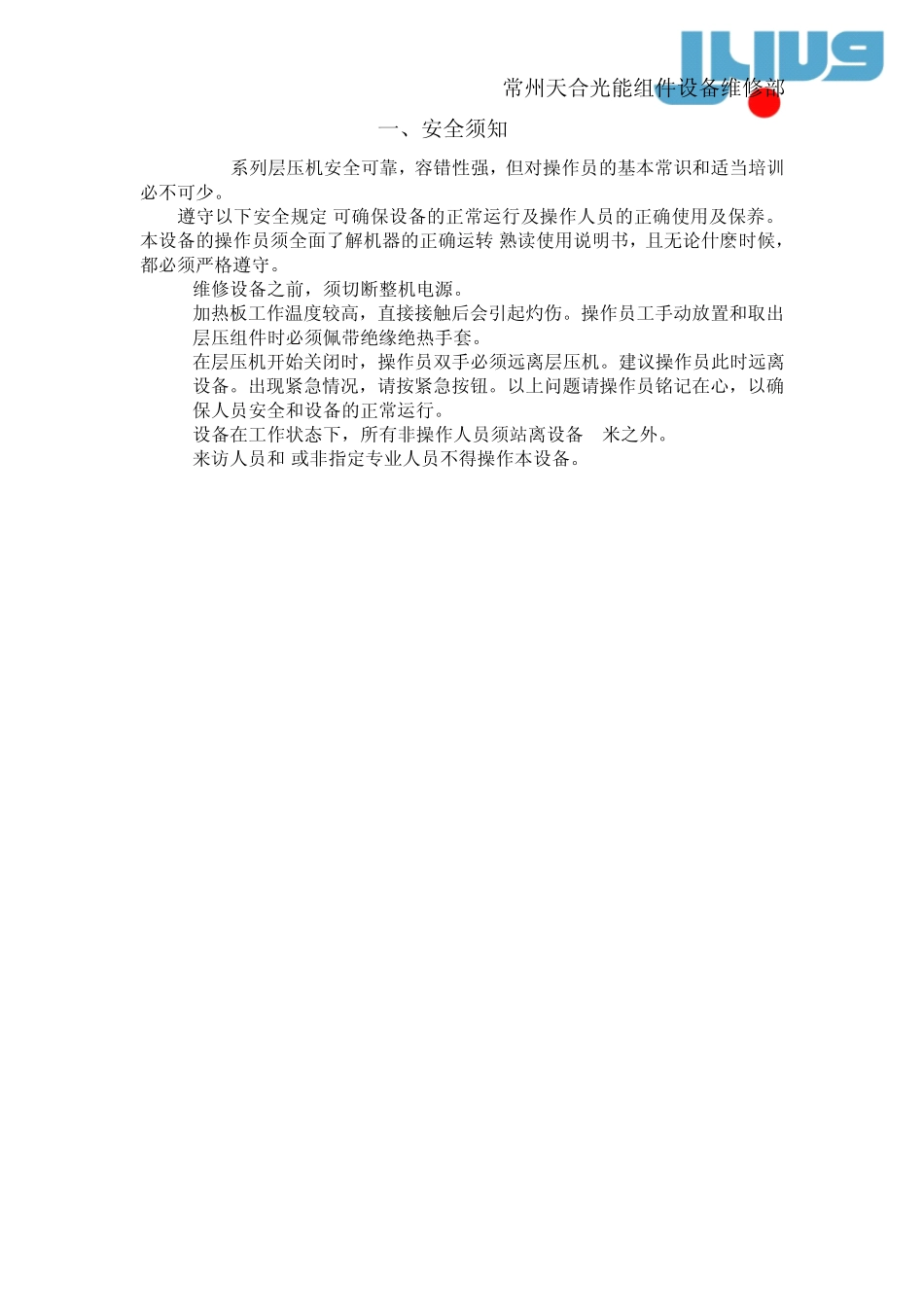

奥瑞特层压机培训资料._第3页
3/30
奥瑞特层压机培训资料常州天合光能组件设备维修部常州天合光能组件设备维修部2目录一、安全须知………………………………………………………2二、主要性能………………………………………………………3三、注意事项………………………………………………………4四、触摸屏各个控制界面功能描述………………………………5五、基本操作方法…………………………………………………20六、层压机(奥瑞特)故障应急处理方法………………………25七、层压机点检项目与方法………………………………………29常州天合光能组件设备维修部3一、安全须知TDCZ系列层压机安全可靠,容错性强,但对操作员的基本常识和适当培训必不可少。遵守以下安全规定,可确保设备的正常运行及操作人员的正确使用及保养。本设备的操作员须全面了解机器的正确运转,熟读使用说明书,且无论什麽时候,都必须严格遵守。1.维修设备之前,须切断整机电源。2.加热板工作温度较高,直接接触后会引起灼伤。操作员工手动放置和取出层压组件时必须佩带绝缘绝热手套。3.在层压机开始关闭时,操作员双手必须远离层压机。建议操作员此时远离设备。出现紧急情况,请按紧急按钮。以上问题请操作员铭记在心,以确保人员安全和设备的正常运行。4.设备在工作状态下,所有非操作人员须站离设备1米之外。5.来访人员和/或非指定专业人员不得操作本设备。常州天合光能组件设备维修部4二、主要性能1.工作模式:手动、自动、半自动三种工作模式。自动模式工作能实现自动入料、自动层压、自动出料作业;半自动模式工作能实现单步手动入料、出料、自动层压作业;手动模式工作时能实现人工入料、人工层压作业、人工出料作业功能。2.外形尺寸:13200×3200×22703.加热板尺寸:3800×2400mm;4.温控精度:±1℃;温控范围:30℃~150℃。5.加热板温度均匀性:±3℃6.加热方式:加热板采用热油加热方式。加热部分采用底功和调功。加热方式即可以迅速地达到所需温度,又有效地节约了电能。7.抽气速率:采用 70升/秒的真空泵,在密封良好的情况下,下腔室真空度在 2分钟内达到 200~20Pa。8.在下腔室安装一个标准的热偶真空计的检测口(方便检修人员对下腔室进行正常检测)。9.工作台面高:960mm。10.开盖高度:580mm。11.电源:380V三相交流,70KW(整机功率小于 70KW,额定电流小于 105A);电源线:三相五线制 25mm2。12.使用环境:环境温度0℃~50℃,相对湿度<90%,海拔高度:2000m。常州天合光能组件...
