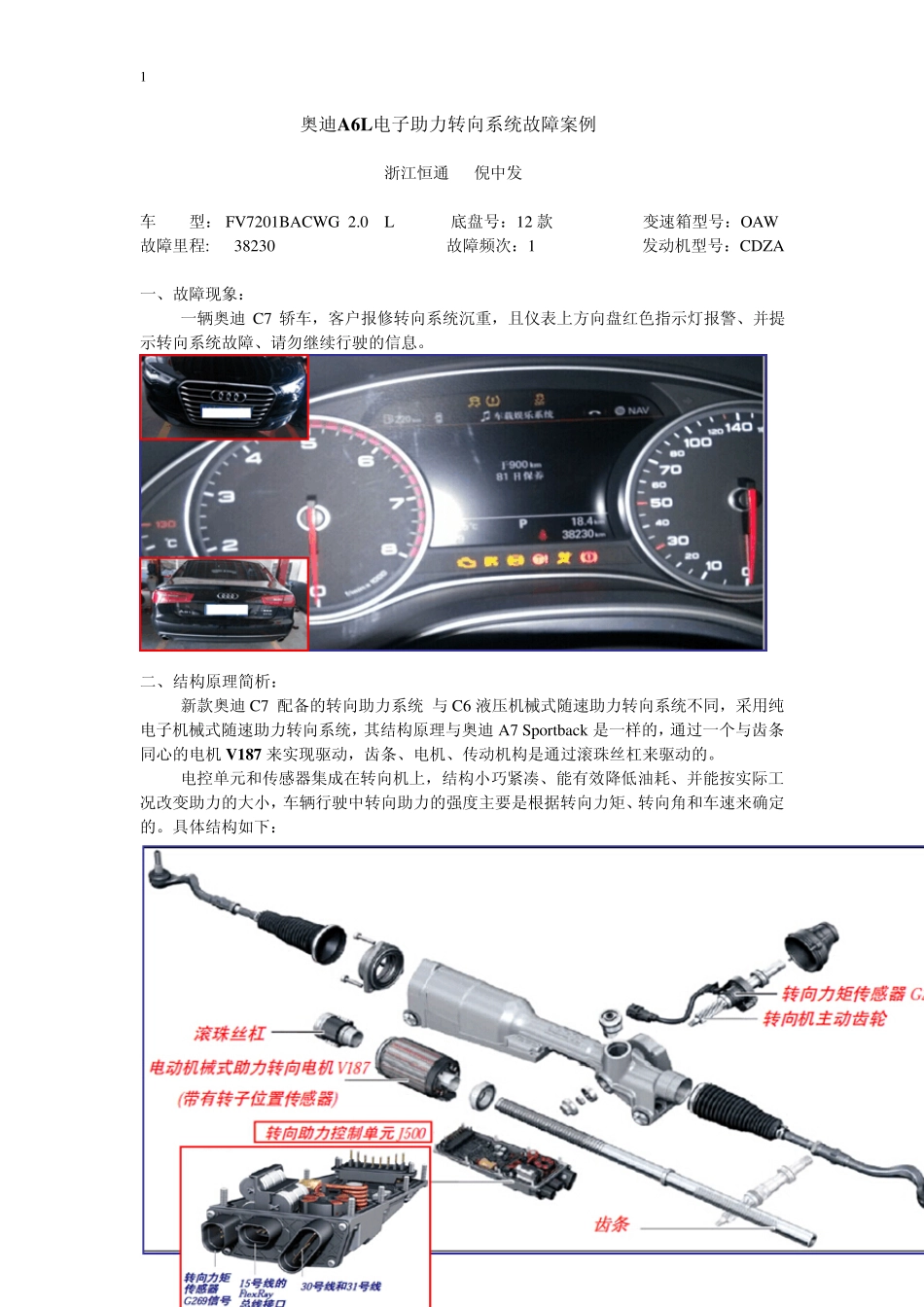

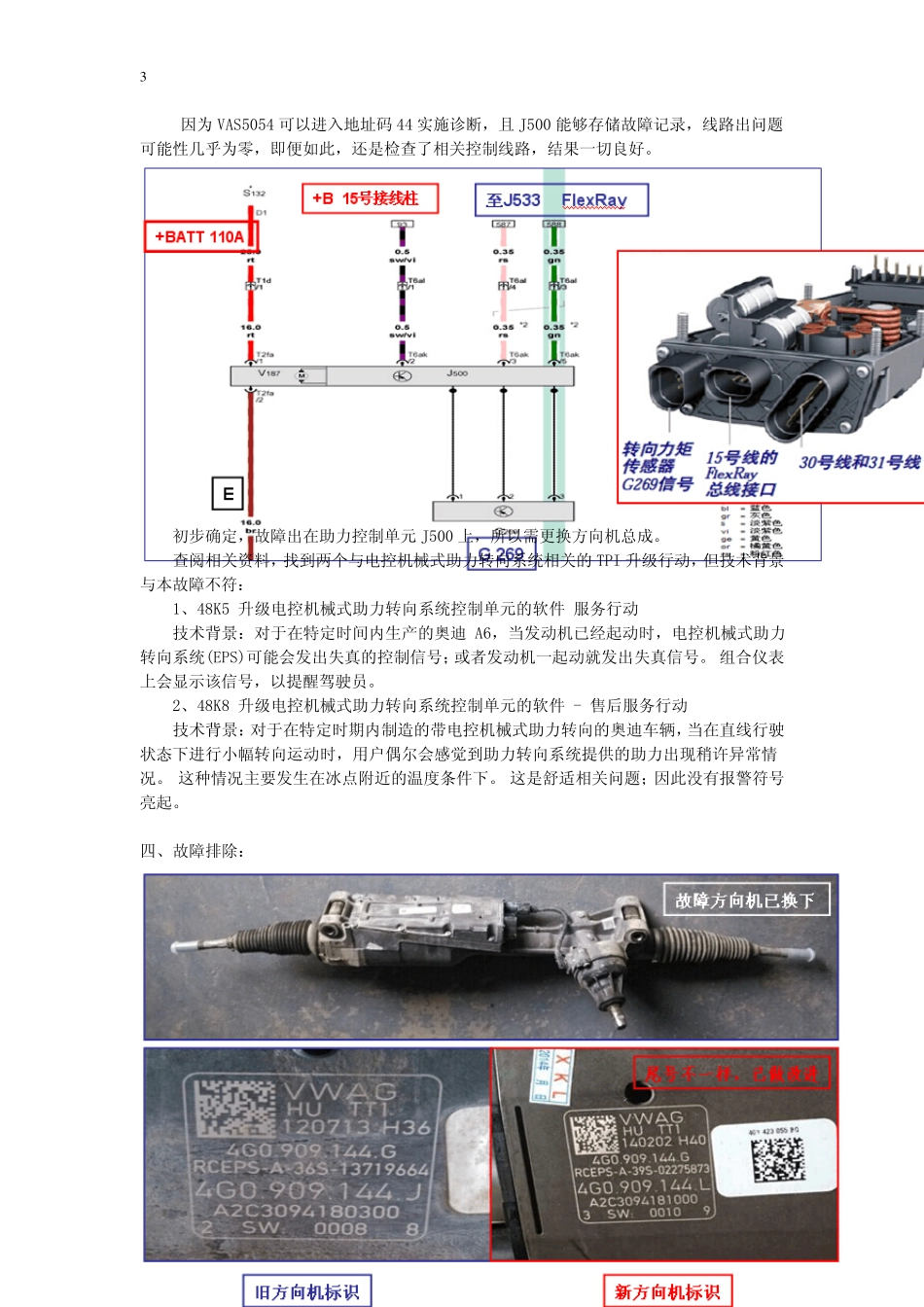

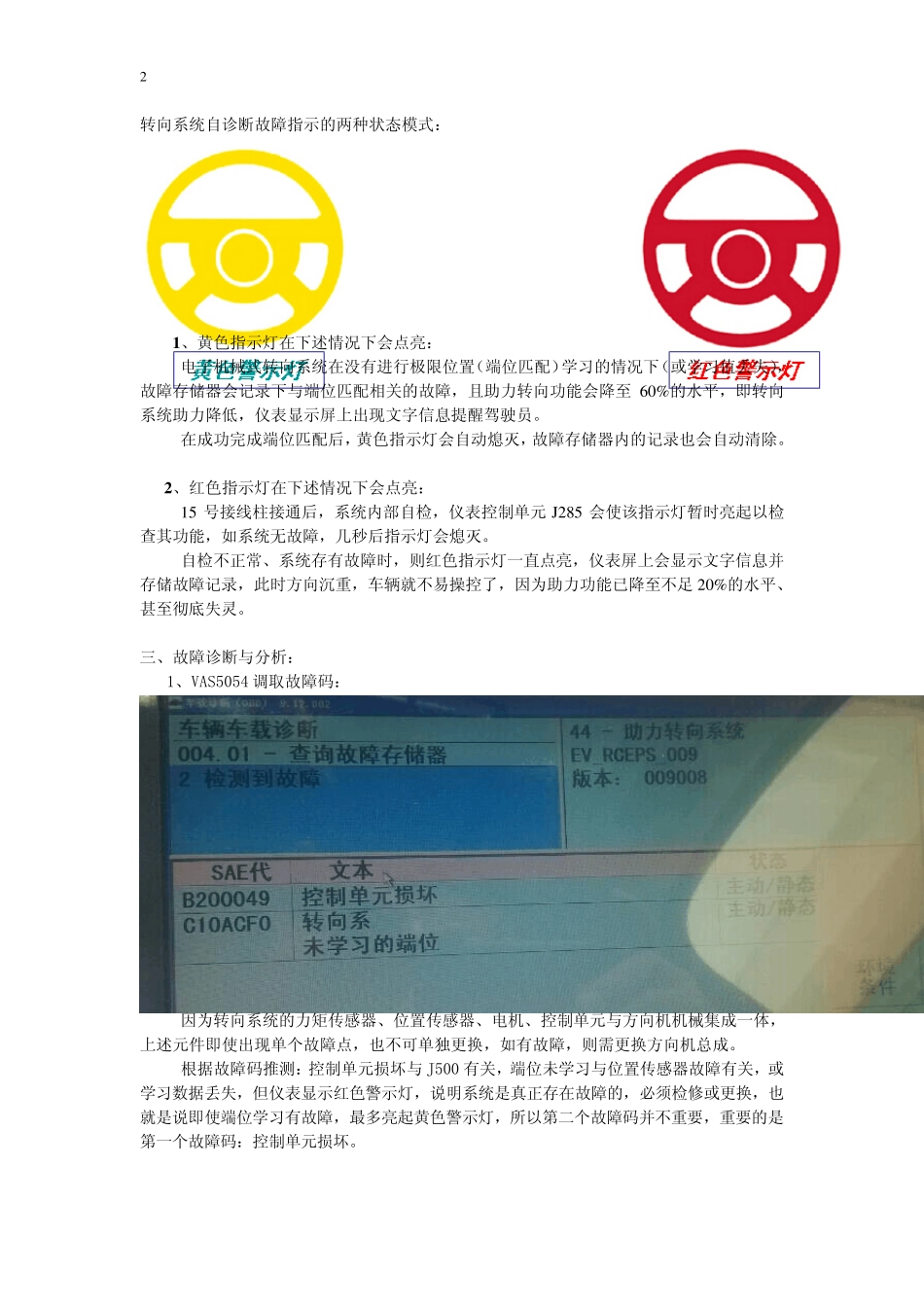

1 奥迪A6L电子助力转向系统故障案例 浙江恒通倪中发车 型： FV7201BACWG 2.0 L 底盘号：12 款 变速箱型号：OAW 故障里程: 38230 故障频次：1 发动机型号：CDZA 一、故障现象：一辆奥迪C7 轿车，客户报修转向系统沉重，且仪表上方向盘红色指示灯报警、并提示转向系统故障、请勿继续行驶的信息。二、结构原理简析： 新款奥迪C7 配备的转向助力系统 与 C6 液压机械式随速助力转向系统不同，采用纯电子机械式随速助力转向系统，其结构原理与奥迪A7 Sportback 是一样的，通过一个与齿条同心的电机V187 来实现驱动，齿条、电机、传动机构是通过滚珠丝杠来驱动的。 电控单元和传感器集成在转向机上，结构小巧紧凑、能有效降低油耗、并能按实际工况改变助力的大小，车辆行驶中转向助力的强度主要是根据转向力矩、转向角和车速来确定的。具体结构如下：2 转向系统自诊断故障指示的两种状态模式： 1 、黄色指示灯在下述情况下会点亮： 电子机械式转向系统在没有进行极限位置（端位匹配）学习的情况下（或学习值丢失），故障存储器会记录下与端位匹配相关的故障，且助力转向功能会降至 60%的水平，即转向系统助力降低，仪表显示屏上出现文字信息提醒驾驶员。 在成功完成端位匹配后，黄色指示灯会自动熄灭，故障存储器内的记录也会自动清除。 2 、红色指示灯在下述情况下会点亮： 15 号接线柱接通后，系统内部自检，仪表控制单元 J285 会使该指示灯暂时亮起以检查其功能，如系统无故障，几秒后指示灯会熄灭。 自检不正常、系统存有故障时，则红色指示灯一直点亮，仪表屏上会显示文字信息并存储故障记录，此时方向沉重，车辆就不易操控了，因为助力功能已降至不足20%的水平、甚至彻底失灵。 三、故障诊断与分析： 1、VAS5054 调取故障码： 因为转向系统的力矩传感器、位置传感器、电机、控制单元与方向机机械集成一体 ，上述元件 即使出现单个 故障点，也不可 单独 更 换 ，如有故障，则需 更 换 方向机总 成。 根 据 故障码推 测 ：控制单元损 坏 与 J500 有关，端位未 学习与位置传感器故障有关，或学习数 据 丢失，但 仪表显示红色警 示灯，说 明 系统是 真 正存在故障的，必 须 检修 或更 换 ，也就是 说 即使端位学习有故障，最 多 亮起黄色警 示灯，所 以第 二 个 故障码并不重要 ，重要 的是第 一个 故障码：控制单元损 坏 。 3 因为VAS5054 可以进入地址...
