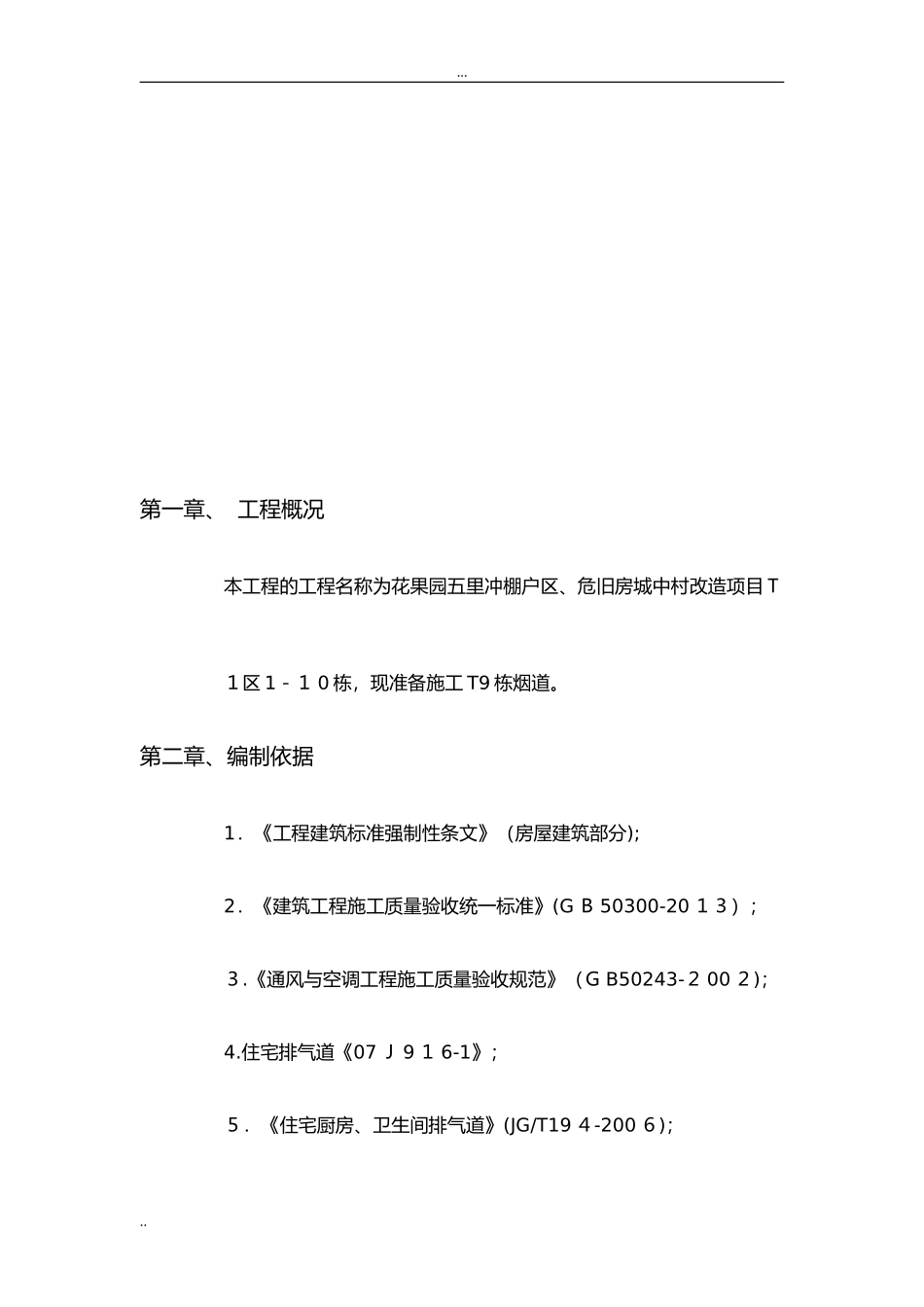

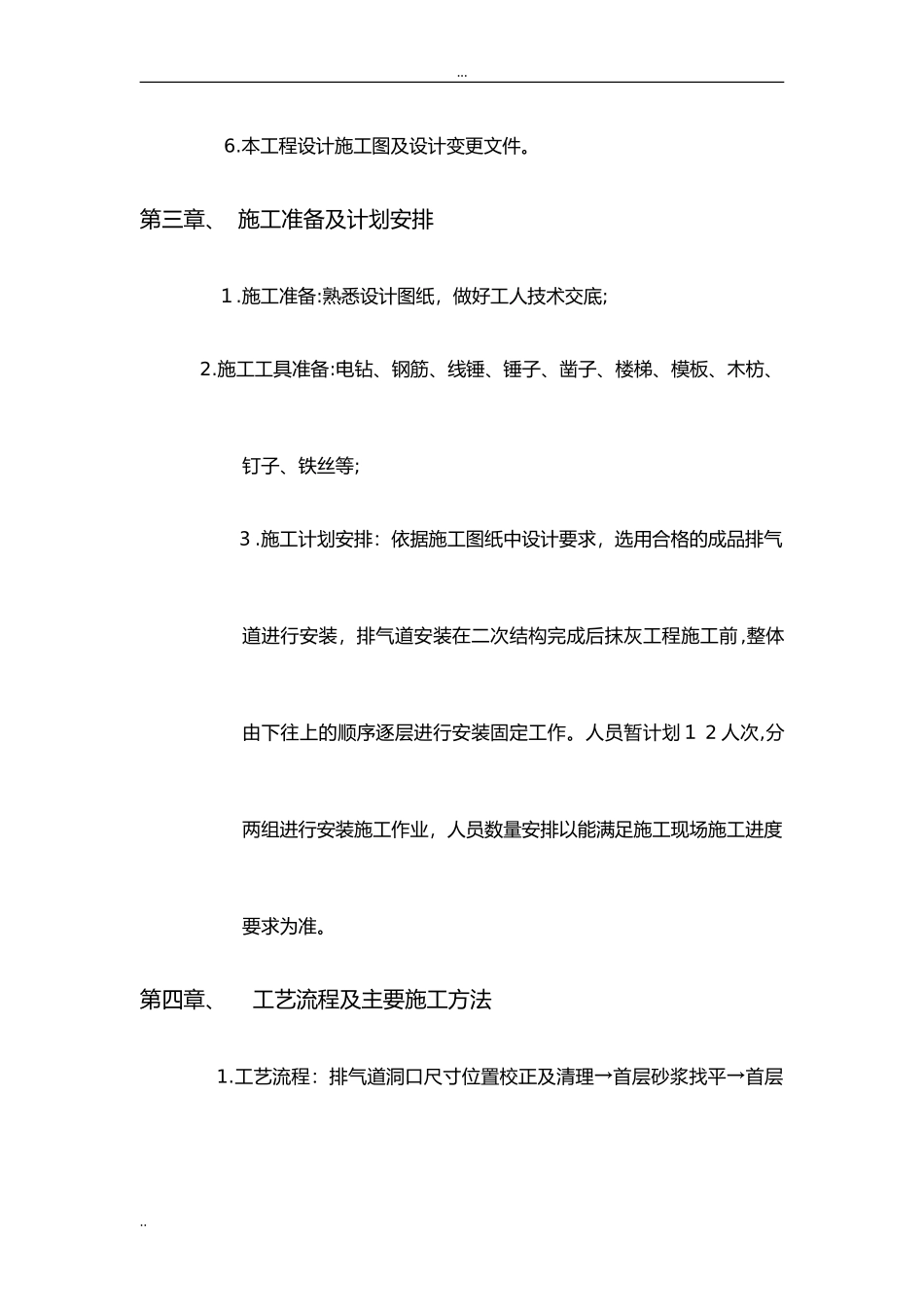

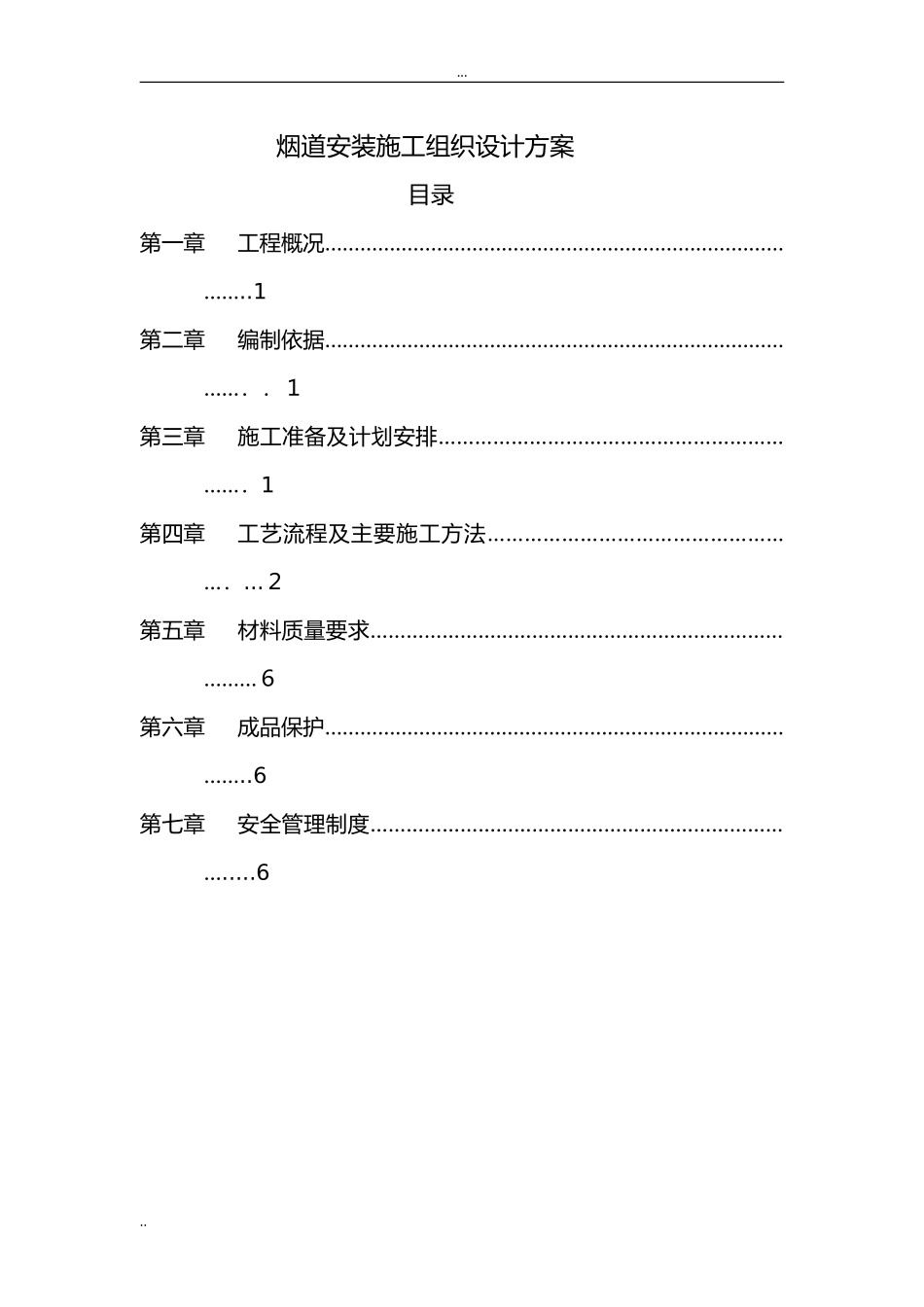

...烟道安装施工组织设计方案目录第一章工程概况…………………………………………………………………………..1第二章编制依据…………………………………………………………………………．．１第三章施工准备及计划安排………………………………………………………．1第四章工艺流程及主要施工方法……………………………………………．...２第五章材料质量要求……………………………………………………………………６第六章成品保护…………………………………………………………………………..6第七章安全管理制度……………………………………………………………….....6.....第一章、工程概况本工程的工程名称为花果园五里冲棚户区、危旧房城中村改造项目Ｔ１区1－１0栋，现准备施工T9栋烟道。第二章、编制依据1．《工程建筑标准强制性条文》（房屋建筑部分);2．《建筑工程施工质量验收统一标准》(GＢ50300-20１３）；３.《通风与空调工程施工质量验收规范》（ＧB50243-２00２)；4.住宅排气道《07Ｊ9１6-1》；５．《住宅厨房、卫生间排气道》(JG/T19４-200６)；.....6.本工程设计施工图及设计变更文件。第三章、施工准备及计划安排１.施工准备:熟悉设计图纸，做好工人技术交底;2.施工工具准备:电钻、钢筋、线锤、锤子、凿子、楼梯、模板、木枋、钉子、铁丝等;３.施工计划安排：依据施工图纸中设计要求，选用合格的成品排气道进行安装，排气道安装在二次结构完成后抹灰工程施工前,整体由下往上的顺序逐层进行安装固定工作。人员暂计划１2人次,分两组进行安装施工作业，人员数量安排以能满足施工现场施工进度要求为准。第四章、工艺流程及主要施工方法1.工艺流程：排气道洞口尺寸位置校正及清理→首层砂浆找平→首层.....排气道就位→复核标高和校正排气道垂直度→安放排气道钢筋→接口处涂抹水泥砂浆→上层排气道就位→烟道洞口封堵。２.主要施工方法：2.1安装前首先检查烟道,核对规格、型号、清理管道毛边。然后用吊垂通线校正预留洞位置是否准确,清理预留空洞形式见以下示意图:２．2烟道安装顺序从下往上安装,首层安装时，先用1:2的水.....泥砂浆找平地面;2.３将首层烟道安装就位后，复核烟道标高和垂直度，位置调正后用木楔暂时固定四边;2.4然后把两根￠12螺纹钢置于烟道顶（螺纹钢在承托烟道前，应先在上层烟道下口距烟道外壁30mm处加工深度1０ｍm凹口，使上下烟道接口紧密吻合),然后安放、调正、固定上层烟道。每根烟道安装二道抱箍，采用３2mmX0.5mm的镀锌铁皮作为抱箍,用射钉固定于主体结构上；2．５烟道拼接缝处理:上下烟道安装固定后，四周的缝隙用钢丝网挂满一圈,宽度为40mm，然后用水泥砂浆密封；2．６烟道和楼层缝隙的封堵:安装吊模，分两次拆除临时木楔,.....并对称浇捣Ｃ２0细石砼，烟道在楼层处连接剖面图如下:2.7顶层烟道出屋面节点详图如下:.....本工程排气风帽出风口选用YB－3型盖板，风帽底座接口选用KB-3型钢板圈,固定角钢尺寸L4５x７5x1０,风帽安装时用水泥砂浆将风帽口盖板平置于风帽底座上,保持盖板中心线与烟道中心线一致,将无动力排气风帽接口钢板圈对准盖板预留孔,用膨胀螺栓与盖板固定,并在连接处用沥青油膏封口，做好防渗处理,将无动力风帽套在接口钢板圈上用铝铆钉锚固。2．8止逆阀安装:本工程采用D型防火止逆阀，止逆阀、止逆接.....口及安装底板均为成品,阀体阻力系数为１.6,厨房止逆阀安装高度为120mm(从止逆阀中心至上层楼板底部)第五章、材料质量要求1.烟道内外表面应光滑平直，不得有凹凸不平、麻面、裂缝,拐角应做成圆角，端边应平整无飞边;2.烟道两端部平面应方正，截面对角线误差≤３ｍｍ,壁厚误差≤±2mm，侧向弯边误差≤4mｍ,长度误差≤4mｍ，不得有扭曲现象；3．承载力：轴心受压承载力设计值≥90KN;４.抗柔性冲击性：1０ｋｇ沙袋1m高度自由落下,在烟道大面中央同一位置冲击5次,不开裂；5.依据GＢ/T１742８-2０0９《通风管道耐火实验方法》进.....行型式检测,耐火极限≥1.００h。第六章、成品保护１.在搬运和安装时应轻抬轻放,不得碰撞、敲击及在管道上行走或堆放其他物品,码放高度不得超过２米；2.烟道安装时严禁锤击管壁;3．安装...
