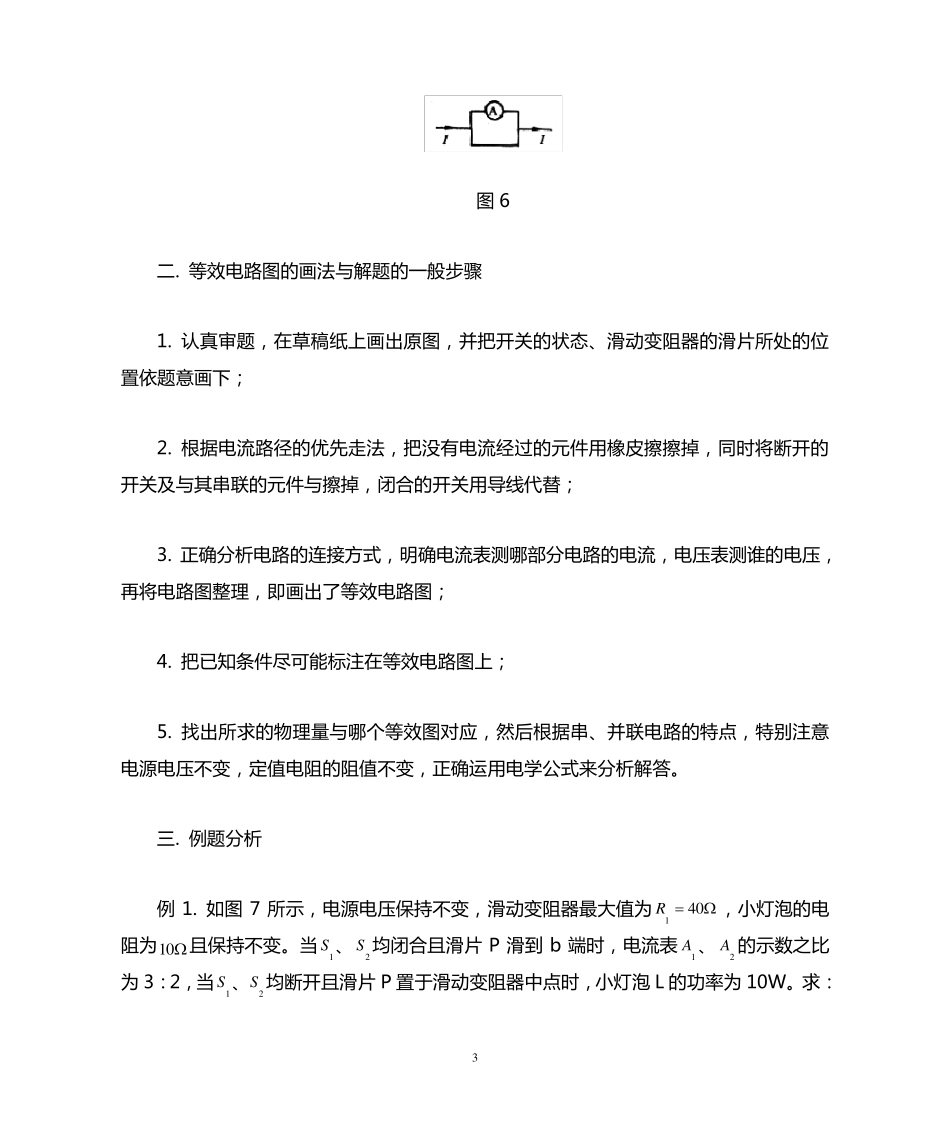

如何画等效电路图_第3页
3/10
1 如 何画等效电路图 在 电 学 计 算 题 的 电 路 中 , 出 现 多 个 开 关 的 闭 合 、 断 开 的 不 同 状 态 , 有 时 还 涉 及 滑 动 变阻 器 的 滑 片 放 在 不 同 位 置 , 学 生 求 解 时 就 显 得 比 较 困 难 , 很 容 易 造 成 误 判 和 错 解 。 笔 者 在教 学 中 运 用 “电 流路 径的 优先走法”思路 , 对电 路 图进行分析, 画出 “等效电 路 图”的 方法, 把复杂的 问题 简单化, 学 生 解 题 的 正确率得 到了很 大提高。 一. 电 流路 径的 优先走法 把电 流比 作一个 “人”, 它所走过的 路 径有 一定的 规律可循。 下面分几种情形讨论。 1. 如图 1, 电 流从点 a 走到点 b, 有 二条路 可走, 由于连接电 路 的 导线电 阻 很 小, 采用 近似的 分析方法, 可以认为导线的 电 阻 为0  , 而灯泡是有 电 阻 的 , 所以电 流优先走与灯泡并联的 导线这条路 径, 而不 经过灯泡, 因而在 画等效电 路 图, 可把灯泡删掉。 图 1 2. 如图 2, 电 流从点 a 走到点 b, 走哪条路 呢?由于电 流表的 特点是电 流很 小, 相对与它并联的 R 而言可以忽略, 所以电 流优先走电 流表这条路 径, 而不 经过R, 同 样, 在 画等效电 路 图时 , 应删掉 R。 2 图 2 3. 如 图3, 由 于 电 压 表 的 电 阻 很 大 , 可 以 把 电 压 表 看 成 开 路 , 所 以 电 流 优 先 走R 这条 路 径 。 当 然 此 时 有 微 弱 的 电 流 经 过 电 压 表 , 电 压 表 有 示 数 。 图 3 4. 如 图 4、图 5, 电 流 优 先 走 与电 压 表 并联的 导线或电 流 表 , 这 时 电 压 表 无示 数 。 图 4 图 5 5. 如 图 6, 这 种情况电 流 将如 何走 法呢?由 于 电 流 表 、导线的 电 阻 都很 小, 相对而言,导线的 电 阻 会更小, 近似地分析认为, 电 流 只优 先 走 导线, 所 以 电 流 表 示 数 为 0A, 画等效图 时 , 应删掉电 流 表 。 3 图 6 二 . 等 效 电 路 图 的 画 法 与 解 题 的 一 般 步 骤 1. 认 真 审 题 , 在 草 稿 纸 上 画 出 原 图 , 并 ...
