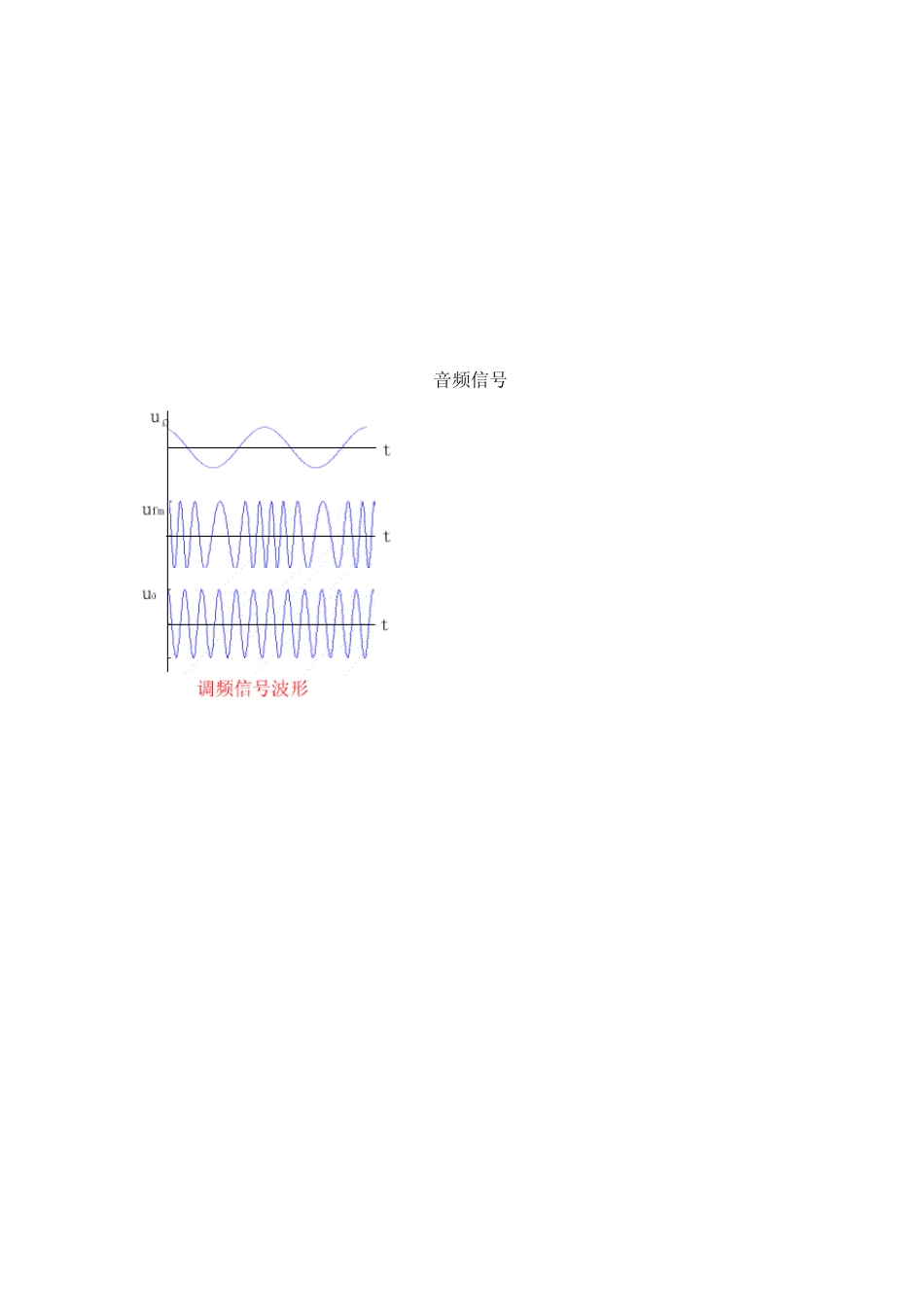

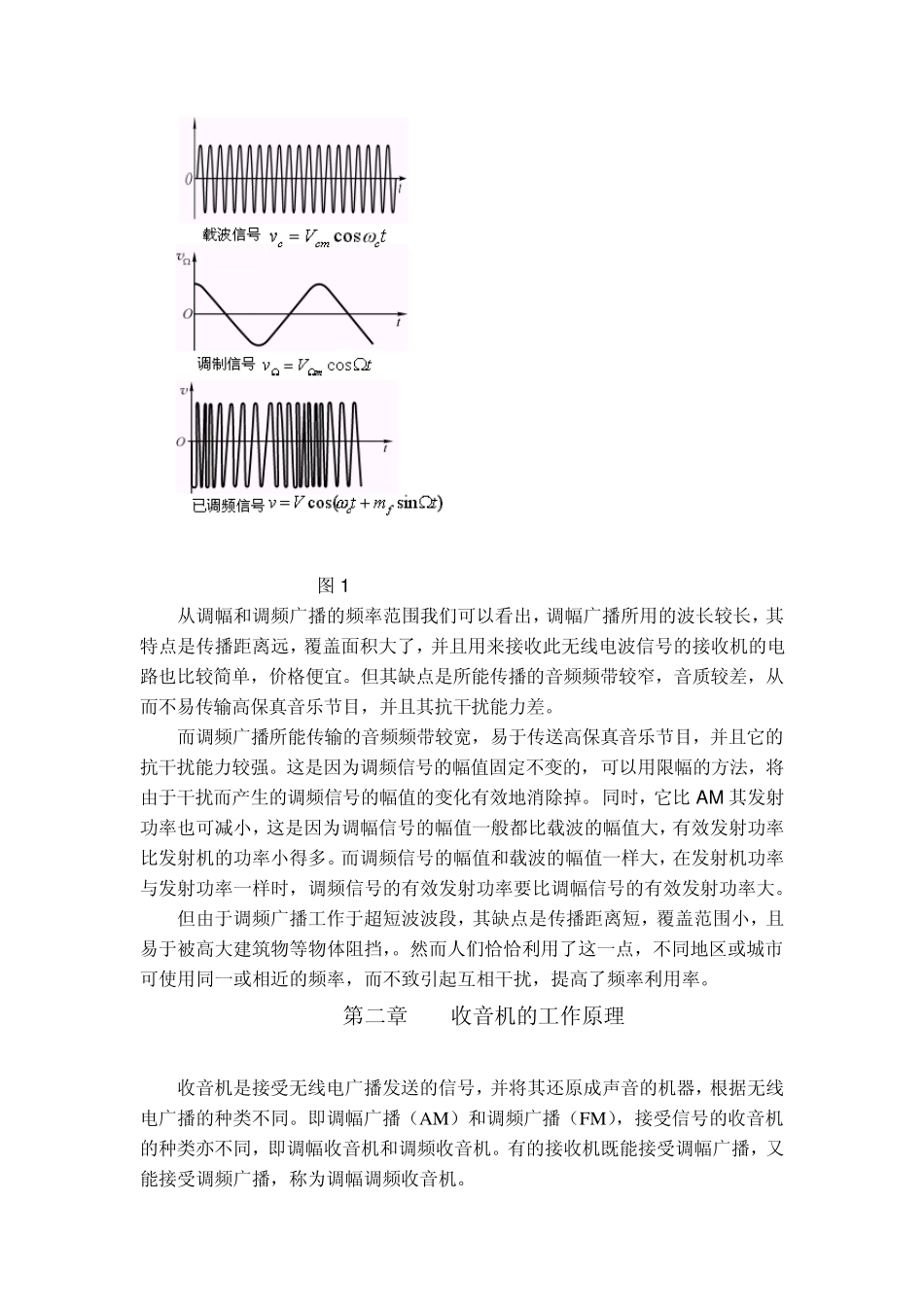

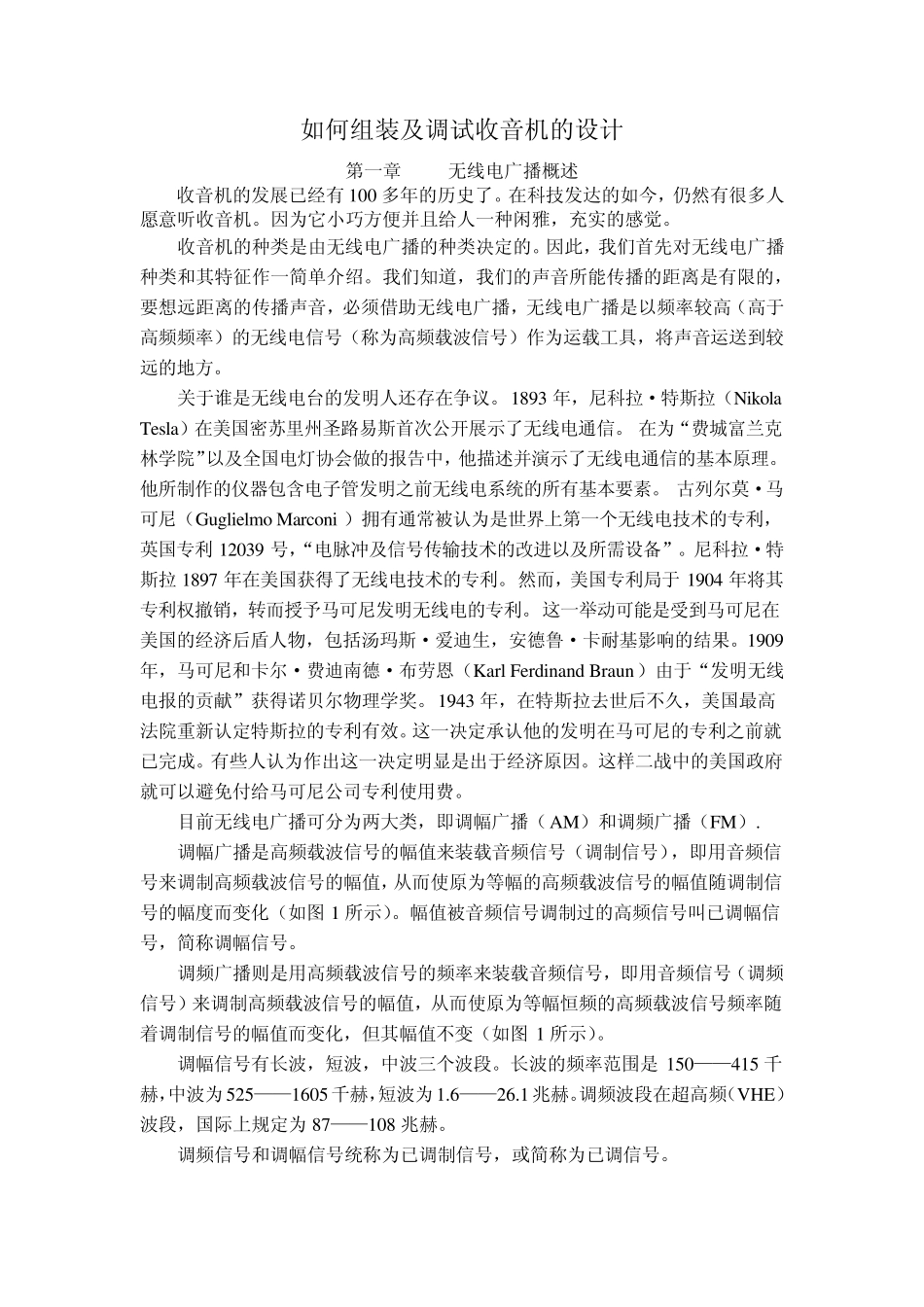

如何组装及调试收音机的设计 第一章 无线电广播概述 收音机的发展已经有 100 多年的历史了。在科技发达的如今，仍然有很多人愿意听收音机。因为它小巧方便并且给人一种闲雅，充实的感觉。 收音机的种类是由无线电广播的种类决定的。因此，我们首先对无线电广播种类和其特征作一简单介绍。我们知道，我们的声音所能传播的距离是有限的，要想远距离的传播声音，必须借助无线电广播，无线电广播是以频率较高（高于高频频率）的无线电信号（称为高频载波信号）作为运载工具，将声音运送到较远的地方。 关于谁是无线电台的发明人还存在争议。1893 年，尼科拉·特斯拉（Nikola Tesla）在美国密苏里州圣路易斯首次公开展示了无线电通信。 在为“费城富兰克林学院”以及全国电灯协会做的报告中，他描述并演示了无线电通信的基本原理。他所制作的仪器包含电子管发明之前无线电系统的所有基本要素。 古列尔莫·马可尼（Guglielmo Marconi ）拥有通常被认为是世界上第一个无线电技术的专利，英国专利 12039 号，“电脉冲及信号传输技术的改进以及所需设备”。尼科拉·特斯拉1897 年在美国获得了无线电技术的专利。然而，美国专利局于 1904 年将其专利权撤销，转而授予马可尼发明无线电的专利。这一举动可能是受到马可尼在美国的经济后盾人物，包括汤玛斯·爱迪生，安德鲁·卡耐基影响的结果。1909年，马可尼和卡尔·费迪南德·布劳恩（Karl Ferdinand Braun）由于“发明无线电报的贡献”获得诺贝尔物理学奖。1943 年，在特斯拉去世后不久，美国最高法院重新认定特斯拉的专利有效。这一决定承认他的发明在马可尼的专利之前就已完成。有些人认为作出这一决定明显是出于经济原因。这样二战中的美国政府就可以避免付给马可尼公司专利使用费。 目前无线电广播可分为两大类，即调幅广播（AM）和调频广播（FM）. 调幅广播是高频载波信号的幅值来装载音频信号（调制信号），即用音频信号来调制高频载波信号的幅值，从而使原为等幅的高频载波信号的幅值随调制信号的幅度而变化（如图 1 所示）。幅值被音频信号调制过的高频信号叫已调幅信号，简称调幅信号。 调频广播则是用高频载波信号的频率来装载音频信号，即用音频信号（调频信号）来调制高频载波信号的幅值，从而使原为等幅恒频的高频载波信号频率随着调制信号的幅值而变化，但其幅值不变（如图 1 所示）。 调幅信号有长波，短波，中波三个波段。长波的频率范围是 150——415 千赫...
